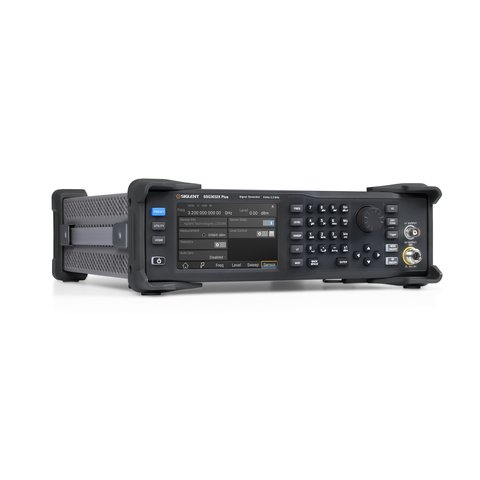

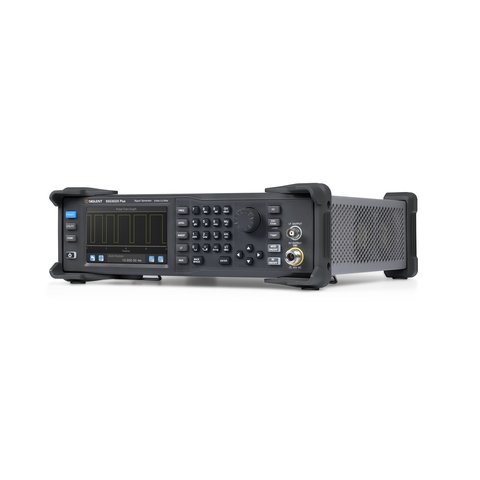

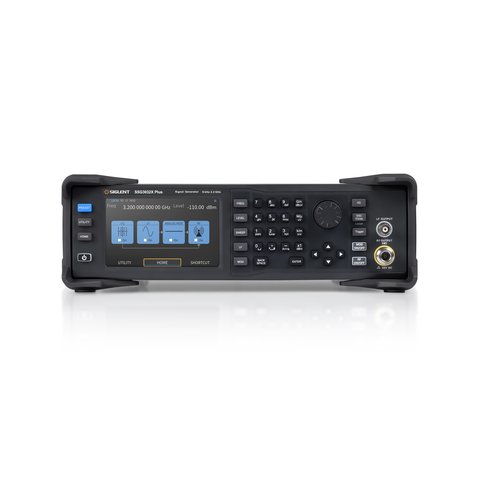

Генератор сигналов SIGLENT SSG3032X Plus
Все про товар
Полное описание
SIGLENT SSG3032X Plus – это высокоточный генератор сигналов с диапазоном частот от 9 кГц до 3,2 ГГц, предназначенный для задач разработки, обучения и производства. Прибор поддерживает базовые аналоговые виды модуляции, такие как AM, FM и PM, а также импульсную модуляцию и генерацию импульсных последовательностей. Кроме того, в сочетании с базовым генератором, например серии SDG6000X, он способен формировать IQ-модулированные сигналы.
Данная модель относится к классической (CW/analog) версии серии SSG3000X Plus и не имеет встроенного IQ-модулятора, в отличие от модификаций с индексом IQE, которые поддерживают генерацию IQ-сигналов в широком диапазоне частот без внешнего базового генератора.
Благодаря высокой точности и чистоте выходного сигнала серия SSG3000X Plus является оптимальным выбором для широкого спектра применений.
Особенности
- Диапазон частот до 3,2 ГГц
- Разрешение установки частоты 0,01 Гц
- Уровень выходного сигнала от -110 дБм до +13 дБм
- Максимальный уровень до +20 дБм (тип.)
- Фазовый шум: -117 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)
- Точность установки уровня ≤0,7 дБ (тип.)
- Поддержка аналоговой модуляции AM, FM и PM с внутренним, внешним или комбинированным источником
- Импульсная модуляция, коэффициент включения/выключения ≥68 dBc
- Генератор импульсных последовательностей (опция)
- Внешняя IQ-модуляция с использованием SDG6000X в качестве базового генератора
- Измерение мощности через подключение внешнего USB измерителя мощности
- 5-дюймовый TFT ёмкостный сенсорный экран, поддержка мыши и клавиатуры
- Удаленное управление через браузер с ПК и мобильных устройств
- Стандартные интерфейсы: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet); опционально: GPIB, OCXO
Технические характеристики
| Модель | SSG3021X Plus | SSG3032X Plus | SSG3021X –IQE Plus | SSG3032X –IQE Plus |
|---|---|---|---|---|
| Диапазон частот | CW режим: 9 кГц ~ 2,1 ГГц | CW режим: 9 кГц ~ 3,2 ГГц | CW режим: 9 кГц ~ 2,1 ГГц IQ режим: 10 МГц ~ 2,1 ГГц |
CW режим: 9 кГц ~ 2,1 ГГц IQ режим: 10 МГц ~ 3,2 ГГц |
| Разрешение частоты | 0,01 Гц | |||
| Разрешение амплитуды | 0,01 дБ | |||
| Точность уровня | ≤ 0,7 дБ (тип.) | |||
| Фазовый шум | -117 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.) | |||
| Дисплей | 5-дюймовый емкостный сенсорный экран, RGB (800×480) | |||
| Габариты | 338 мм × 113 мм × 369 мм | |||
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SSG3032X Plus (англ.).
Технический паспорт
Загрузить технический паспорт SIGLENT SSG3032X Plus (англ.).
Комплектация
- Генератор сигналов SIGLENT SSG3032X Plus — 1 шт.
- USB-кабель — 1 шт.
- Кабель питания — 1 шт.
- Краткое руководство — 1 шт.
