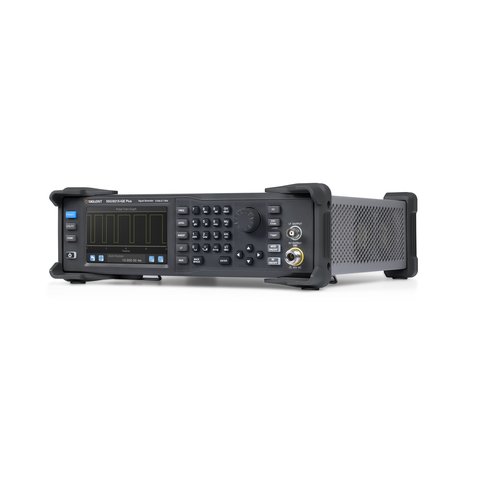

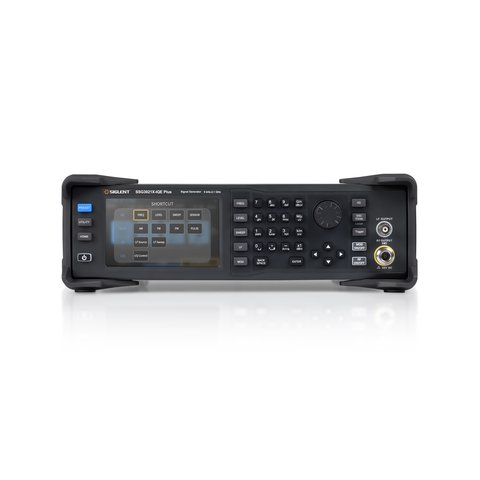

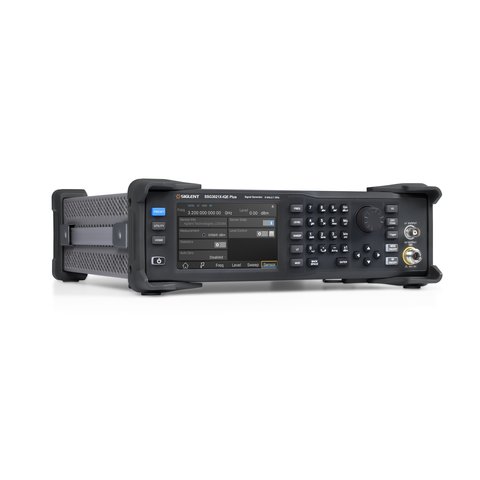

Генератор сигналов SIGLENT SSG3021X -IQE Plus
Все про товар
Полное описание
SIGLENT SSG3021X –IQE Plus – это высокоточный генератор сигналов с диапазоном частот от 9 кГц до 2,1 ГГц, предназначенный для задач разработки, тестирования и производства. Прибор поддерживает базовые аналоговые виды модуляции, такие как AM, FM и PM, а также импульсную модуляцию и генерацию импульсных последовательностей. В отличие от базовых моделей серии, эта версия оснащена встроенным IQ-модулятором и поддерживает формирование IQ-сигналов в широком частотном диапазоне без необходимости использования внешнего генератора.
Эта модель относится к IQE-версии серии SSG3000X Plus и предназначена для работы с цифровыми и сложными модулированными сигналами, что делает ее подходящей для современных систем связи и задач R&D.
Благодаря высокой точности, стабильности и расширенным возможностям модуляции серия SSG3000X Plus является эффективным инструментом для широкого спектра измерительных и разработческих задач.
Особенности
- Диапазон частот до 2,1 ГГц
- Разрешение установки частоты 0,01 Гц
- Уровень выходного сигнала от -110 дБм до +13 дБм
- Максимальный уровень до +20 дБм (тип.)
- Фазовый шум: -117 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.)
- Точность установки уровня ≤ 0,7 дБ (тип.)
- Поддержка аналоговой модуляции AM, FM и PM с внутренним, внешним или комбинированным источником модуляции
- Импульсная модуляция, соотношение вкл/выкл ≥68 dBc
- Генератор импульсных последовательностей (опция)
- Измерение мощности с использованием внешнего USB-измерителя мощности
- 5-дюймовый емкостный сенсорный TFT-экран, поддержка мыши и клавиатуры
- Удаленное управление через браузер с ПК и мобильных устройств
- Стандартные интерфейсы: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet); опционально: GPIB, OCXO
Технические характеристики
| Модель | SSG3021X Plus | SSG3032X Plus | SSG3021X –IQE Plus | SSG3032X –IQE Plus |
|---|---|---|---|---|
| Диапазон частот | Режим CW: 9 кГц ~ 2,1 ГГц | Режим CW: 9 кГц ~ 3,2 ГГц | Режим CW: 9 кГц ~ 2,1 ГГц Режим IQ: 10 МГц ~ 2,1 ГГц |
Режим CW: 9 кГц ~ 2,1 ГГц Режим IQ: 10 МГц ~ 3,2 ГГц |
| Разрешение частоты | 0,01 Гц | |||
| Разрешение амплитуды | 0,01 дБ | |||
| Точность уровня | ≤ 0,7 дБ (тип.) | |||
| Фазовый шум | -117 дБн/Гц при 1 ГГц, смещение 20 кГц (тип.) | |||
| Дисплей | 5-дюймовый емкостный сенсорный экран, RGB (800×480) | |||
| Габариты | 338 мм × 113 мм × 369 мм | |||
Руководство пользователя
Скачать руководство пользователя для SIGLENT SSG3021X –IQE Plus (англ.).
Технический паспорт
Скачать технический паспорт SIGLENT SSG3021X –IQE Plus (англ.).
Комплектация
- Генератор сигналов SIGLENT SSG3021X –IQE Plus — 1 шт.
- USB-кабель — 1 шт.
- Кабель питания — 1 шт.
- Краткое руководство — 1 шт.
