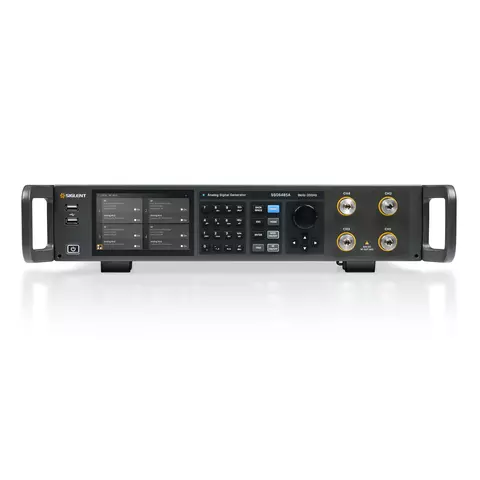

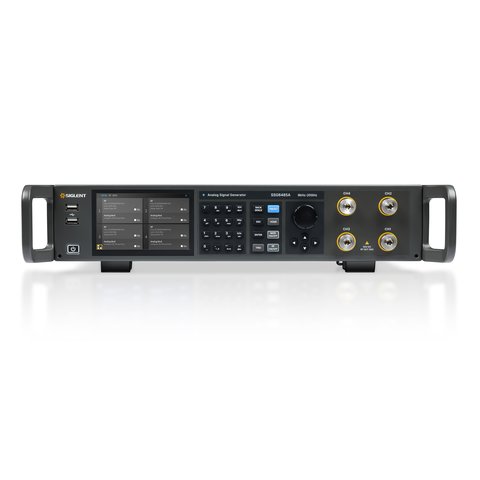

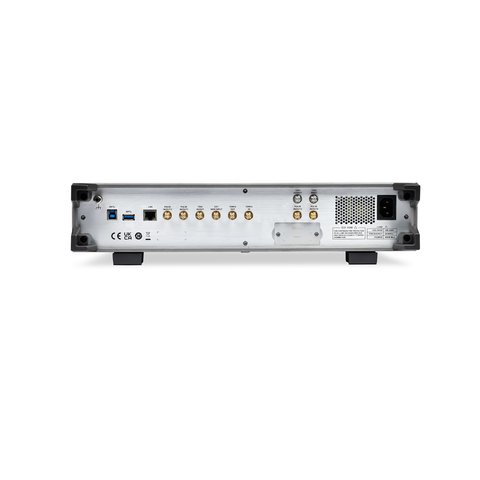

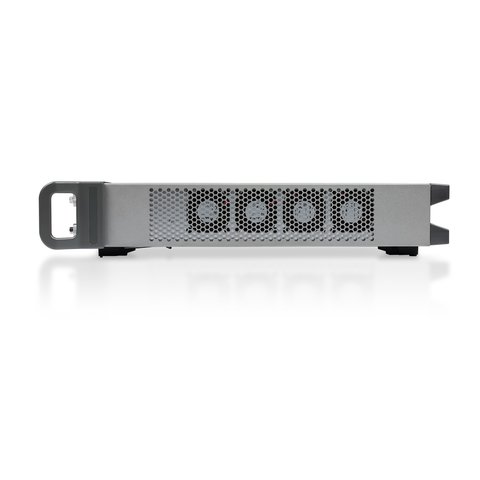

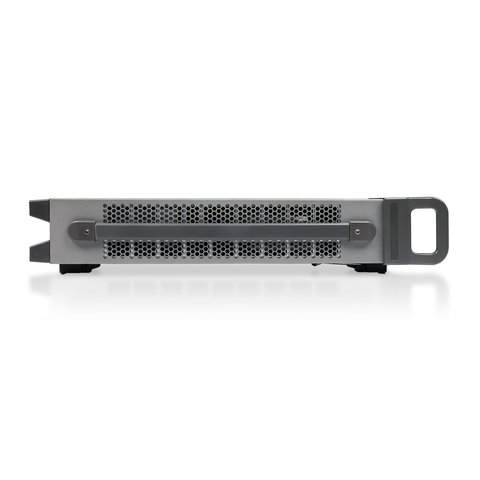

Генератор сигналов SIGLENT SSG6485A
Все про товар
Полное описание
SIGLENT SSG6485A — это четырехканальный генератор СВЧ-сигналов с фазовой когерентностью и низким уровнем фазового шума, работающий в диапазоне частот от 9 кГц до 20 ГГц. Он поддерживает частотную (FM) и фазовую (PM) модуляцию, генерацию последовательностей импульсов, управление измерителем мощности и другие функции. Прибор имеет широкий диапазон регулировки выходной мощности, низкий уровень фазового шума и позволяет независимо настраивать частоту, фазу, амплитуду и временную задержку каждого канала. Фазовая когерентность обеспечивается как между каналами одного прибора, так и между разными приборами.
Встроенный термостатированный кварцевый генератор (OCXO) обеспечивает высокую точность и стабильность выходного сигнала. Прибор предназначен для использования в сфере связи, аэрокосмической отрасли и других областях. Он подходит для различных задач, в том числе для научно-исследовательских и опытно-конструкторских работ (НИОКР) и производства.
Особенности
- Четыре канала, диапазон частот до 20 ГГц
- Разрешение настройки частоты: 0,001 Гц
- Фазовый шум: −135 дБн/Гц при частоте 1 ГГц и смещении 10 кГц (типовое значение)
- Погрешность установки уровня сигнала ≤ 0,7 дБ (типовое значение)
- Поддержка аналоговой частотной (FM) и фазовой (PM) модуляции с использованием внутреннего, внешнего или комбинированного внутреннего и внешнего источника
- Генерация одиночных импульсов, двойных импульсов и последовательностей импульсов (опция)
- Комплект управления измерителем мощности позволяет измерять мощность, управлять выходной мощностью и корректировать потери в линии
- Независимая настройка частоты, амплитуды и фазы каждого канала
- Фазовая когерентность между каналами одного прибора и между каналами разных приборов
- Параметры фазовой когерентности: несущая частота 10 ГГц, изменение температуры ±2 °C, продолжительность наблюдения 5 часов, отклонение фазы <1,5°
- Поддержка сохранения фазы
- Стандартные интерфейсы: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB
Технические характеристики
| Модель | SSG6283A | SSG6285A | SSG6483A | SSG6485A |
|---|---|---|---|---|
| Количество каналов | 2 | 4 | ||
| Диапазон частот | 9 кГц–13,6 ГГц | 9 кГц–20 ГГц | 9 кГц–13,6 ГГц | 9 кГц–20 ГГц |
| Разрешение по частоте | 0,001 Гц | |||
| Разрешение по амплитуде | 0,01 дБ | |||
| Погрешность установки уровня сигнала | ≤ 0,7 дБ (типовое значение) | |||
| Фазовый шум | −135 дБн/Гц при частоте 1 ГГц и смещении 10 кГц (типовое значение) | |||
| Разрешение по фазе | 0,1° | |||
| Дисплей | 5-дюймовый емкостный сенсорный RGB-дисплей (800 × 480) | |||
| Диапазон входного напряжения переменного тока | 100–240 В (±10 %), 50/60 Гц | |||
| Потребляемая мощность | 128 Вт | 196 Вт | ||
| Габариты (Ш×В×Г) | 338 мм × 113 мм × 369 мм | |||
| Вес без упаковки | 10,67 кг | 12,97 кг | ||
| Память | внутренняя (Flash): 64 ГБ | |||
| Влажность | при температуре от 0 °C до 30 °C: относительная влажность ≤ 95 % при температуре от 30 °C до 50 °C: относительная влажность ≤ 75 % |
|||
| Температура | рабочая температура: от 0 °C до 50 °C температура хранения: от −20 °C до 70 °C |
|||
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SSG6485A (англ.).
Комплектация
- Генератор сигналов SIGLENT SSG6485A — 1 шт.
- Краткое руководство по началу работы — 1 шт.
- USB-кабель — 1 шт.
- Сертификат калибровки — 1 шт.
- Кабель питания — 1 шт.
- Переходник 2,92 мм, гнездо–гнездо — 1 шт.
