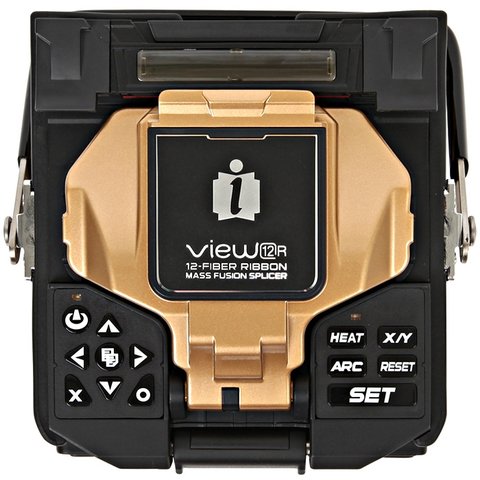

Сварочный аппарат для оптоволокна INNO Instrument View 12R
с менеджером
Inno Instrument VIEW 12R – это мощный сварочный аппарат с усовершенствованной системой автоматического выравнивания зажимов, гарантирующей точную и надежную сварку ленточных оптических волокон (до 12 волокон в ленте). Аппарат оснащен функцией двойного касания (увеличение и уменьшение) и уникальной прокрутки с увеличением вплоть до 250x – самого высокого в мире ленточных сварочных аппаратов.
Сварочный аппарат View 12R обеспечивает оптимальную производительность благодаря минимальному времени, необходимому для проведения сварки и термоусадки. Его аккумулятор обладает сверхвысокой емкостью (до 220 циклов сварки/нагрева). Дополнительно, устройство оснащено универсальным держателем для одиночных волокон с диаметрами 250 и 900 мкм.
Усовершенствованный зажим View 12R активируется в соответствии с положением волокна. Таким образом, каждая сердцевина отдельного волокна точно помещается в назначенную V-образную канавку. Данный процесс гарантирует точную и надежную сварку.
Сварочные аппараты Inno Instruments Fusion имеют легкую конструкцию. Они специально разработаны с использованием специальных материалов, чтобы занимать меньше места и быть очень легкими.
Особенности
- Моторизованная система позиционирования зажима.

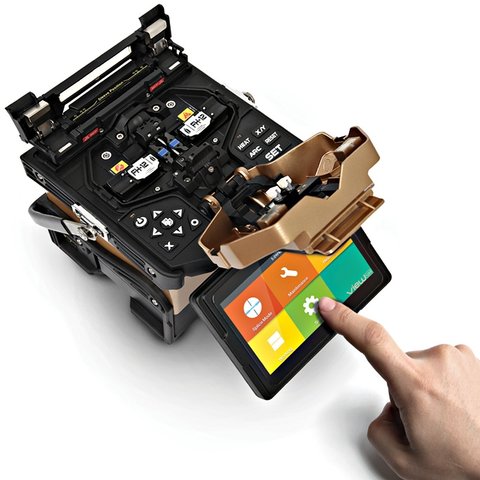

- 5-дюймовый цветной сенсорный ЖК-дисплей.
- Простой в использовании графический интерфейс.
- Увеличение/уменьшение масштаба с помощью двойного касания.
- Быстрый и эффективный в работе.
- Аккумулятор сверхвысокой емкости.
- Универсальный держатель для одиночного волокна.
- 3 ярких светодиода и клавиатура с подсветкой для работы в темноте.
- Керамический зажим для повышенной прочности.
- Защитный кожух.
- Можно использовать в суровых погодных условиях.
Технические характеристики
| Количество волокон | 1, 2, 4, 6, 8, 10, 12 |
| Типы свариваемых волокон | SM (ITU-T G.652 & G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655) |
| Совместимое волокно/кабель | Лентообразное: 0,25~0,4 мм / одиночное: 250 мкм и 900 мкм |
| Длина зачищаемых волокон | 10~13 мм |
| Диаметр оболочки | 125 мкм |
| Программы сварки | макс. 100 режимов |
| Программы термоусадки | макс 32 режимов |
| Типичные потери при сварке | SM: 0,05 дБ / MM: 0,02 dB / DS: 0,08 dB / NZDS: 0,08 dB (ITU-T стандарт) |
| Обратные потери | > 60 дБ |
| Подсветка | 3 белых светодиода |
| Время сварки | Ленточное волокно: 15 с / одиночное волокно: 9 с |
| Оценка потерь на сварном соединении | Да |
| Совместимые КДЗС | 60 мм, 50 мм, 40 мм, микро |
| Типичное время термоусадки | 20 с |
| Хранение результатов | последние 5000 результатов |
| Испытание на растяжение | 1,96~2,25 Н |
| Условия эксплуатации | высота: 0~3660 м над уровнем моря 0~95% относительной влажности температура: -10~50°C скорость ветра: 15 м/с |
| Условия хранения | 0~95% относительной влажности температура: -40~80°C |
| Дисплей | 5,0-дюймовый цветной с высоким разрешением и углом обзора 90° |
| Просмотр и увеличение волокна | X, Y, XY, X/Y: увеличение 250х |
| Источник питания | вход 100–240 В АС, вход 9–14 В DC |
| Ресурс батареи | емкость 9800 мА/ч (220 циклов сварки и термоусадки) |
| Способ использования | кнопочное / сенсорное |
| Автоматическая калибровка дуги | по давлению и температуре воздуха |
| Срок службы электродов | 1500 (можно увеличить с помощью точилки для электродов) |
| Порты | DIN/микро-HDMI |
| Габариты (В × Ш × Г) | 160 × 133 × 155 мм (без резинового амортизатора) 167 x 143 x 163 мм (с резиновым амортизатором) |
| Вес | 1,98 кг (без аккумулятора) 2,64 кг (с аккумулятором) |
Руководство пользователя
Загрузить руководство пользователя для Inno Instrument VIEW 12R (англ.).
Комплектация
- Сварочный аппарат для оптоволокна Inno Instrument VIEW 12R — 1 шт.

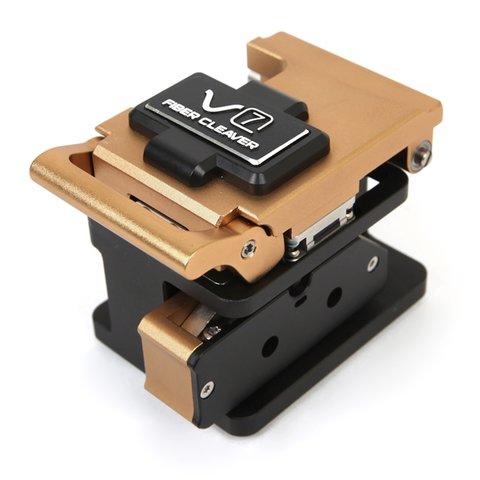

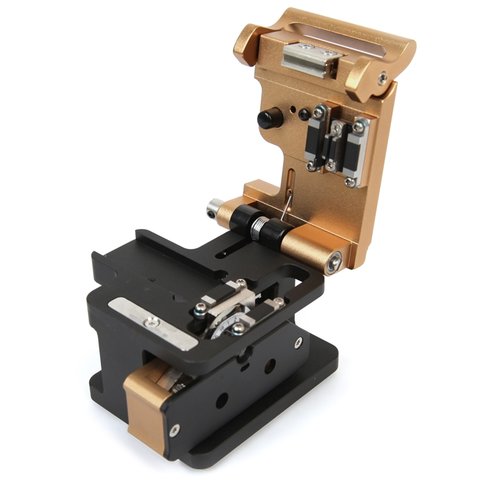

- Высокоточный скалыватель V7 — 1 шт.
- Термостриппер TS-8 — 1 шт.
- Держатель для:
- 12-волоконной ленты: FH-12L / FH-12R — 1 шт.
- 8-волоконной ленты: FH-8L / FH-8R — 1 шт.
- 4-волоконной ленты: FH-4L / FH-4R — 1 шт.
- одиночного волокна 250 и 900 мкм: FH-UL / FH-UR (универсальный) — 1 шт.
- SOC: FH-SOC-R — 1 шт.
- Крышка нагревателя HTS-SOC — 1 шт.
- Сетевой адаптер питания JS-180300 — 1 шт.
- Приемный лоток CG-22 — 1 шт.
- Запасные электроды E-50 — 1 компл.
- Точилка для электродов EG-18 — 1 шт.
- Аккумуляторная батарея LBT-20 — 1 шт.
- Кабель питания — 1 шт.
- Кабель Micro HDMI-USB — 1 шт.
- DIN-кабель — 1 шт.
- Гильза термоусаживаемая — 1 шт.
- Щетка для очистки V-образной канавки — 1 шт.
- Чехол для транспортировки — 1 шт.
