Настольный 2-канальный осциллограф с полосой пропускания 200 МГц, частотой дискретизации 1 ГВыб/с, объемом памяти 10 кБ, вертикальным разрешением 8 бит. Читать далее
Оптом дешевле
Сообщить о снижении цены
Полное описание

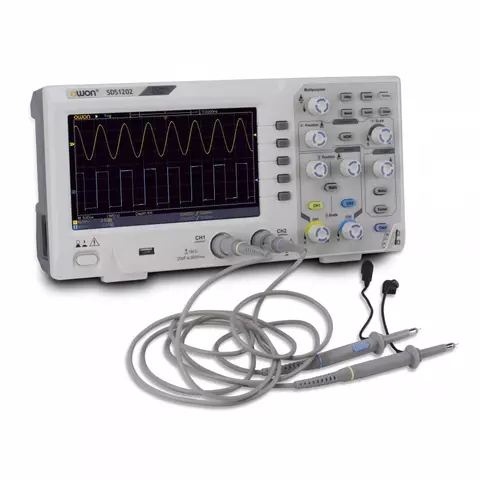

OWON SDS1202 – это настольный цифровой осциллограф. Двухканальный точный и надежный прибор с полосой пропускания 200 МГц, частотой дискретизации 1 ГВыб/с и объемом памяти 10 кБ. Отличается упрощенной системой синхронизации, которая поддерживает два режима запуска: запуск по фронту и по видеосигналу. Предназначен для решения задач, не требующих больших объемов памяти и сложных условий запуска.
Особенности
- Самый тонкий корпус из аналогов.
- Полоса пропускания: 200 МГц.
- Количество каналов: 2.
- Частота дискретизации: 1 ГВыб/с (Real time).
- Объем памяти: 10 кБ.
- Дисплей 7" TFT, разрешение: 800 × 480 пикселей.
- Интерфейс: USB.
- Поддержка аналитических прикладных программных пакетов SCPI, LabVIEW.
Технические характеристики
| Полоса пропускания | 200 МГц |
| Скорость развертки | от 2 нс/дел до 1000 с/дел |
| Количество каналов | 2 канала |
| Чувствительность по вертикали | от 5 мВ/дел до 5 В/дел |
| Погрешность измерений | 3% |
| Разрешение по вертикали | 8 бит |
| Входные параметры | |
|---|---|
| Входной импеданс | 1 МОм, 10 пФ |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | ± 400 В ампл., САТI, САТII |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Коррекция по коэффициенту пробника | х1; х10; х100; х1000 |
| Система синхронизации | |
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | по фронту и по видеосигналу |
| Источник синхронизации | СН1, CH2 |
| Система цифровой обработки | |
| Тип дискретизации | в реальном времени |
| Частота дискретизации | 1 ГВыб/с |
| Эквивалентная скорость дискретизации | нет |
| Глубина памяти | 10 кБ |
| Алгоритм восстановления сигнала | sin(x)/x |
| Система измерений и математической обработки | |
| Автоматические измерения | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B, area, cycle area |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Общие характеристики | |
| Дисплей | 7", технология TFT, подсветка LCD |
| Разрешение | 800 × 480 пикселей |
| Питание | 100-240 В, 50/60 Гц, <15 Вт |
| Предохранитель | 2А, класс Т, 250 В |
| Частотомер | есть |
| Интерфейс | USB-хост, USB-устройство |
| Габариты | 301 мм × 70 мм × 152 мм |
| Вес | 1,1 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON SDS1202 (англ.).
Комплектация
- Цифровой осциллограф OWON SDS1202 — 1 шт.
- Пробники осциллографические — 2 шт.
- Подстроечная отвертка — 1 шт.
- Кабель питания — 1 шт.
- Кабель USB — 1 шт.
- Руководство пользователя — 1 шт.
- Гарантийный талон — 1 шт.
Осциллографы и работа с ними
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
