Цифровой осциллограф смешанных сигналов RIGOL DS1052D

Код: 813435
Цифровой осциллограф смешанных сигналов RIGOL DS1052D
Все про товар
Полное описание
Характеристики
Доставка
Оплата
Гарантия
Снят с производства

Все про товар

Цифровой осциллограф смешанных сигналов RIGOL DS1052D
6.5 кг 110, 220 V Гарантия: 36 месяцев
Запоминающий осциллограф смешаных сигналов с 16-канальным цифровым анализатором. Полоса частот до 50 МГц. Максимальная частота дискретизации в реальном времени до 1 Гвыб/с. 64k TFT цветной ЖК дисплей. Читать далее
Снят с производства
Снят с производства

Вас также могут заинтересовать

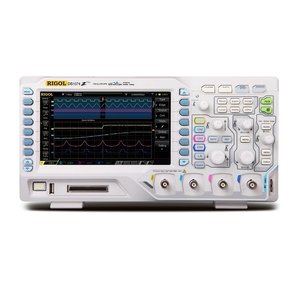

Цифровой осциллограф RIGOL DS1074Z Plus
ID: 869161

Цифровой осциллограф RIGOL DS1074Z Plus
5 (2)
27750.91 ₴
Четырехканальный цифровой осциллограф с полосой пропускания 70 МГц, частотой дискретизации 1 Гвыб/с, 7" дисплеем и записью до 30,000 осц/с. 16-канальный логический анализатор.
Наличие на складе:
  • Львов
ID: 869161 7 кг 110, 220

Вместе с этим товаром покупают

Генератор сигналов SIGLENT SDG6022X
ID: 873661

Генератор сигналов SIGLENT SDG6022X
5 (1)
79462.28 ₴
2-канальный генератор с диапазоном частот от 1 мкГц до 200 МГц, частотой дискретизации 2,4 ГВыб/с (16 бит) и памятью 20 МБ. Полоса пропускания: 200 МГц.
Наличие на складе:
  • Львов
ID: 873661 6 кг 110, 220
Универсальный генератор сигналов RIGOL DG4102
ID: 834193

Универсальный генератор сигналов RIGOL DG4102
5 (1)
64472.05 ₴
Двухканальный генератор сигналов с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
Наличие на складе:
  • Львов
ID: 834193 7.8 кг 110, 220
Универсальный генератор сигналов RIGOL DG1022Z
ID: 896648

Универсальный генератор сигналов RIGOL DG1022Z
22016.00 ₴
Двухканальный генератор сигналов с максимальной частотой 25 МГц, частотой дискретизации 200 МВыб./с и памятью 2 Мточек (стандарт). Уникальная технология SiFiII.
Наличие на складе:
  • Львов
ID: 896648 7 кг
Генератор сигналов UNI T UTG962E
ID: 903397

Генератор сигналов UNI-T UTG962E
5 (2)
10922.00 ₴
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 60 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
  • Львов
ID: 903397 1 кг
Генератор сигналов UNI T UTG932E
ID: 903396

Генератор сигналов UNI-T UTG932E
5 (1)
9051.93 ₴
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 30 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
  • Львов
ID: 903396 1 кг
Генератор сигналов OWON DGE2070
ID: 917836

Генератор сигналов OWON DGE2070
10535.00 ₴
Двухканальный генератор с максимальной выходной частотой 70 МГц и частотой дискретизации 300 Мвыб/с. Поддерживает 5 стандартных и 150 произвольных форм сигналов
Наличие на складе:
  • Львов
ID: 917836 0.5 кг
Генератор сигналов UNI T UTG1022X
ID: 913697

Генератор сигналов UNI-T UTG1022X
14666.01 ₴
Двухканальный генератор с частотой дискретизации 200 МВыб/с, макс. выходной частотой 20 МГц, вертикальным разрешением 16 бит и 4,3-дюймовым TFT ЖК-дисплеем.
Наличие на складе:
  • Львов
ID: 913697 6 кг
Генератор сигналов FNIRSI SG 003A
ID: 902550

Генератор сигналов FNIRSI SG-003A
5 (1)
3279.61 ₴
Компактный одноканальный цифровой генератор сигналов в защитном силиконовом чехле. Форма сигналов: прямоугольная. Диапазон частот: 0,001 Гц - 180 кГц.
Наличие на складе:
  • Львов
ID: 902550 0.5 кг

Полное описание

RIGOL DS1052D – двухканальный запоминающий осциллограф смешаных сигналов с 16-канальным цифровым анализатором. Полоса частот до 50 МГц. Максимальная частота дискретизации в реальном времени до 1 Гвыб/с. 64k TFT цветной ЖК дисплей.

Функциональные возможности

  • 2 канала c полосой пропускания до 50МГц
  • 16 канальный логический анализатор
  • Максимальная частота дискретизации в реальном времени до 1 Г выборки/с и эквивалентная до 10 Г выборок/с
  • Скорость захвата до 1000 осциллограмм/с
  • Настраиваемый цифровой фильтр
  • 20 автоматических измерений
  • Режим записи осциллограмм по кадрам, сохранение и воспроизведение
  • Яркий ЖК TFT дисплей с 64К цветами
  • Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
  • Ультракомпактный дизайн
  • Математические функции: сложение, вычитание, умножение, бистрое преобразование Фурье (БПФ)
  • Курсорные измерения – режимы: ручной, слежения и режим автоматических измерений
  • Хранение и воспроизведение 10 осциллограмм и 10 настроек
  • Расширенные функций запуска: по фронту, видео, по длине импульса, задержка запуска
  • Встроенная функция анализатора спектра на основе БПФ
  • Автокалибровка
  • Встроенный аппаратный частотометр
  • Стандартный USB интерфейс
  • Режим «годен/негоден»

Область применения

  • Наладка электронных линий
  • Проверка логических взаимосвязей сигналов
  • Образование и технические тренинги
  • Проверка функционирования электронных схем

Сравнительные характеристики

Модель DS1102E DS1052D
DS1102D DS1052E
Полоса пропускания 100МГц 50МГц
Частота дискретизации в реальном времени 1Г выборка/с
Эквивалентная частота дискретизации 25Г выборок/с 10Г выборок/с
Время нарастания 3,5нс 7нс
Входной импеданс 1МОм ± 2%
Время горизонтальной развертки 1нс/дел до 50с/дел 5нс/дел до 50с/дел
Дисплей 5.6" TFT (64k, цветной цвет LCD), 320х234
Каналы 2 аналоговых и 16 цифровых каналов + внешний запуск
Объем памяти 1 Mб
Чувствительность по вертикали 2мВ/дел - 10В/дел
Разрешение по вертикали 8 бит
Режим входа А1 и А2 DC, AC, земля
Режимы запуска По фронту, видео, по длине импульса, задержка, внешняя синхронизация
Режимы запуска - развертки Авто, нормальный, однократный
Погрешность измерения временных интервалов ± 0.01%
Максимальное входное напряжение 300В DC, AC пик, (1МОм входной импеданс 10Х),
5В (Вскз, 50 Вт входной импеданс, BNC )
Математические функции Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
Автоматические измерения Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка
Курсорные измерения Режимы: ручной, слежение, автоматические измерения
Хранение произведенных измерений 10 осциллограмм и предварительных настроек
Напряжение-питание / потребляемая мощность 100-240В, 40 - 440Гц. САТ II. / 50Вт Макс.

Воспроизведение сигнала осциллографа RIGOL DS1052D

  • Осциллографы Rigol серий DS1000E/D можно напрямую подключать к функциональным генераторам произвольной формы серии DG. При подключении к встроенному USB порту осциллографов серии DS1000D - генераторы DG могут воспроизводить осциллограммы сохраненные на осциллографе, что очень удобно для имитационных испытаний
  • Передача сигналов с осциллоскопа серии DS1000D на генератор DG через USB порт
  • Захват осциллограмм DS1000E/D
  • Восстановление сигнала

Эргономика осциллографа RIGOL DS1052D

  • Настраиваемая яркость осциллограмм, более эффективный дисплей для отображения сигналов
  • Удобная в использовании файловая система работает как с USB накопителями так и встроенной памятью
  • Встроенная система подсказок. Чтобы получить информацию о функциональности кнопки нажмите на неё и удерживайте 3 секунды

Модуль логического анализатора осциллографа RIGOL DS1052D

Запоминающий осциллограф смешаных сигналов с 16-канальным цифровым логическим анализатором (ЛА). ЛА разделён на две группы D7-D0, D15-D8. Группы работают раздельно.

Инструкции

Скачать руководство пользователя для Rigol DS1052D (рус.)

Дополнительная информация

Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1052D (англ.).

Видео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Комплектация

  • Кабель питания
  • 2 щупа
  • Модуль логического анализатора
  • Кабель USB

Опциональные аксессуары

Сумка для осциллографа
Сумка для
инструментов
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
Копирование материалов с сайта gsmserver.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
  • с 16-канальным логическим анализатором
Объем памяти
  • 1 МБ
Полоса пропускания
  • 50 МГц
Тип
  • настольный
  • смешанных сигналов
Частота дискретизации
  • 1 Гвыб/с
