Универсальный генератор сигналов RIGOL DG4102

Код: 834193
Универсальный генератор сигналов RIGOL DG4102
Все про товар
Полное описание
Характеристики
Видео
Доставка
Оплата
Гарантия
56000.00 ₴
В корзину
Все про товар
Оценить товар
7.8 кг 110, 220 V
Наличие на складе:
  • Львов
Гарантия: 36 месяцев
Двухканальный генератор сигналов, с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К, и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM. Читать далее
56000.00 ₴
В корзину
В избранное
Сравнить
Сравнить
56000.00 ₴
В корзину
Внимание! Отправка товара в течение 5 рабочих дней.
Полное описание

Генераторы DG4000 серии сочeтают в себе множество функций, включая генератор функций, генератор сигналов произвольной формы, генератор импульсов, генератор гармонических колебаний, аналоговый/цифровой модулятор и счетчик.

Универсальный генератор сигналов RIGOL DG4102 использует технологию прямого цифрового синтеза (DDS технология), которая обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов RIGOL DG4102 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.

Инструкция по эксплуатации

Скачать инструкцию пользователя для генератора сигналов RIGOL DG4102

Скачать инструкцию пользователя для генератора сигналов RIGOL DG4102 (рус.)

Загрузить дополнительную информацию (Data Sheet) для RIGOL DG4102.

Программное обеспечение

Скачать программное обеспечение для генератора сигналов RIGOL DG4102

Особенности

  • 6 стандартных форм сигнала:
    • синусоидальный
    • прямоугольный (меандр)
    • Пилообразный
    • импульсный
    • шумовой
    • гармонический
  • Функция произвольного сигнала с 150 формами сигнала
  • Частота семплирования - 500 МВыб/с
  • 2 ppm высокая стабильность частоты, -115 дБ/Гц низкий уровень фазовых шумов
  • Встроенный прецизионный счетчик частот
  • 7-дюймовый цветной ЖК-дисплей (800 × 480)
  • 14-битное вертикальное разрешение
  • Длина сигнала 16 K

Технические характеристики

Стандартные сигналы
Сигналы Синусоидальный, Прямоугольный, Пилообразный, Импульсный, Шумовой, Гармонический
Произвозвольные сигналы
Синусоидальный 1 мкГц до 100 МГц
Прямоугольный 1 мкГц до 40 МГц
Пилообразный 1 мкГц до 3 МГц
Импульсный 1 мкГц до 25 МГц
Гармонический 1 мкГц до 50 МГц
Белый шум 80 МГц (-3 дБ)
Разрешение 1 мкГц
Режим Sine: спектральная чистота синусоидального сигнала
Гармоническое искажение DC-1 МГц 1 МГц-10 МГц 10 МГц-100 МГц 100 МГц-160 МГц
<-60 дБн <-55 дБн <-50 дБн <-40 дБн
Суммарное гармоническое искажение <0.1% (10 Гц-20 кГц, 0 дБм)
Ложный (негармонический) сигнал ≤10 МГц <-65 дБн
>10 МГц <-65 дБн + 6 дБ на октаву
Фазовый шум 10 МГц: ≤-115 дБн/Гц
Режим Square: характеристики прямоугольного сигнала ("меандра")
Время нарастания/спада <10 нс
Выброс <3%
Рабочий цикл ≤10 МГц 20.0% до 80.0%
10 МГц-40 МГц 40.0% до 60.0%
>40 МГц 50.0% (фиксированное)
Дрожание фазы ≤5 МГц 2 ппм + 500 пс
Режим Pulse: характеристики импульсного сигнала
Период импульса 40 нс до 1000000 с
Длина импульса ≥12 нс
Выброс <3%
Дрожание фазы ≤5 МГц 2 ппм + 500 пс
Режим Arb: характеристики произвольного сигнала
Длина сигнала 16 K точек
Вертикальное разрешение 14 бит
Частота выборки 500 МВыб/с
Минимальное время нарастания/спада <5 нс
Дрожание фазы (среднеквадратичное значение) ≤5 МГц 2 ппм + 500 пс
Метод интерполяции Закрытый, линейный
Величины на выходе
Амплитуда ≤20 МГц 1 мВ до 10 В
≤60 МГц 1 мВ до 5 В
≤100 МГц 1 мВ до 2.5 В
Точность амплитуды
(1 кГц)
± 1% заданного значения + 2 мВ
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц ≤10 МГц: ±0.1 дБ
≤60 МГц: ±0.2 дБ
≤100 МГц: ±0.4 дБ
DC смещение
Диапазон ±5 В ac + dc
Точность 1% заданного значения + 5 мВ + 0.5% амплитуды
Амплитудная модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Глубина 0% до 120%
Частотная модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Частота модуляции 2 МГц ~ 50 кГц
Фазовая модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Девиация фазы 0° до 360°
FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы 50% площади рабочего цикла
3FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
4FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
PSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы 50% площади рабочего цикла
BPSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
QPSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
OSK модуляция
Форма несущего сигнала синусоидальный
Источник Внутренний / внешний
Время колебания 8 нс ~ 200 с
PWM модуляция
Форма несущего сигнала импульсный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Девиация длины 0% до 100% от длины импульса
Свипирование
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Тип Линейный, логарифмический или пошаговый
Направление вверх или вниз
Частота старт/стоп 1 мкГц до 100 МГц
Время свипирования 1 мс до 300 с
Источник Внутренний/ внешний/ ручной
Пакетный режим
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Частота несущего сигнала 2 МГц до 100 МГц
Счетчик пакетов 1 до 1 000 000 или бесконечный
Внутренний период 2 мкс до 500 с
Источник Внешний запуск
Источник запуска Внутренний/ внешний/ ручной
Общие характеристики
Диспелй 7-дюймовый ЖК-дисплей (800 × 480)
Интерфейсы USB-хост (2), USB, LAN
Питания 100 В ~ 240 В (45 Гц ~ 440 Гц)
меньше 50 Вт
Габариты 313 × 160.7 × 116.74 мм
Вес 4,5 кг

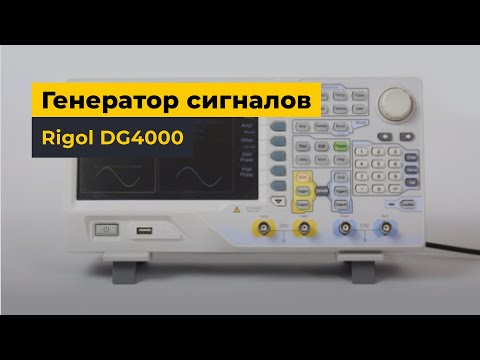

Видеообзор

Youtube video

Комплектация

  • Генератор сигналов RIGOL DG4102 (1 шт.)
  • Кабель питания (1 шт.)
  • Кабель USB (1 шт.)
  • Кабель BNC, 1 м (1 шт.)

Дополнительные аксессуары

  • Аттенюатор 40 дБ (1 шт.)
  • Комплект для монтажа в стойке (1 шт.)
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
