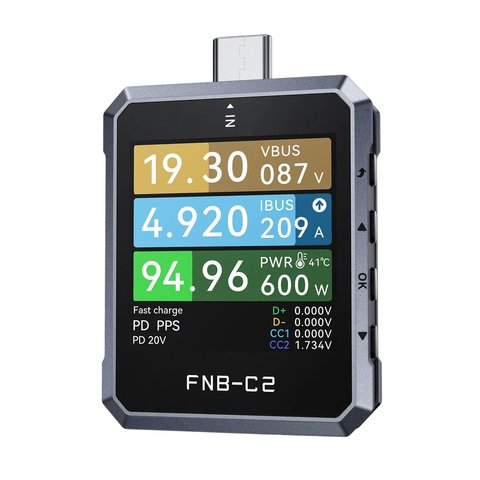

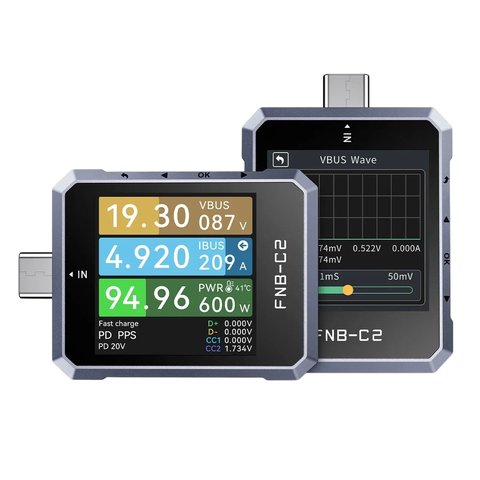

USB-тестер FNIRSI FNB-C2

FNIRSI FNB-C2 — современный мультифункциональный USB-тестер для измерения параметров питания и анализа работы кабелей и зарядных устройств. Поддерживает передовые стандарты быстрой зарядки (включая USB Type-C PD3.1), позволяет контролировать напряжение, ток и мощность, а также считывать данные из E-Marker-чипов в кабелях.

Особенности

• Внешний 20-битный высокоточный АЦП: 7-разрядное отображение напряжения, тока и мощности с разрешением 0,000001 В/А/Вт и лабораторной точностью
• Мониторинг напряжения 4–50 В, тока 0–6,5 А и мощности 0–240 Вт, совместимый со сценариями зарядки высокой мощности 100 Вт, 140 Вт и 240 Вт
• Поддержка PD3.1 EPR с отдельным PD-контроллером: обеспечивает совместимость со стандартом USB Power Delivery 3.1 и стабильное согласование зарядки через выделенный аппаратный чип
• Преобразование QC в PD: обеспечивает совместимость между устройствами Quick Charge и зарядными устройствами USB Power Delivery

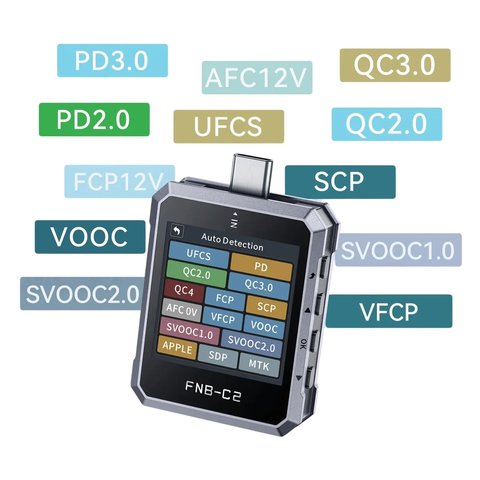

• Автоматически определяет и активирует протоколы UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP

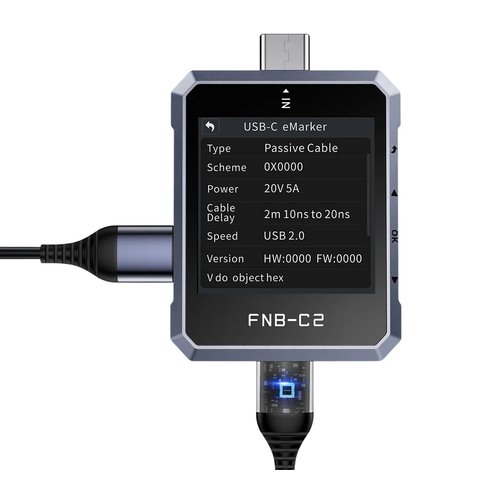

• Идентификация E-Marker-чипов USB-C-кабелей: считывает детальную информацию о кабелях 3A/5A/50V/EPR/TBT3/TBT4, включая тип, мощность, длину, скорость передачи данных и версию
• Двойной режим тестирования пульсаций и сигналов: поддерживает низкоскоростное отображение графиков (2 выборки/с – 1 кВыб/с) для напряжения, тока, D+/D− и высокоскоростное тестирование пульсаций (20 кВыб/с – 2 МВыб/с) для напряжения с переменной составляющей

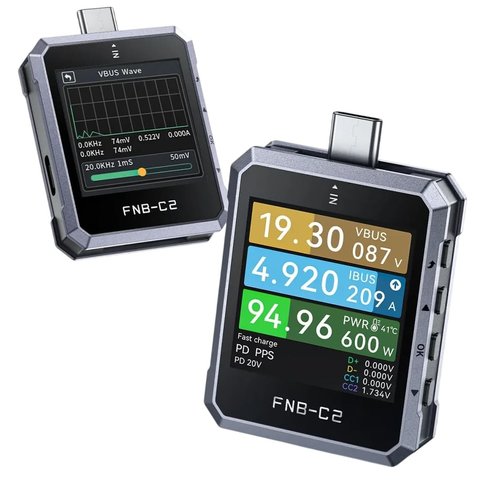

• Мониторинг формы сигнала VBUS в реальном времени: отображает форму сигнала напряжения шины питания USB с регулируемой частотой 20,0 кГц – 2,0 МГц для оценки стабильности питания

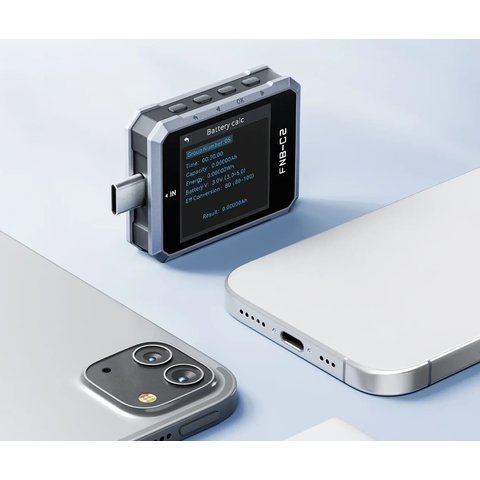

• 10 режимов для учета емкости, энергии и времени, автоматический расчет емкости аккумулятора и эффективности преобразования
• Функция длительной записи графиков: непрерывная запись напряжения и тока до 9 часов с интервалом сохранения 1–120 секунд и настраиваемыми условиями старта и остановки
• Двунаправленный интерфейс USB-C: разъемы USB-C 24-pin (штекер и гнездо) с поддержкой USB 4 Gen3 и двунаправленной передачи питания
• Мониторинг температуры устройства: разрешение 1°C для контроля перегрева во время работы на высокой мощности

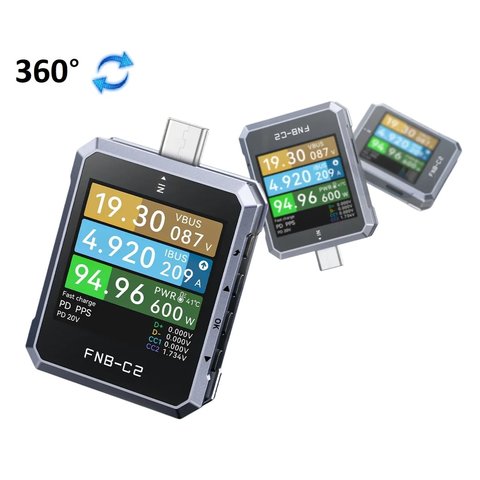

• HD-дисплей с автоматическим поворотом: 1,54" TFT-LCD 240×240 с датчиком ориентации экрана

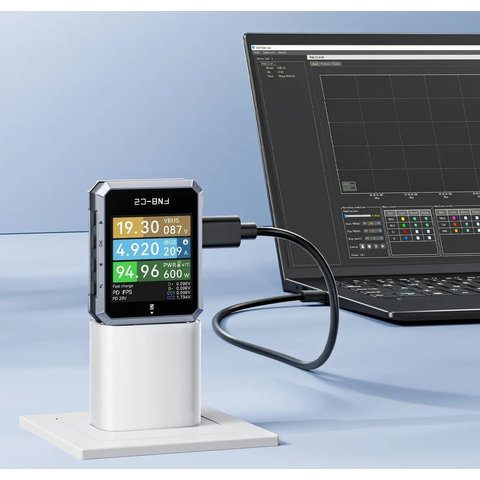

• Подключение к ПК и обновление без драйверов: HID-интерфейс совместим с Windows и Mac OS, обновление и расширение функций через USB-накопитель
• Тестирование USB-C кабелей методом симуляции: имитация конфигураций No E-Marker (60 Вт), 20V/5A (100 Вт) и 50V/5A (240 Вт, EPR) для проверки параметров зарядки
• Настраиваемые системные параметры: регулировка яркости, автозатемнение, темы, языка и сброс до заводских настроек одним нажатием

Технические характеристики

Видео

Загрузки

Скачать инструкцию пользователя FNIRSI FNB-C2 (англ./китайс.)

Комплектация

• USB-тестер FNIRSI FNB-C2 — 1 шт.
• Руководство пользователя — 1 шт.
