SIGLENT SDS2204X Plus – это настольный 4-канальный фосфорный цифровой осциллограф с полосой пропускания 200 МГц, частотой дискретизации 2 ГВыб/с, максимальной глубиной памяти 200 МБ и 10-дюймовым дисплеем.
SIGLENT SDS2204X Plus использует технологию фосфорных осциллографов нового поколения (SPO). Максимальная скорость захвата осциллограмм – 120 000 осц/с (стандартный режим) и 500 000 осц/с (режим сегментированной выборки). Устройство поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры. Осциллограф использует инновационную цифровую систему запуска с высокой чувствительностью и низким уровнем фонового шума.
Особенности
- Технология фосфорных осциллографов нового поколения (SPO).
- Скорость захвата осциллограмм до 120 000 осц/с в стандартном режиме и до 500 000 осц/с в режиме сегментированной выборки.
- Поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры.
- Цифровая система запуска.
- Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (поддержка HDTV).
- Запуск и декодирование по последовательной шине, поддержка протоколов l2C, SPI, UART, CAN, LIN (стандартно) и CAN FD, FlexRay, l2S, и MIL-STD- 1553B (опционально).
- Низкий уровень фонового шума, поддерживает от 0,5 мВ/дел до 10 В/дел шкалы напряжения.
- Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 90 000) в соответствии с условиями запуска, заданными пользователем.
- Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 90 тыс кадров).
- 50+ типов автоматических измерений, поддержка подсчета статистики с гистограммой.
- Инструменты обработки и анализа данных: Search, Navigate, Mask Test, Bode plot, Power Analysis (oпционально) и Counter.
- Математические операции с осциллограммами (БПФ, +, -, ×, ÷, d/dt, ∫dt, √, среднее значение, ERES и редактор формул).

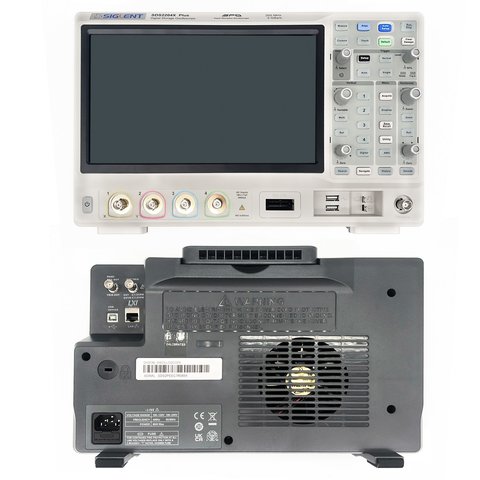

- Широкий выбор интерфейсов: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
- Поддержка USB-мыши и USB-клавиатуры.
- Встроенный вебсервер поддерживает удаленный доступ, управление через LAN-порт.
- Возможность подключения генератора сигналов, модуля логического анализатора и программного расширения для анализа пульсации и проверки качества электропитания (опционально).
Технические характеристики
| SDS2102X Plus | SDS2104X Plus | SDS2204X Plus | SDS2354X Plus | |
|---|---|---|---|---|
| Полоса пропускания | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
| Каналы | 2 + 1 внешн. | 4 + 1 внешн. | 4 + 1 внешн. | 4 + 1 внешн. |
| Частота дискретизации | 2 Гвыб/с (2 канала), 1 Гвыб/с (4 канала) | |||
| Макс. глубина памяти | 200 МБ (2 канала), 100 МБ (4 канала) | |||
| Скорость захвата осциллограмм | 120 000 осц/с (стандартный режим), 500 000 осц/с (режим сегментированной выборки) | |||
| Типы запуска | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial | |||
| Вертикальное разрешение | 8 бит, режим 10 бит (с полосой пропускания 100 МГц) | |||
| Серийный запуск и декодирование | стандарт: I2C, SPI, UART, CAN, LIN опционально: CAN FD, FlexRay, I2C, MIL-STD-1553B |
|||
| Математические операции | 2 индикации БПФ 2 млн точек, +, -, ×, ÷, d/dt, ∫dt, √, среднее значение, ERES и редактор формул |
|||
| Автоматические измерения | более 50 | |||
| Ввод/вывод | USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL) | |||
| Дисплей | сенсорный 10,1-дюймовый TFT-ЖК (1024 × 600) | |||
| Габариты | 352 × 224 × 111 мм | |||
| Вес | нетто: 3,9 кг брутто: 5,4 кг |
|||
Видео
Руководство пользователя
Загрузить руководство пользователя для SIGLENT SDS2204X Plus (англ.).
Дополнительная информация
Загрузить дополнительную информацию для SIGLENT SDS2204X Plus (англ.).

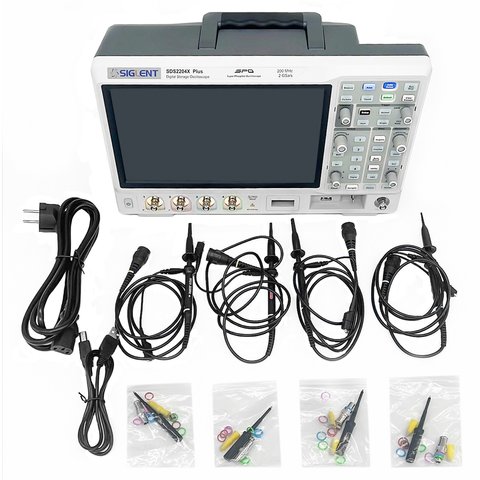

Комплектация
- Цифровой осциллограф SIGLENT SDS2204X Plus — 1 шт.

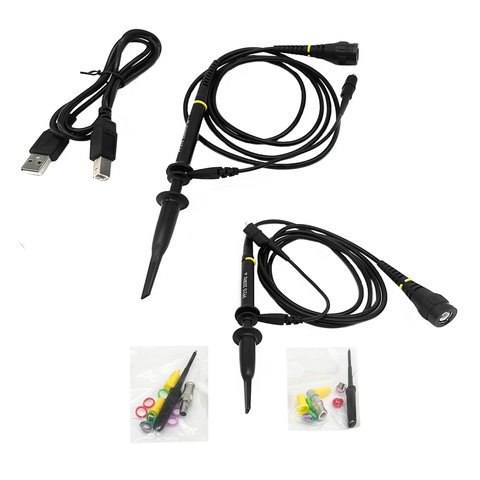

- USB-кабель — 1 шт.

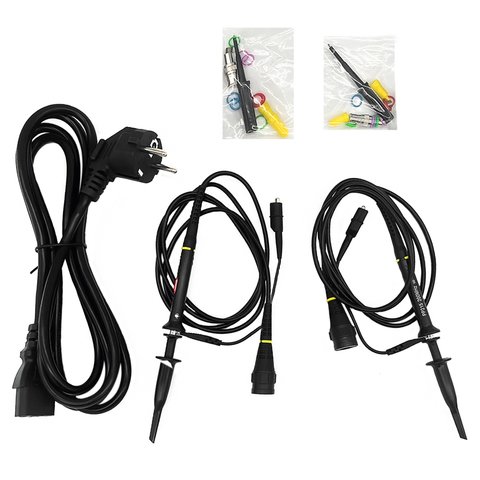

- Пассивный щуп — 4 шт.
- Кабель питания — 1 шт.
- Диск с программным обеспечением — 1 шт.
- Руководство пользователя — 1 шт.
