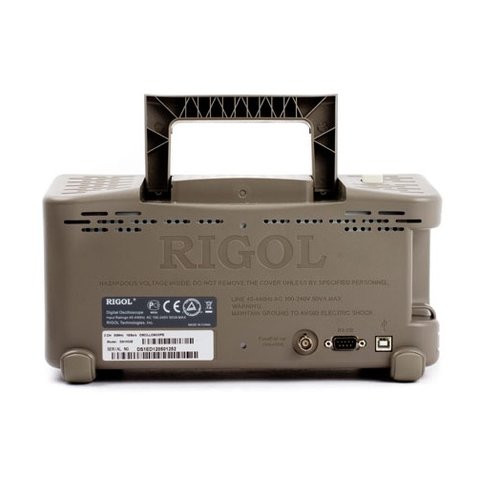

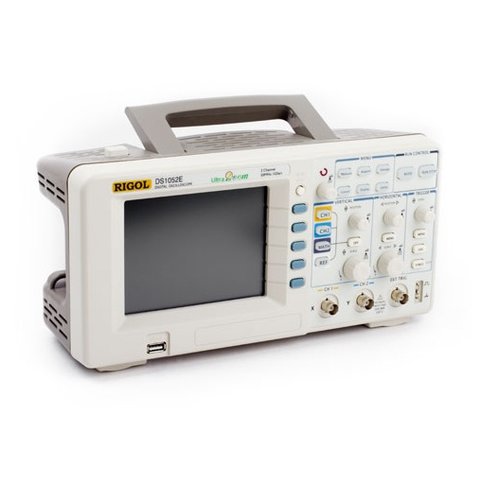

Цифровой осциллограф RIGOL DS1052E
Код: 811980
Цифровой осциллограф RIGOL DS1052E
Все про товар
Полное описание
Характеристики
Видео
Доставка
Оплата
Гарантия
23535.62 ₴
Все про товар
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
7.5 кг 110, 220 V
Наличие на складе:
Гарантия: 36 месяцев - Львов
2 канала, полоса пропускания 50 МГц, диапазон коэффициента развертки от 5 нс/дел до 50 с/дел, частота дискретизации 1 Гвыб/с, память 1 МБ. Читать далее
23535.62 ₴
Оптом дешевле
Внимание! Отправка товара в течение 5 рабочих дней.
Вместе с этим товаром покупают
Двухканальный генератор сигналов с синусоидальной частотой до 100 МГц, частотой семплирования 500 МВыб/с, длиной сигнала 16 К и функциями модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM.
Наличие на складе:
- Львов
ID: 834193 7.8 кг 110, 220
Двухканальный генератор сигналов с максимальной частотой 25 МГц, частотой дискретизации 200 МВыб./с и памятью 2 Мточек (стандарт). Уникальная технология SiFiII.
Наличие на складе:
- Львов
ID: 896648 7 кг
ID: 903397
Генератор сигналов UNI-T UTG962E
10922.00 ₴
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 60 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
- Львов
ID: 903397 1 кг
Двухканальный генератор сигналов с выходной частотой 120 МГц, частотой дискретизации 1,2 Гвыб/с, вертикальное разрешение 16 бит.
Наличие на складе:
- Львов
ID: 862793 6 кг 110, 220
Двухканальный генератор сигналов с максимальной выходной частотой 60 МГц, частотой дискретизации 150 Мвыб/с, вертикальным разрешением 14 бит.
Наличие на складе:
- Львов
ID: 869148 7 кг 110, 220
Двухканальный генератор сигналов с выходной частотой 40 МГц, частотой дискретизации 1,2 Гвыб/с, вертикальное разрешение 16 бит.
Наличие на складе:
- Львов
ID: 862791 7.5 кг 110, 220
Миниатюрный высокоточный двухканальный генератор сигналов с полосой пропускания 30 МГц и частотой дискретизации 200 Мвыб/с. Модуляция: AM, FM, PM, FSK.
Наличие на складе:
- Львов
ID: 903396 1 кг
ID: 917836
Генератор сигналов OWON DGE2070
10535.00 ₴
Двухканальный генератор с максимальной выходной частотой 70 МГц и частотой дискретизации 300 Мвыб/с. Поддерживает 5 стандартных и 150 произвольных форм сигналов
Наличие на складе:
- Львов
ID: 917836 0.5 кг
ID: 913697
Генератор сигналов UNI-T UTG1022X
14666.01 ₴
Двухканальный генератор с частотой дискретизации 200 МВыб/с, макс. выходной частотой 20 МГц, вертикальным разрешением 16 бит и 4,3-дюймовым TFT ЖК-дисплеем.
Наличие на складе:
- Львов
ID: 913697 6 кг
Пассивный щуп для осциллографов, совместим с UNI-T, Rigol и Atten.
Наличие на складе:
- Львов
ID: 828785 0.1 кг
Компактный одноканальный цифровой генератор сигналов в защитном силиконовом чехле. Форма сигналов: прямоугольная. Диапазон частот: 0,001 Гц - 180 кГц.
Наличие на складе:
- Львов
ID: 902550 0.5 кг
Переносная сумка предназначена специально для осциллографов серии DS1000.
Наличие на складе:
- Львов
ID: 815390 8 кг
Новинка
ID: 838536

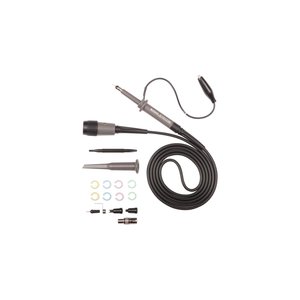

Высоковольтный пассивный измерительный щуп для осциллографа RIGOL RP1300H
12826.04 ₴
Пассивный высоковольтный щуп, DC-300 МГц, коэффициент деления 100х, максимальное входное напряжение 2кВскз CAT (DC+AC) / 1,5 кВскз CATII (DC+AC), входной импеданс 100 МОм
Наличие на складе:
- Львов
ID: 838536 0.15 кг
Полное описание
Применение
- Наладка электронных линий
- Проверка функционирования электронных схем
- Проверка логических взаимосвязей сигналов
- Образование и технические тренинги
Функции
- Максимальная частота дискретизации в реальном времени до 1 Гвыборки/с и эквивалентная до 10 Гвыборок/с
- Скорость захвата до 1000 осциллограмм/с
- 2 канала с полосой пропускания до 50 МГц
- Настраиваемый цифровой фильтр и регистратор осциллограмм
- 20 автоматических измерений
- Курсорные измерения. Режимы: ручной, трэк и режим автоматических измерений
- 10 осциллограмм, 10 настроек: хранение и воспроизведение
- Запись осциллограмм по кадрам, сохранение и воспроизведение
- Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ)
- Расширенные функции запуска: по фронту, видео, по длине импульса, задержка запуска
- Встроенная функция анализатора спектра на основе БПФ
- Автокалибровка
- Встроенный аппаратный частотометр
- Режим "годен/негоден"
- Стандартный USB интерфейс. Прямая печать с помощью USB-принтеров, которые поддерживают PictBridge
- Ультракомпактный дизайн
Програмное обеспечение UltraScope
UltraScope разработан для цифровых осциллографов RIGOL. Пользователь может осуществлять связь между ПК и осциллографом через интерфейсы RS-232, GRIP и USB. Это позволяет управлять цифровым осциллографом с компьютера, сохранять данные параметров сигнала и форму сигнала.
Инструкции
Скачать руководство пользователя к цифровому осциллографу RIGOL DS1052E (англ. версия)
Скачать руководство пользователя к цифровому осциллографу RIGOL DS1052E (рус.)
Сводная таблица характеристик цифровых осциллографов RIGOL серии DS1000E
| Модель | DS1102E | DS1052E |
|---|---|---|
| Полоса пропускания | 100 МГц | 50 МГц |
| Частота дискретизации в реальном времени | 1 ГВыб/с | |
| Эквивалентная частота дискретизации | 25 ГВыб/с | 10 ГВыб/с |
| Время нарастания | 3,5 нс | 7 нс |
| Входной импеданс | 1МОм±2% | |
| Время горизонтальной развертки | 1 нс/дел до 50 с/дел | 5 нс/дел до 50 с/дел |
| Дисплей | 5,6" TFT (64k, цветной LCD), 320х234 | |
| Каналы | 2 канала + внешний запуск | |
| Объем памяти | 1 Mб | |
| Чувствительность по вертикали | 2мВ/дел - 10В/дел | |
| Разрешение по вертикали | 8 бит | |
| Режим входа А1 и А2 | DC, AC, земля | |
| Режимы запуска | По фронту, видео, по длине импульса, задержка , внешняя синхронизация | |
| Режимы запуска - развертки | Авто, нормальный, однократный | |
| Погрешность измерения временных интервалов | ±0,01% | |
| Максимальное входное напряжение | 300В DC, AC пик, (1МОм входной импеданс 10Х), 5В (Вскз, 50 Вт входной импеданс, BNC ) |
|
| Математические функции | Сложение, вычитание, умножение, быстрое преобразование Фурье (БПФ) | |
| Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка. | |
| Курсорные измерения | Режимы: ручной, трэк и автоматических измерений | |
| Хранение произведенных измерений | 10 осциллограмм и предварительных настроек | |
| Напряжение-питание / потребляемая мощность | 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс. | |
| Вес | 2,4 кг | |
Видео
Пример использования аналогичного цифрового осциллографа RIGOL DS1102E можно увидеть в видеообзоре универсального генератора сигналов Rigol DG3061A.
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1052E (англ.).

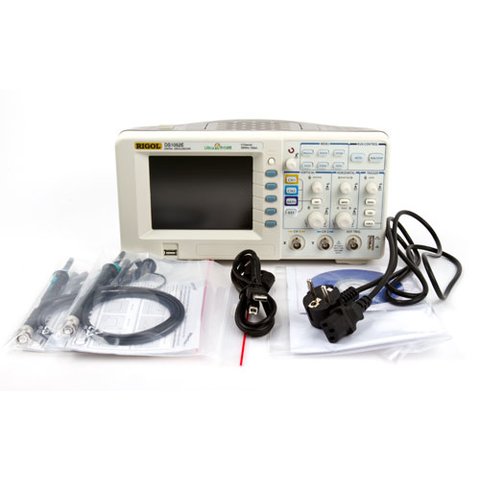

Комплектация
- Кабель питания 110-220 В — 1 шт.
- Пробник — 2 шт.

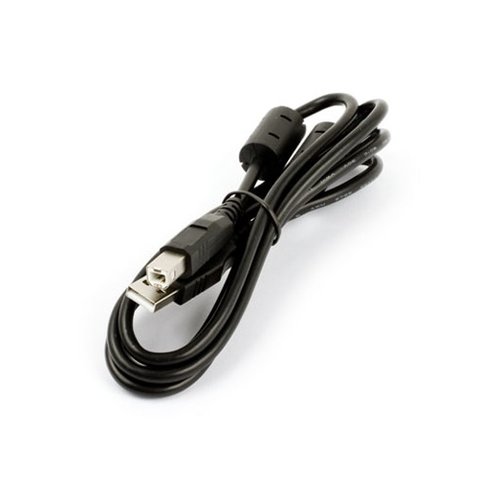

- Кабель USB — 1 шт.
- Руководство пользователя — 1 шт.
