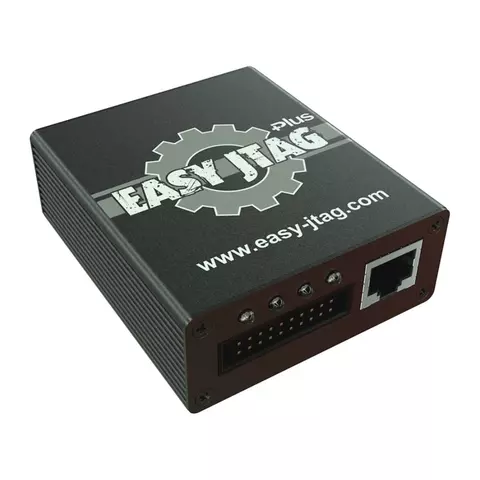

Z3X Easy-Jtag Plus Box eSIM + набір eMMC адаптерів

Z3X Easy-Jtag Plus Box з набором eMMC - інноваційний універсальний сервісний інструмент для ремонту телефонів, прошивання, відновлення даних і програмування мікросхем пам’яті. Забезпечує комплексну підтримку архітектур флешпам’яті NAND і NOR. Основний акцент зроблено на роботі з протоколами UFS, eMMC, ISP, JTAG і SPI.

Завантажити програму

Відмінні можливості:

• Відновлення пристрою в один клік
• Відновлення завантажувача
• Відновлення даних
• Менеджер розділів
• Читання, записування і стирання даних eMMC
• Створення дампа та оновлення прошивки eMMC
• Читання, записування і стирання даних UFS
• Читання, записування і редагування конфігурації мікросхем UFS, оновлення прошивки
• Підключення через ISP для пристроїв на базі eMMC та UFS
• Програмування SPI-пам’яті
• Підключення через JTAG для старих пристроїв
• Редактор розділів та HEX-редактор

Апаратні можливості:

• Оновлений хост MCU SAM3X8E (порівняно з LPC1768 у старому програматорі)
• Оновлена ППВМ (FPGA) до більш місткої SPARTAN6 (порівняно з SPARTAN3 у старому програматорі)
• Оновлена система живлення — повністю цифрове керування ШІМ (PWM) з контролем через АЦП (ADC)
• Доданий роз'єм Micro-USB для додаткового живлення боксу
• Доданий комутатор для струмового захисту VCC і VCCQ
• Оновлений USB-інтерфейс пристрою: USB 2.0, 480 Мбіт/с (висока швидкість)
• Повністю інтегрований ISP двигун: Z3X High Power Pro Engine (4 Мбайт/с)
• Підтримка ISP з'єднання по 1 та 4 бітних* шинах
• Доданий 8-бітний eMMC-інтерфейс зі швидкістю до 42 МГц
• Додана підтримка протоколів UFS 2.0–4.0 для найновіших флешпам’ятей на ринку
• Вбудований NAND* контролер: NFC з 4-Кбайтовим RAM-буфером та ECC
• Інтегрований інтерфейс M-PHY*
• Повністю інтегрований ISP двигун: швидкість до 21 МГц для підтримки SPI флеш-пам'яті
• Вбудований модуль самодіагностики (виключаючий 90% можливих помилок в роботі)
• Інтегрована захищена криптомікросхема ECC, що замінює застарілу фізичну смарткартку

Переваги обладнання:

• Пришвидшена передача даних ПК–програматор до 40 Мбайт/с
• Швидкість JTAG збільшена на 20%
• Швидкість ISP по 1 лінії збільшена до 4 Мбайт/с
• Швидкість ISP по 4 лініях збільшена до 12 Мбайт/с (eMMC 5.0+)**
• Швидкість 4-бітного eMMC-сокету до 18 Мбайт/с
• Швидкість 8-бітного eMMC-сокету до 28 Мбайт/с (eMMC 5.0+)
• Підтримка UFS через сокетні адаптери та ISP-підключення
• Швидкість читання/запису UFS до 72 Мбіт/с
• Сумісність з 99% ПК і ОС
• Сумісність зі старими ISP-адаптерами 1-го покоління Easy JTAG (1 біт)
• Сумісність з більшістю популярних eMMC-сокетів (з наявними адаптерами)
• Підтримка оригінальних UFS-сокетів Z3X і сумісність із сокетами та адаптерами Moorc/ICFriend UFS (із чипом шифрування)
• Робота за принципом "Plug-and-Play" для ОС Windows 8/8.1/10/11

Особливості eMMC сокета:

• Виготовлений з високоякісних матеріалів
• Понад 10 000 робочих циклів
• Підтримка широкого спектру мікросхем eMMC
• Швидкість до 40 Мбайт/с через 8-бітну шину
• Стійкість до впливу електромагнітних полів, малошумні компоненти
• Вмонтоване живлення для мікросхем (не потрібен додаткове джерело живлення)
• Захист від підвищення напруги - 2 самовідновлюваних запобіжники (0.5 А)

Підтримувані ОС:

• XP, Vista, 7, 8, 10, 11; 32/64-bit

Комплектація:

• Z3X Easy-Jtag Plus Box eSIM
• Кабель USB A-B - 1 шт.
• Адаптер eMMC - 3 шт.
• Сокет Z3X EMMC (BGA153/169, BGA162/186, BGA221, BGA529)

Постачальник залишає за собою право змінювати набір кабелів і аксесуарів, які входять в комплект постачання. Це пов'язано зі стрімким технологічним розвитком і зусиллями, спрямованими на повне задоволення потреб користувачів. Тому запропонований вище список є орієнтовним. Детальнішу інформацію можна отримати у наших менеджерів з продажу.

* Розробник надає підтримку лише моделям, які є в списку підтримуваних пристроїв. Через різні версії в апаратному / програмному забезпеченні, всі зазначені сервісні операції можуть не проводитись на деяких підтримуваних моделях.
