Лабораторний блок живлення UNI-T UDP5444
Все про товар
Повний опис

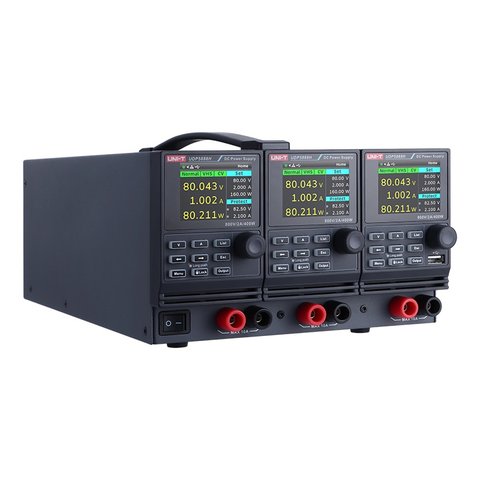

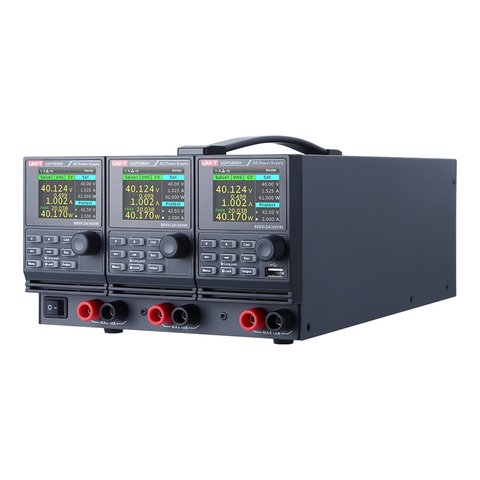

UNI-T UDP5444 – це триканальний лабораторний блок живлення з програмованим імпульсним перетворенням, призначений для точного та гнучкого живлення електронних пристроїв, схем і лабораторних стендів. Модель має три незалежні вихідні канали з номінальною потужністю до 400 Вт на кожен канал і загальною номінальною потужністю до 1200 Вт. Максимальна вихідна напруга одного каналу становить 40 В, а максимальний струм – 40 А.
UNI-T UDP5444 належить до багатоканальної серії UDP5000, яка представлена двоканальними та триканальними моделями з номінальними вихідними напругами 40 В, 80 В, 160 В, 250 В та 800 В. Для каналів з однаковою напругою затримка між виходами становить менше 0,1 мс. Передбачено незалежне або одночасне керування каналами, а також налаштування послідовності їх увімкнення та вимкнення. Для UDP5444 доступне послідовне підключення каналів із номінальною напругою до 80 В і паралельне підключення із сумарним номінальним струмом до 120 А.
Блок живлення забезпечує роздільну здатність налаштування 1 мВ і 1 мА, а точність встановлення напруги становить V:0,05%+0,05%FS, струму – I:0,5%+0,1%FS. Широкий діапазон регулювання напруги та струму дозволяє формувати різні комбінації вихідних параметрів відповідно до вимог конкретного застосування. TFT-LCD дисплей забезпечує зручне відображення параметрів і стану каналів.
UNI-T UDP5444 підтримує режим узгодженого керування кількома каналами, програмування послідовності ввімкнення та вимкнення виходів, режим списків з попередньо заданими наборами напруги та струму, а також функцію внутрішнього змінного опору для моделювання джерела живлення з внутрішнім опором. Функція розрядного навантаження дозволяє налаштувати стан розряду відповідно до вимог застосування.
Для інтеграції в автоматизовані вимірювальні комплекси передбачені інтерфейси USB і LAN із підтримкою SCPI, що забезпечують обмін даними та дистанційне керування. Вихідні клеми розташовані на передній і задній панелях, при цьому максимальний струм через передню панель становить 10 А. Зовнішнє аналогове керування дає змогу регулювати вихідні параметри за допомогою зовнішньої схеми.
Особливості
- Мала затримка між виходами. Затримка між каналами з однаковою напругою становить менше ніж 0,1 мс
- Режим узгодженого керування каналами. Кількома каналами можна керувати одночасно для синхронного формування вихідного сигналу
- Налаштування послідовності ввімкнення/вимкнення. У режимі узгодженого керування можна окремо задавати затримку ввімкнення або вимкнення для кожного каналу
- Послідовне/паралельне підключення кількох блоків. Підтримує об'єднання до 2 блоків послідовно та до 2 паралельно для розширення діапазону вихідної напруги, струму та потужності
- TFT-LCD дисплей. Забезпечує інформативне відображення параметрів з високою видимістю
- Широкий діапазон вихідних параметрів. Широкий діапазон регулювання напруги та струму дозволяє отримувати різні комбінації вихідних значень
- Функція розрядного навантаження. Дозволяє керувати режимом розряду відповідно до заданих параметрів
- Режим списків. Дозволяє попередньо задати послідовність значень напруги та струму для автоматичного виконання запрограмованих налаштувань

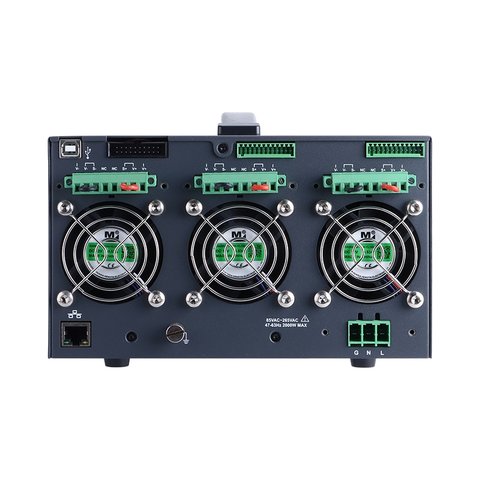

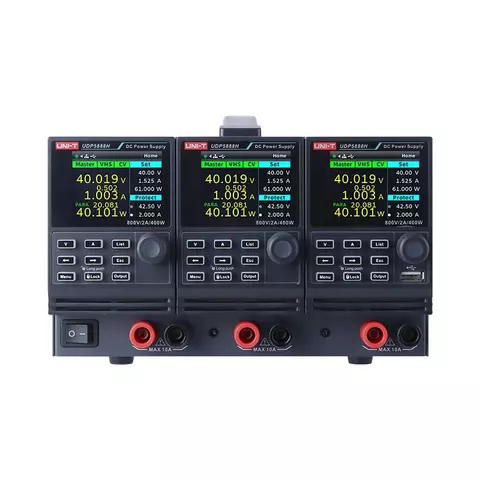

- Вихідні клеми на передній і задній панелях. Підтримує підключення навантаження з обох панелей (максимальний вихідний струм передньої панелі – 10 А)
- Функція внутрішнього змінного опору. Дозволяє задавати внутрішній опір для моделювання характеристик джерела живлення
- Зовнішнє аналогове керування напругою. Дозволяє регулювати вихідну напругу за допомогою зовнішнього аналогового сигналу
- Інтерфейси USB і LAN (SCPI). Підтримують обмін даними та дистанційне керування із зовнішніми пристроями
Технічні характеристики
| Модель | Вихідна напруга | Вихідний струм | Роздільна здатність | Точність налаштування | Номінальна напруга при послідовному підключенні | Номінальний струм при паралельному підключенні | Номінальна потужність одного каналу | Загальна номінальна потужність |
|---|---|---|---|---|---|---|---|---|
| Двоканальні моделі | ||||||||
| UDP5044 | 40 В | 40 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 80 В | 80 А | 400 Вт | 800 Вт |
| UDP5088 | 80 В | 20 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 160 В | 40 А | 400 Вт | 800 Вт |
| UDP5011 | 160 В | 8 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 320 В | 16 А | 400 Вт | 800 Вт |
| UDP5022 | 250 В | 6 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 500 В | 12 А | 400 Вт | 800 Вт |
| UDP5088H | 800 В | 2 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | Не підтримує послідовне підключення | 4 А | 400 Вт | 800 Вт |
| Триканальні моделі | ||||||||
| UDP5444 | 40 В | 40 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 80 В | 120 А | 400 Вт | 1200 Вт |
| UDP5888 | 80 В | 20 А | 1 мВ ,1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 160 В | 60 А | 400 Вт | 1200 Вт |
| UDP5111 | 160 В | 8 А | 1 мВ, 1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 320 В | 24 А | 400 Вт | 1200 Вт |
| UDP5222 | 250 В | 6 А | 1 мВ, 1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | 500 В | 18 А | 400 Вт | 1200 Вт |
| UDP5888H | 800 В | 2 А | 1 мВ, 1 мА | V:0,05%+0,05%FS I:0,5%+0,1%FS | Не підтримує послідовне підключення | 6 А | 400 Вт | 1200 Вт |
Посібник користувача
Завантажити посібник користувача для UNI-T UDP5444 (англ.).
Технічний паспорт
Завантажити технічний паспорт UNI-T UDP5444 (англ.).
Комплектація
- Лабораторний блок живлення UNI-T UDP5444 — 1 шт.
- Кабель живлення — 1 шт.
- Звіт про заводське калібрування — 1 шт.
- USB-кабель — 1 шт.
- Захисна кришка вихідних клем — 3 шт.
- Захисна кришка вхідних клем — 1 шт.
- Чотириконтактний кабель для послідовного/паралельного підключення — 1 шт.
- Вставна 12-контактна клема — 2 шт.
- Вхідна 3-контактна клема — 1 шт.
