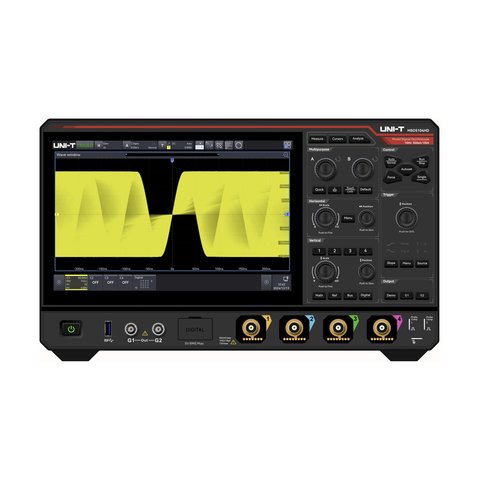

Цифровий осцилограф UNI-T MSO5104HD

UNI-T MSO5104HD – це універсальний та потужний осцилограф високої роздільної здатності, який об'єднує в собі 4 сигнальні канали, 16-канальний логічний аналізатор та 2-канальний генератор сигналів довільної форми. Оснащений 12-бітним АЦП R12™, він може збільшувати роздільну здатність до 16 біт за допомогою технології ERES (enhanced resolution). Прилад має максимальну частоту дискретизації 5 Гвиб/с, глибину пам'яті 500 МБ та швидкість захоплення осцилограм 1 500 000 осц/с, що забезпечує високу якість аналізу. Інструмент підтримує 15 типів подій запуску та 15 типів протоколів даних, а також може керуватися дистанційно через WebServer. Він підходить для різноманітних завдань з тестування та аналізу в таких галузях, як медицина, пристрої з низьким енергоспоживанням, інтегральні схеми, високоточні джерела живлення, електроенергетика та автомобільна електроніка.

Особливості

• Смуга пропускання аналогових каналів: 1 ГГц
• Частота дискретизації аналогових каналів у реальному часі до 5 Гвиб/с. Максимальна частота дискретизації цифрових каналів — 1,25 Гвиб/с
• 12-бітна вертикальна роздільна здатність (до 4096 рівнів квантування) гарантує чітку видимість деталей осцилограми
• 4 аналогові канали, 16 цифрових каналів та глибина пам'яті до 500 МБ
• Максимальна швидкість захоплення осцилограм до 800 000 осц/с (у режимі сегментованої пам'яті: 1 500 000 осц/с)
• Вимірювальна платформа "все в одному": цифровий осцилограф, логічний аналізатор, генератор сигналів довільної форми, аналізатор спектра, цифровий вольтметр, частотомір, аналізатор протоколів, аналізатор графіків Боде та аналізатор потужності
• Вбудований двоканальний генератор сигналів довільної форми з еквівалентною частотою 50 МГц; підтримує завантаження даних з екрана осцилографа для виведення сигналу в реальному часі та сумісний з безліччю вбудованих форм сигналів
• Функція аналізу петлі зворотного зв'язку (діаграми Боде) для оцінки стабільності системи
• Підтримка часового аналізу для шин: I2C, SPI, CAN, I2S
• Вимірювання параметрів з відображенням гістограми та лінійного графіка
• Безперервний апаратний запис та аналіз осцилограмм у реальному часі до 400 000 кадрів
• Функція експорту даних на USB-накопичувач
• Розширене ШПФ (FFT) до 4 млн точок з підтримкою функцій аналізатора спектра (налаштування частоти, водоспадний графік, налаштування детектування та маркери)
• Підтримка ERES (розширеної роздільної здатності) до 4 біт
• 56 видів автоматичних вимірювань параметрів
• Багатовіконний режим відображення
• Багатоканальний 7-розрядний апаратний частотомір з підтримкою налаштування часу оновлення та кількості значущих розрядів
• Багатоканальний цифровий вольтметр (DVM) для вимірювання середньоквадратичного значення (RMS): DC, AC RMS та DC+AC RMS
• Різні типи запуску: фронт, тривалість імпульсу, відео, нахил, короткий імпульс, перевищення амплітуди, затримка, тайм-аут, тривалість, setup & hold, N-й фронт, логічний шаблон (маска) та запуск за екстремальними значеннями
• Запуск та декодування протоколів: RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, Audio, MIL-STD-1553B, Manchester, SENT, ARINC429, 1-WIRE, CAN-XL, I3C
• Зональний запуск для захоплення випадкових сигналів та спостереження складних сигналів
• Технологія Ultra Phosphor 3.0 забезпечує ефект суперлюмінесцентного дисплея з 256 рівнями градації яскравості
• 10,1-дюймовий ємнісний HD-сенсорний мультитач-дисплей (1280×800) підтримує жестове керування (натискання, ковзання, масштабування, редагування та перетягування)
• Безліч периферійних інтерфейсів: USB Host, USB Device, LAN, EXT Trig, AUX Out (вихід синхронізації, придатний/непридатний, DVM), Gen Out, HDMI
• Підтримка команд SCPI (Standard Command for Programmable Instruments)
• Вбудований вебсервер для доступу та керування приладом через браузер, що забезпечує кросплатформову сумісність з ПК та мобільними пристроями
• Підтримка онлайн-оновлення

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для UNI-T MSO5104HD (англ.).

Технічні дані

  Завантажити технічні дані для UNI-T MSO5104HD (англ.).

Комплектація

• Цифровий осцилограф UNI-T MSO5104HD — 1 шт.
• Кабель живлення — 1 шт.
• Кабель USB 3.0 — 1 шт.
• Кабель BNC-BNC — 1 шт.
• Вимірювальний кабель BNC-"крокодили" (червоний і червоний) — 1 шт.
• Пасивний щуп (500 МГц) — 4 шт.
