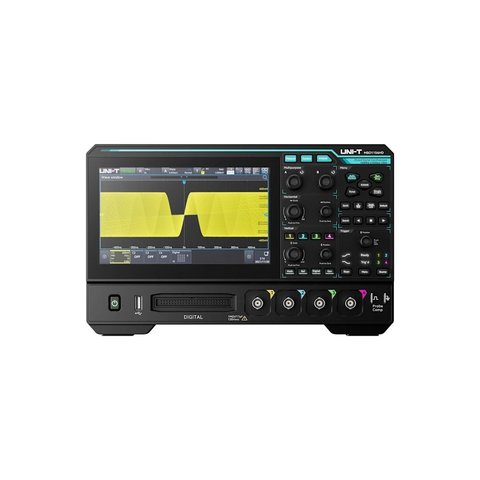

Цифровий осцилограф UNI-T MSO1154HD

UNI-T MSO1154HD – це чотириканальний осцилограф високої роздільної здатності зі смугою пропускання 150 МГц і частотою дискретизації до 2,5 ГВиб/с. Прилад оснащений 16 цифровими каналами та глибокою пам'яттю до 100 МБ. Завдяки технології Ultra Phosphor 3.0 та 12-бітному АЦП, осцилограф забезпечує виняткову чіткість сигналу з 256 рівнями градації інтенсивності, а інноваційна цифрова система запуску гарантує високу чутливість тригера та мінімальний рівень тремтіння.

Особливості

• Ультратонкий дизайн: сучасний компактний корпус (товщина всього 4,9 см) заощаджує місце на робочому столі
• Живлення через Type-C: можливість роботи від повербанку дозволяє використовувати прилад у польових умовах без доступу до мережі
• Висока роздільна здатність 16 біт: комбінація 12-бітного АЦП та 4-бітного режиму ERES забезпечує виняткову точність, низький рівень шуму та детальне зображення форми сигналу
• Прилад "9-в-1": поєднує осцилограф, логічний аналізатор, генератор сигналів, аналізатор спектру, протокольний тестер, аналізатор потужності, вимірювач діаграм Боде, частотомір та вольтметр
• Технологія Ultra Phosphor 3.0: підтримка 8-канального паралельного зображення графіків; швидкість обробки даних досягає 20 Гбіт/с, частота захоплення осцилограм до 200 000 осц/с у звичайному режимі та до 1 000 000 осц/с у режимі сегментованої пам'яті
• 56 типів автоматичних вимірювань та статистика: точний аналіз напруги, частоти, фази та потужності; підтримка графіків трендів для візуалізації змін сигналу та точної інтерпретації даних
• Декодування протоколів: апаратна підтримка найпопулярніших шин даних (UART, I2C, SPI, CAN, CAN-FD, LIN, Audio)
• Вбудований аналізатор з робочим діапазоном частот від 0 до 1,25 ГГц та підтримкою покращеного ШПФ на 1 млн точок, що дозволяє проводити детальний спектральний аналіз одночасно за 4 каналами; підтримує зображення спектрограм для аналізу сигналів у часі, пропонує 4 типи трасування та детектування, а також інтелектуальний пошук піків (автоматичний, ручний або пороговий) з виведенням усіх результатів у зручну таблицю маркерів
• Аналіз потужності: аналіз входу (якість електроенергії, гармоніки та пускові струми); аналіз ключів (втрати при перемиканні, область безпечної роботи SOA, швидкість наростання сигналу та опір у відкритому стані); а також аналіз виходу (рівень пульсацій, модуляція, ККД джерела живлення, перехідні характеристики та час увімкнення/вимкнення)

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для UNI-T MSO1154HD (англ.).

Технічні дані

  Завантажити технічні дані UNI-T MSO1154HD (англ.).

Комплектація

• Цифровий осцилограф UNI-T MSO1154HD — 1 шт.
• Кабель живлення — 1 шт.
• USB2.0-кабель — 1 шт.
• Пасивний щуп (300 МГц/200 МГц) — 4 шт.
