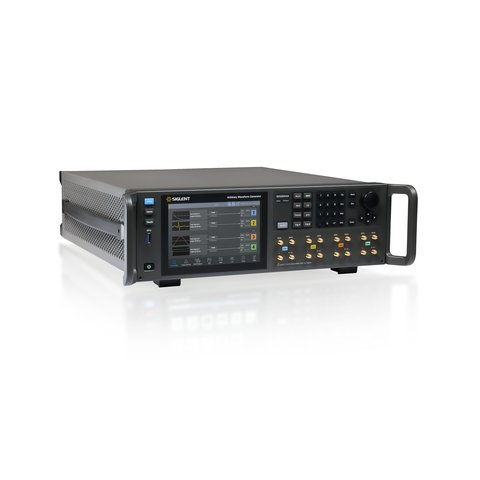

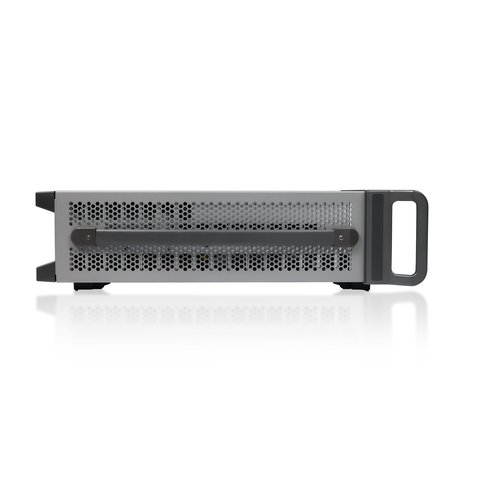

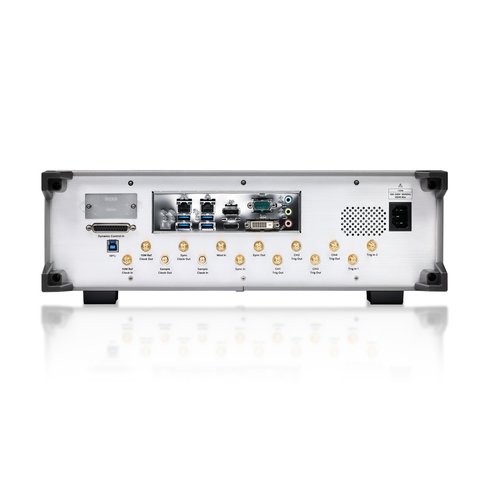

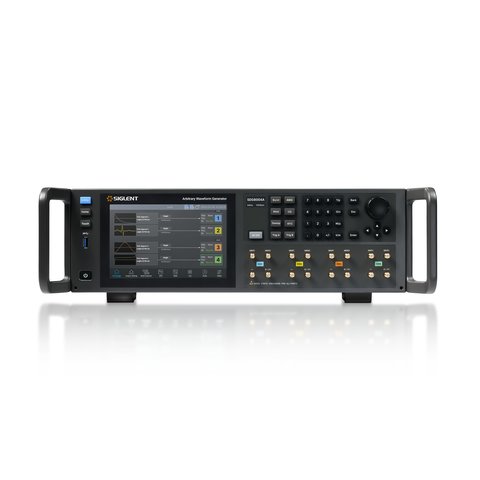

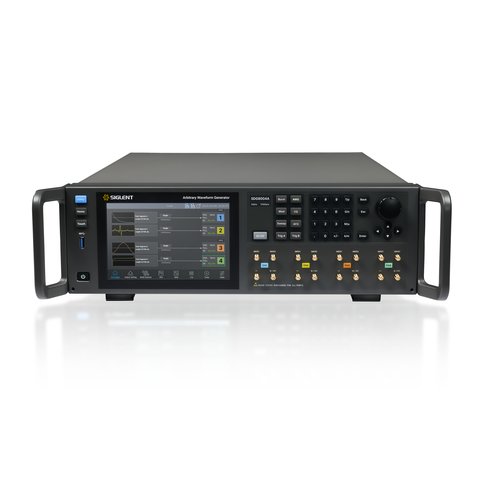

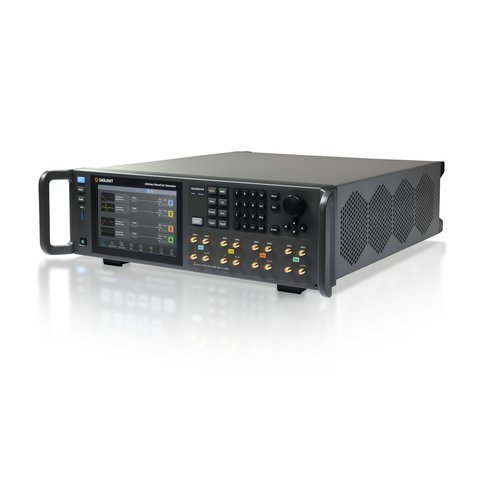

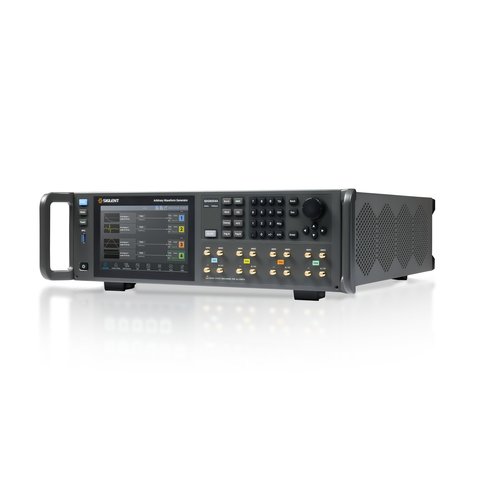

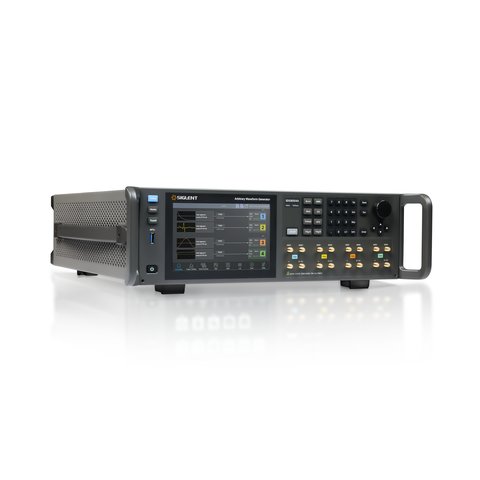

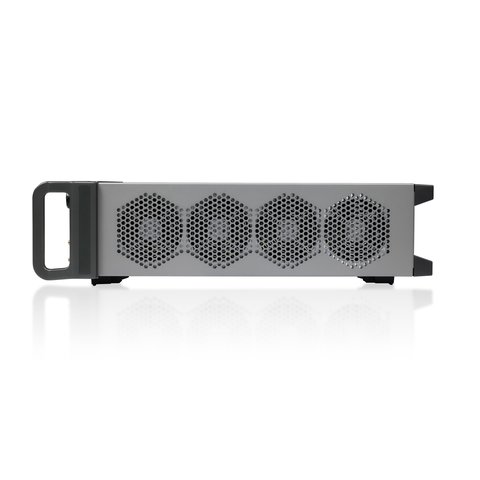

Генератор сигналів SIGLENT SDG8004A
Все про товар
Повний опис
SIGLENT SDG8004A – це чотириканальний генератор сигналів довільної форми з 16-бітною вертикальною роздільною здатністю, частотою дискретизації 10 ГВиб/с, вихідною частотою 4 ГГц і максимальною смугою модуляції до 2 ГГц. Прилад має максимальний об'єм пам'яті 2 млрд точок на канал, що забезпечує триваліший час відтворення без втрати смуги пропускання сигналу. За допомогою SigIQPro він також може забезпечувати виведення сигналів зв'язку, як-от Bluetooth, WIFI та LTE. Крім того, серія SDG8000A підтримує генерацію високошвидкісних послідовних кодових сигналів (Hss) і складних багатошарових послідовностей (Sequence), має функції мультиімпульсу, багатотонального сигналу та лінійної частотної модуляції, що робить прилад придатним для широкого спектру завдань у галузі зв'язку, промисловості та наукових досліджень.
Особливості
- 4 канали, максимальна вихідна частота 4 ГГц (за 10 Гвиб/с)/5 ГГц (опціонально, за 12 Гвиб/с)
- 16-бітна вертикальна роздільна здатність
- Завдяки технології TrueArb довільні форми сигналів можна виводити точково. Без втрати деталей форми сигналу можна отримувати сигнали з низьким рівнем джитера з частотою дискретизації від 100 виб/с до 5 Гвиб/с
- Підтримка функції відтворення багатошарових послідовностей хвиль з максимальною пам'яттю сигналів 4 млрд точок на канал
- Використання технології EasyPulse дозволяє генерувати прямокутні/імпульсні сигнали із низьким джитером; для імпульсної хвилі можливе точне налаштування ширини імпульсу, фронту та спаду з надзвичайно високою роздільною здатністю та діапазоном регулювання
- Підтримка однофазного та диференціального режимів виводу
- Підтримка функції мультиімпульсного виводу для вимірювання параметрів перемикання силових пристроїв та оцінки їхніх динамічних характеристик
- Підтримка функцій багатотонального сигналу (multi-tone) та лінійної частотної модуляції (chirp)
- Підтримка PRBS до 1,25 Гбіт/с
- Широкий набір аналогових та цифрових функцій модуляції
- Функції розгортки (Sweep) та пакетної генерації (Burst)
- Функція гармонік
- Функція комбінування сигналів
- Можливість виводу векторних сигналів зі смугою до 2 ГГц
- Підтримка виводу сигналів Bluetooth, OFDM, IOT, LTE та WIFI
- 196 вбудованих довільних форм сигналів
- Стандартні інтерфейси: USB-Host, USB Device (USBTMC), LAN (VXI-11); опціонально GPIB
- Вбудований SSD-накопичувач 250 ГБ
- Вбудований Web-сервер для керування приладом через браузер
- 7-дюймовий сенсорний дисплей
Технічні характеристики
| Модель | SDG8002A | SDG8004A |
|---|---|---|
| Кількість каналів | 2 | 4 |
| Частота дискретизації | 10 Гвиб/с, опціонально 12 Гвиб/с (тільки режим IQ) | |
| Вертикальна роздільність | 16 біт @ (0 маркерів) 15 біт @ (1 маркер) 14 біт @ (2 маркери) |
|
| Кількість маркерів | 2 на канал | |
| Глибина пам'яті сигналів | 2 млрд точок на канал (стандарт), 4 млрд точок на канал (опція) | |
| Вихідний інтерфейс | SMA | |
| Максимальна вихідна частота | 4 ГГц при 10 Гвиб/с, 5 ГГц при 12 Гвиб/с | |
| Режими роботи | AWG, AFG, IQ | |
| Дисплей | 7-дюймовий сенсорний | |
| Інтерфейси | стандартні: USB-Host, USB Device (USBTMC), LAN (VXI-11); опціонально GPIB | |
| Габарити Ш × В × Г | 426 мм × 132,5 мм × 468 мм | |
| Вага | нетто 12,2 кг; брутто 19,5 кг | |
Посібник користувача
Завантажити посібник користувача для SIGLENT SDG8004A (англ.).
Технічні дані
Завантажити технічні дані SIGLENT SDG8004A (англ.).
Комплектація
- Генератор сигналів SIGLENT SDG8004A — 1 шт.
- USB-кабель — 1 шт.
- Бездротова миша — 1 шт.
- Кабель SMA — 2 шт.
- Роз'єм 50 Ом — 8 шт.
- Кабель живлення — 1 шт.
- Короткий посібник — 1 шт.
- Сертифікат калібрування — 1 шт.
