Вимірювач потужності OWON OWH9811
Все про товар
Повний опис

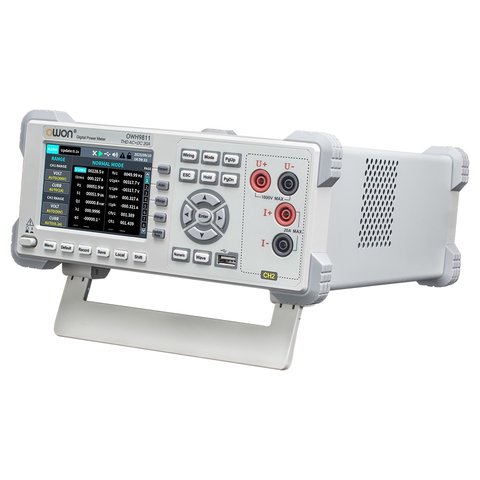

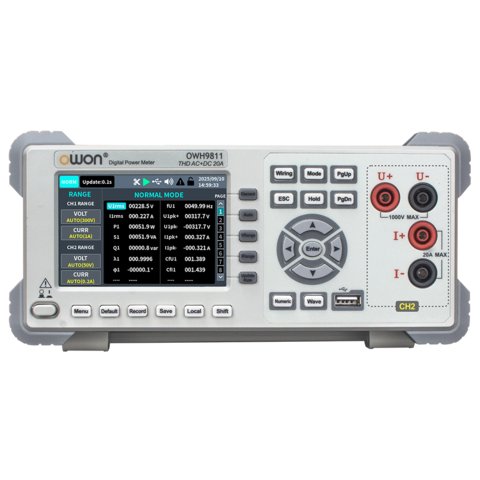

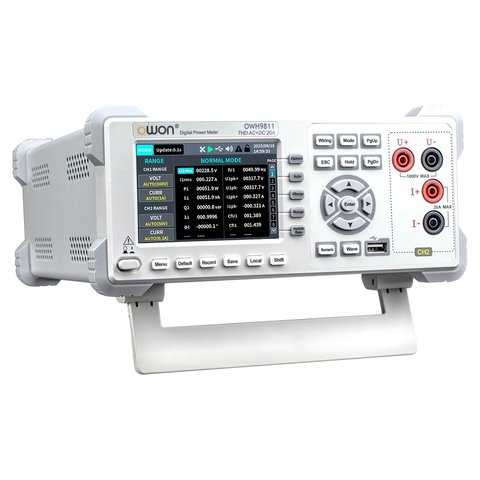

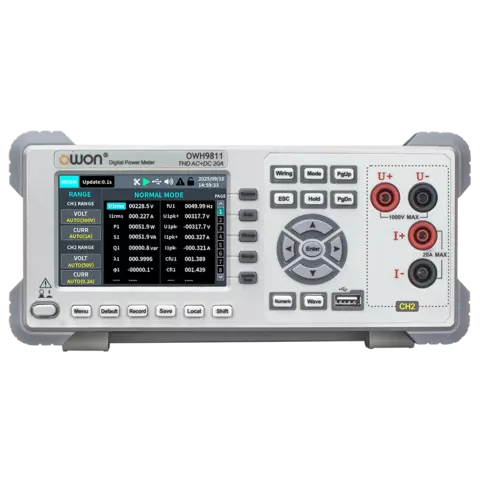

OWON OWH9811 – це двоканальний вимірювач потужності. Задня панель (CH1) використовується як основний вхід змінного струму та призначена для вимірювання однофазних AC-сигналів з напругою до 600 В та струмом до 20 А (RMS). Передня панель (CH2) підтримує вимірювання змінного і постійного струму (AC/DC), не має функції гармонійного аналізу та оптимізована для роботи з DC-сигналами, розширюючи діапазон вимірювання до 1000 В / 20 А. Завдяки двоканальній архітектурі прилад дозволяє вимірювати такі параметри, як напруга, струм, потужність інтегральні значення та ефективність.
Вимірювач потужності стандартно оснащений інтерфейсами зв'язку RS232/RS485, що дозволяє здійснювати віддалене керування приладом, а також має USB-host інтерфейс для збереження вимірюваних параметрів безпосередньо на зовнішніх накопичувачах з підтримкою тривалого запису даних. Забезпечує точність 0,5% при вимірюванні напруги, струму та потужності, а також має розширені функції інтегрування активної потужності та накопичення енергії.
Вимірник потужності широко застосовується для тестування побутової техніки, джерел безперебійного живлення (UPS), систем сонячної та вітрової енергетики, зарядних станцій та систем зберігання енергії.
Особливості
- Двоканальна конструкція
- CH1 (задня панель): вхід AC однофазні вимірювання, 3-600 В / 0-20 А (RMS), точність ±0,5%
CH2 (передня панель): вхід AC/DC 0-1000 В / 0-20 А, точність ±0,5% (без аналізу гармонік)
- CH1 (задня панель): вхід AC однофазні вимірювання, 3-600 В / 0-20 А (RMS), точність ±0,5%
- Підтримка однофазних вимірювань з можливістю одночасного аналізу AC та DC сигналів двома каналами
- Функція вимірювання та аналізу гармонік до 63-го порядку (доступна лише для каналу CH1)
- Одночасне вимірювання вхідної та вихідної потужності з автоматичним розрахунком ККД
- Зображення осцилограм (трендів) для аналізу зміни параметрів
- 3,95-дюймовий TFT РК-дисплей з графічним зображенням параметрів та зручним керуванням
- Інтерфейс RS232 для віддаленого моніторингу та реєстрації даних, підтримка протоколів SCPI та Modbus
Порівняльні характеристики моделей серії
| Параметр | OWH9811 | OWH9830 |
|---|---|---|
| Тип вимірювань (CH1) | однофазний AC | однофазний і трифазний AC |
| Канал CH2 | AC/DC (без аналізу гармонік) | |
| Аналіз гармонік | лише CH1 | лише CH1 |
| Діапазон потужності (CH1) | до 12 кВт | до 36 кВт |
| Діапазон потужності (CH2) | до 20 кВт | |
| Підтримка трифазних мереж | ні | так |
| Область застосування | побутова техніка, DC навантаження, лабораторії | промислові системи, 3-ф мережі, енергетика |
| Загальні | 2 канали, до 600 В RMS / 1000 пік, до 20 А, точність ±0,5% | |
Технічні характеристики
| Модель | OWH9811 | OWH9830 | ||
|---|---|---|---|---|
| Дисплей | 3,95-дюймовий TFT | |||
| Швидкість оновлення | 0,1 с, 0,2 с, 0,5 с, 1 с, 2 с, 5 с | |||
| Вимірювані параметри | V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD | |||
| Метод вимірювання | канал 1: однофазний AC | канал 2: AC+DC (однофазний) | канал 1: трифазний AC | канал 2: AC+DC (однофазний) |
| Діапазон вимірювання напруги | 3,0-600 В середньоквадратичного значення | 0 В-1000 В пікова | 3,0-600 В середньоквадратичного значення | 0 В-1000 В пікова |
| Діапазони напруги | CF=3: 75 В / 150 В / 300 В / 600 В CF=6: 37,5 В / 75 В / 150 В / 300 В |
50 В/100 В/500 В/1000 В | CF=3: 75 В / 150 В / 300 В / 600 В CF=6: 37,5 В / 75 В / 150 В / 300 В |
50 В/100 В/500 В/1000 В |
| Похибка вимірювання напруги | ±(0,4% від показання + 0,1% від діапазону + 1 розряд) | |||
| Роздільність напруги | 0,01 В/0,1 В | |||
| Діапазон вимірювання струму | 0~20,0 А середньоквадратичного значення | 0-20 А піковий | 0~20,0 А середньоквадратичного значення | 0-20 А піковий |
| Діапазони струму | CF=3: 0,2 А/1 А/4 А/20 А CF=6: 0,1 А/0,5 А/2 А/10 А |
0,2 А/1 А/4 А/20 А | CF=3: 0,2 А/1 А/4 А/20 А CF=6: 0,1 А/0,5 А/2 А/10 А |
0,2 А/1 А/4 А/20 А |
| Похибка вимірювання струму | ±(0,4% від показання + 0,1% діапазону + 1 розряд) | |||
| Разрешение по току | 0,001 A | |||
| Переключение диапазонов | авто / ручное | |||
| Диапазон мощности | 0-12 кВт | 0-20 кВт | 0-36 кВт | 0-20 кВт |
| Погрешность измерения мощности | ±(0,4% от показания + 0,1% диапазона + 1 разряд) | |||
| Роздільність за потужністю | 0,01 Вт / 0,1 Вт / 1 Вт | |||
| Діапазон коефіцієнта потужності | -1.000~1.000 | |||
| Похибка коефіцієнта потужності | ±(0,4% від показання + 0,1% діапазону + 1 розряд) | / | ±(0,4% від показання + 0,1% діапазону + 1 розряд) | / |
| Робоча частота | 40 Гц~70 Гц | DC+40 Гц~70 Гц | 40 Гц~70 Гц | DC+40 Гц~70 Гц |
| Похибка частоти | ±(0,1% від показання + 1 розряд) | / | ±(0,1% від показання + 1 розряд) | / |
| Гармонійний аналіз | смуга пропускання 2,8 кГц, до 63-го порядку | / | смуга пропускання 2,8 кГц, до 63-го порядку | / |
| Функція інтегрування | Ватт-година (Wh), Ампер-година (Ah) | |||
| Час прогріву | >30 хв | |||
| Піковий струм | 60 А | 30 А | 60 А | 30 А |
| Максимальний безперервний вхід | Vrms = 700 В; Irms = 24 А | Vpk=1100 В; Ipk=24 А | Vrms = 700 В; Irms = 24 А | Vpk=1100 В; Ipk=24 А |
| Інтерфейс | RS232 | |||
| Протокол зв'язку | стандарт SCPI, протокол Modbus | |||
| Швидкість передачі (біт/с) | 4800, 9600 (за замовчуванням), 19200, 38400, 57600, 115200 | |||
| Утримання даних | так | |||
| Вимкнення звуку | так | |||
| Блокування клавіш | так | |||
| Живлення | змінний струм 100-240 В, 50/60 Гц | |||
| Робочі умови | 18°C ~ 28°C, 30% ~ 75% RH (поза діапазоном додається температурний коефіцієнт 0,05%/°C) | |||
| Умови зберігання | -10°C ~ 50°C, ≤80% RH (без конденсації) | |||
| Робоча висота | ≤2000 м | |||
| Вага | 1,3 кг | |||
| Габарити | 295 мм (Ш) × 110 мм (В) × 235 мм (Г) | |||
Посібник користувача
Завантажити посібник користувача для OWON OWH9811 (англ.).
Комплектація
- Вимірювач потужності OWON OWH9811 — 1 шт.
- Вимірювальні щупи — 1 компл.
- Кабель RS232 — 1 шт.
- Кабель живлення — 1 шт.
- Короткий посібник — 1 шт.
