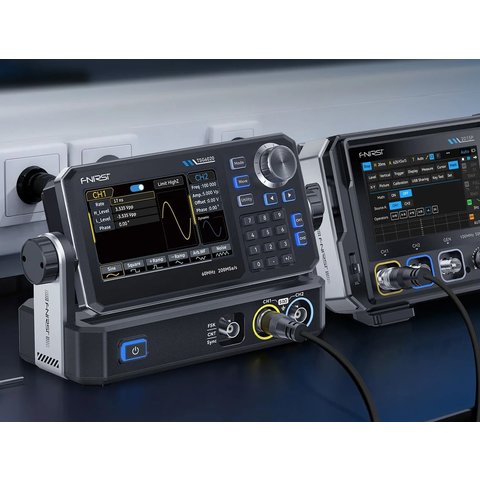

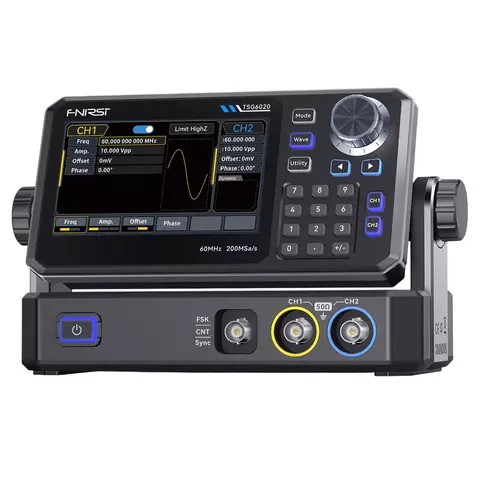

Генератор сигналів FNIRSI TSG6020

FNIRSI TSG6020 — двоканальний генератор сигналів довільної форми з технологією DDS, частотою дискретизації 200 МВиб/с і роздільною здатністю 14 біт. Підтримує вихідну частоту до 60 МГц. Забезпечує гнучке й точне керування амплітудою, формою сигналу, коефіцієнтом заповнення та параметрами фронтів. Ідеально підходить для досліджень та розробки (R&D), освіти та автоматизованого тестування.

Особливості

• Високоточний вихід: фазовий шум ≤-125 дБн/Гц за частоти 10 МГц (зміщення 10 кГц), гармонічні спотворення ˂-40 дБн у діапазоні 30–60 МГц
• Діапазон напруги на виході змінюється залежно від частоти та опору
• 2 мВп-п~20 Вп-п (високий опір, ＜10 МГц)
• 2 мВп-п~10 Вп-п (високий опір, ＞10 МГц)
• 1 мВп-п~10 Вп-п (50 Ом, ＜10 МГц)
• 1 мВп-п~5 Вп-п (50 Ом, ＞10 МГц)
• Частота дискретизації 200 Мвиб/с із 14-бітною вертикальною роздільною здатністю: високоякісне відтворення сигналу та мінімальні спотворення
• Генерація стандартних форми сигналів (синус, меандр, пилкоподібний, імпульсний, шум, DC) і підтримка користувацьких довільних форм хвиль
• Технологія ZeroSurge мінімізує сплески (перерегулювання ≤1%) на кутах прямокутних, імпульсних та пилкоподібних сигналів. Швидкість зміни сигналу становить ≤13,5 нс, що забезпечує чіткі фронти та високу точність вимірювань
• Технологія VeriPoint: точний покроковий вивід довільних сигналів (1–200 МВиб/с) зі збереженням максимальної деталізації та мінімального джиттера (˂200 пс)

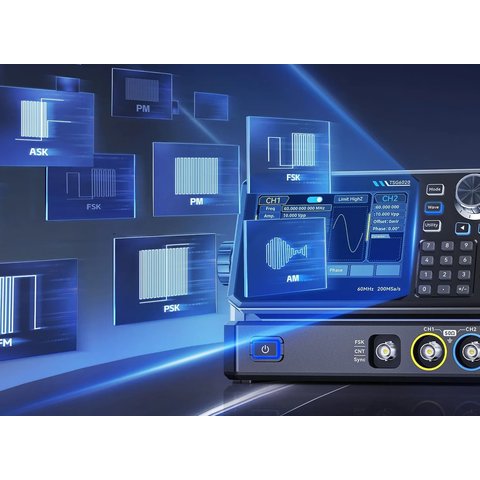

• Комплексна підтримка модуляції: AM, FM, PM, FSK, ASK і PSK, придатна для цифрових комунікацій і RF-тестування
• Функція розгортки частоти з лінійним/логарифмічним режимами та часом 1 мс–500 с ±0,1%, ідеальна для аналізу фільтрів і системних характеристик
• Вбудований 7-розрядний частотомір вимірює частоту, період і коефіцієнт заповнення TTL-сигналів у діапазоні 100 мГц – 100 МГц із точністю ±0,0051%

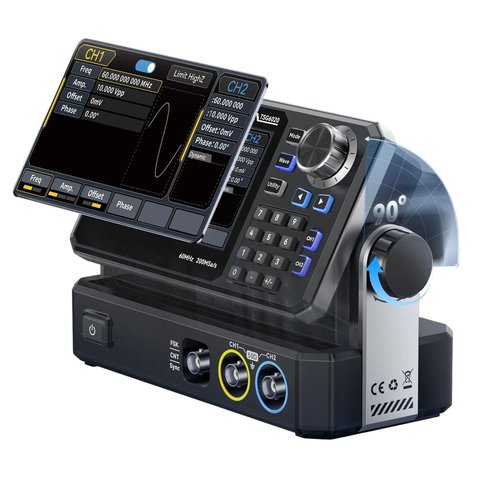

• 4,3" TFT-LCD сенсорний екран + фізичні кнопки: інтуїтивне керування та швидке налаштування параметрів у лабораторних або польових умовах
• Попередній перегляд сигналу в реальному часі та відображення статусу на екрані

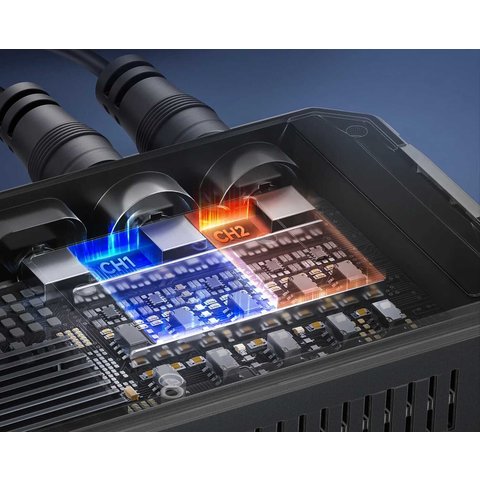

• Надійна система захисту виходів: ізоляція каналів, заземлення корпусу та окремий вихід TTL-синхронізації для спільної роботи з іншими приладами
• Система охолодження з алюмінієвим радіатором і тихим вентилятором підтримує стабільну температуру під час тривалого використання
• Енергонезалежна пам’ять зберігає до 24 користувацьких довільних сигналів для миттєвого виклику без переналаштування
• Режими роботи: безперервний, керований, модуляція та розгортка

Технічні характеристики

Завантаження

Завантажити інструкцію користувача FNIRSI TSG3020/TSG6020 (англ./китайс.)

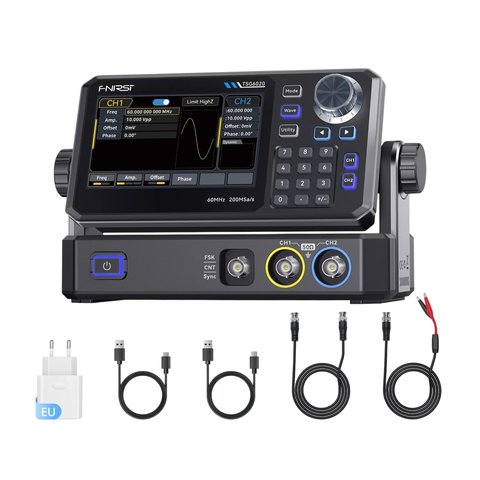

Комплектація

• Генератор сигналів FNIRSI TSG6020 — 1 шт.
• Адаптер живлення — 1 шт.
• Кабель Type-C — 1 шт.
• Кабель передачі даних — 1 шт.
• Комплект затискачів типу "крокодил" — 1 шт.
• Посібник користувача — 1 шт.
