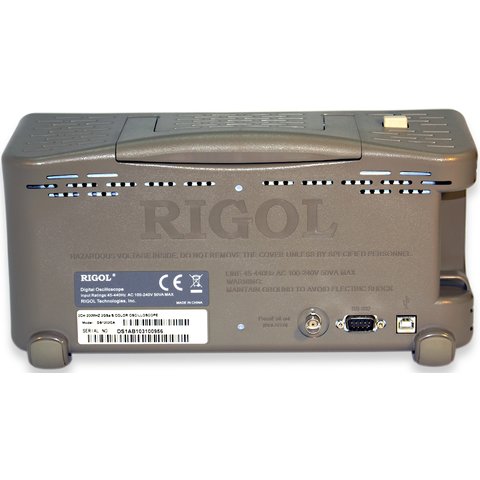

Цифровий осцилограф RIGOL DS1062CA
7.5 кг 110, 220 V Гарантія: 36 місяців
Двоканальний цифровий осцилограф зі смугою пропускання 60 МГц, частотою дискретизації 2 Гвиб/с. Читати далі
Знято з виробництва
Знято з виробництва

Також вас можуть зацікавити

Цифровий осцилограф RIGOL DS1104Z Plus
ID: 869163

Цифровий осцилограф RIGOL DS1104Z Plus
4 (1)
32784.66 ₴
4 аналогових канали, 16 цифрових каналів (опція), смуга пропускання 100 МГц, частота дискретизації 1 Гвиб/с (8 каналів), 500 Мвиб/с (16 каналів), 7" дисплей і запис до 30,000 осц/с.
Наявність на складі:
  • Львів
ID: 869163 6 кг 110, 220

Повний опис

Особливості

  • Максимальна частота дискретизації в реальному часі до 2 Гвиб/с.
  • Смуга пропускання до 60 МГц дозволяє достовірно захоплювати сигнали в реальному часі та спостерігати важко вловимі складові періодичних сигналів
  • Швидкість оновлення до 2000 осцилограм/с
  • Режими синхронізації: по фронту, відео, ширині імпульсу, нахилу фронту, почерговий
  • Яскравий кольоровий TFT дисплей
  • Компактний, легкий, займає мало місця на столі
  • Дозволяє передати записаний сигнал на генератор RIGOL серії DG 3000 з його подальшим відтворенням на ньому
  • Вбудований USB –хост дозволяє підключити флеш-пам'ять, USB-принтер та оновлювати ПЗ пристрою

Розширені можливості

  • Глибина пам'яті: 10 кБ (1 канал), 5 кБ (2 канали)
  • 20 автоматичних вимірювань
  • Курсорні вимірювання в режимах: ручний, відслідковування, автоматичні вимірювання
  • Математичні функції: додавання, віднімання, множення, інвертування, швидке перетворення Фур'є (ШПФ)
  • Спеціальний цифровий фільтр
  • Режим покадрового запису осцилограм
  • Вбудований апаратний частотомір
  • Стандартні інтерфейси: USB, RS-232, USB-хост
  • Функція "тест пройдено/не пройдено" в стандартній комплектації, з гальванічним ізольованим виходом
  • Багатомовний інтерфейс, вбудована система допомоги

Функції синхронізації

  • Регульований рівень чутливості синхронізації
  • Ефективно фільтрує шум від сигналу синхронізації та дозволяє запобігти помилковій синхронізації за допомогою регулювання чутливості синхронізації
  • Почергова синхронізація
  • Дисплей с двома часовими розгортками, аналогічний до режимів, що раніше застосовувались в аналогових осцилографах RIGOL, дозволяє спостерігати за двома несинхронними сигналами
  • Синхронізація по нахилу фронту
  • Синхронізація по рівню нахилу зростаючого чи спадаючого фронту сигналу, встановленому користувачем
  • Запус по умові реєстрації зростаючого чи спадаючого фронту сигналу
  • В основному використовується для спостереження за періодичними сигналами для побудови вічкової діаграми. Цей режим зазвичай присутній в просунутих осцилографах.

Відтворення сигналу

  • Осцилографи RIGOL серій DS1000CA можна напряму підключати до функціональних генераторів сигналів довільної форми RIGOL серії DG. Генератори сигналів RIGOL серії DG можуть відтворювати осцилограми, збережені на осцилографі, що дуже зручно для імітаційних випробувань
  • Передача сигналів з осцилографа RIGOL серії DS1000CA на генератор сигналів RIGOL DG через USB-порт
  • Захоплення осцилограми
  • Відновлення сигналу

Ергономіка

  • Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
  • Файлова система
  • Легкий в користуванні, підтримує накопичувачі пам'яті USB
  • Вбудована система допомоги, для входу потрібно утримувати поточну клавішу 3 секунди

Порівняльна таблиця осцилографів RIGOL серії DS1000CА

Модель DS1302CA DS1202CA DS1102CA DS1062CA
Смуга пропускання 300 МГц 200 МГц 100 МГц 60 МГц
Глибина пам'яті 10 кБ (1 канал), 5 кБ (2 канали)
Канали 2 канали + зовнішня синхронізація
Частота дискретизація в реальному часі 2 Гвиб/с (1 канал), 1 Гвиб/с (2 канали)
Частота дискретизації в еквівалентному режимі 50 Гвиб/с
Період наростання 1,2 нс 1,7 нс 3,5 нс 5,8 нс
Діапазон коефіцієнту розгортки 1 нс/под– 50 с/под 2 нс/под– 50 с/под 5 нс/под– 50 с/под 5 нс/под– 50 с/под
Вхідний повний опір 1 МОм/15 пФ та 50 Ом
Режим синхронізації по фронту, відео, ширині імпульсу, нахилу фронту, почерговий
Джерела синхронізації К1, К2, зовнішнє, зовнішнє/5, мережа

Технічні характеристики

Чутливість по вертикалі 2 мВ/под – 5 В/под
Роздільна здатність по вертикалі 8 біт
Режим входу DC, AC, земля
Максимальна вхідна напруга 300 В (DC+AC пік.)
Режим «самописця» 500 мс/под– 50 с/под
Автоматичні вимірювання Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, затримка до і після сигналу, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка
Курсорні вимірювання Режими: ручний, відслідковування, автоматичні вимірювання
Математичні функції Додавання, віднімання, множення, ШПФ, інвертування
Зберігання Внутрішнє: 10 осцилограм та 10 налаштувань Запис на USB-флеш-пам'ять: BMP, CSV, осцилограми та налаштування
Вхід/вихід Порт USB, USB Host, RS-232, P/F Out (ізольований)
Дисплей TFT (64К, кольоровий РКД), 320 × 234
Напруга-живлення / потужність споживання 100-240 В / 40 Вт
Розміри 303 мм × 154 мм × 133 мм
Маса 2,3 кг

Комплектація

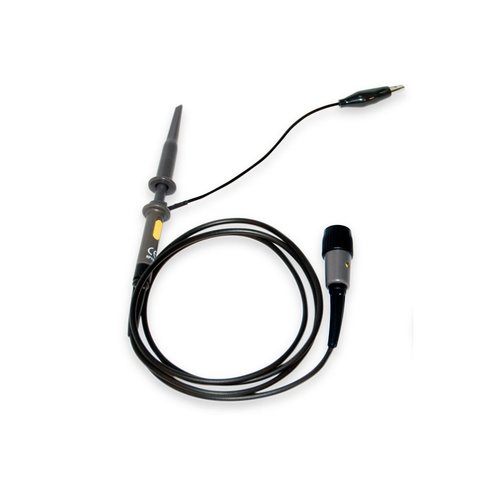

Кабель живлення 2 щупи Інструкція
Кабель живлення
110-220 В 		2 щупи Інструкція

диск з ПЗ
  Кабель USB
  Кабель USB
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
Копіювання матеріалів з сайту gsmserver.com.ua дозволяється лише за умови зазначення авторства та розміщення зворотного текстового посилання на кожен скопійований контент.

Характеристики

Діагональ екрану
  • 5,6" TFT дисплей
Кількість каналів
  • двоканальний
Об'єм пам'яті
  • 16 кБ
Смуга пропускання
  • 60 МГц
Тип
  • настільний
Частота дискретизації
  • 2 Гвиб/с
