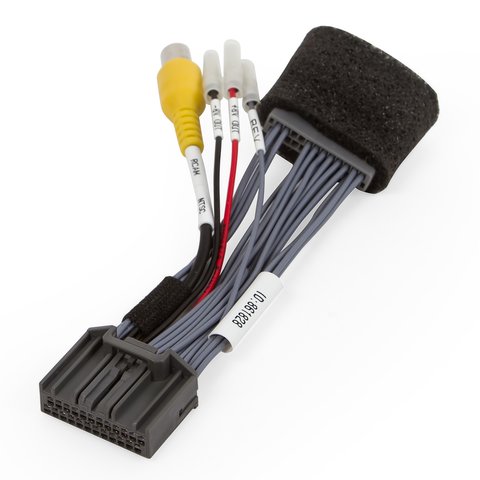

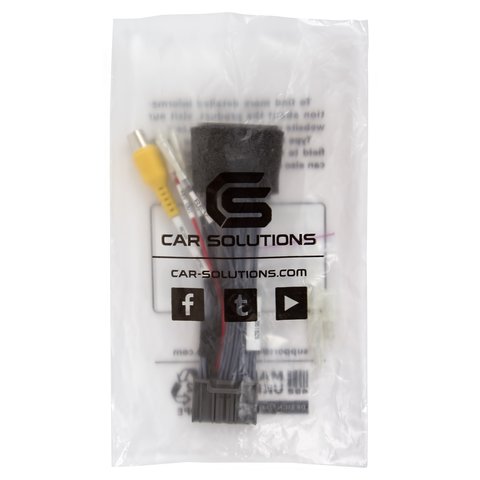

Кабель для під'єднання камери до монітора Honda i-MID 8"

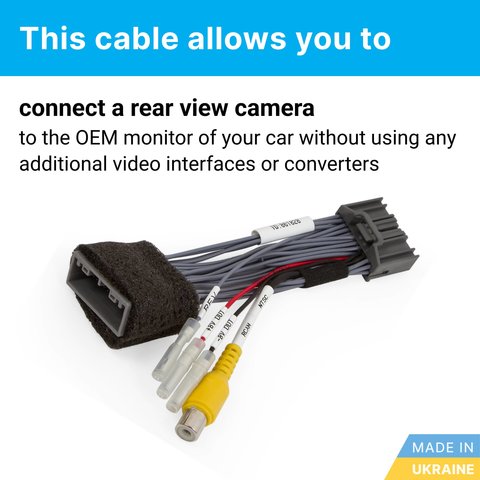

Кабель для під'єднання камери заднього виду в автомобілях Honda зі штатним монітором Honda i-MID 8". За допомогою цього кабелю ви зможете встановити нештатну камеру методом Plug&Play, не пошкоджуючи штатну проводку і повністю зберігаючи всі штатні функції.

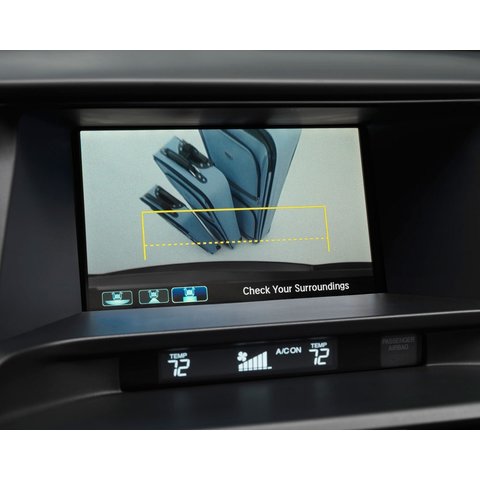

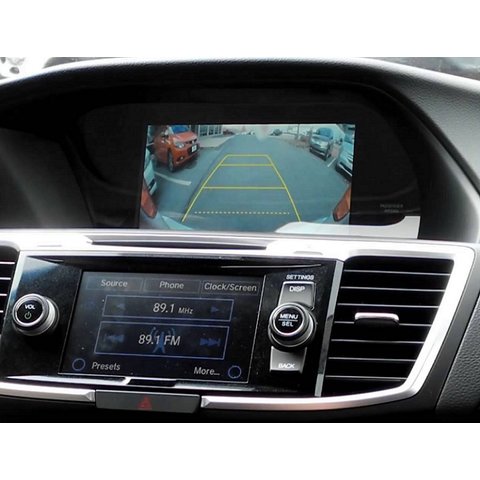

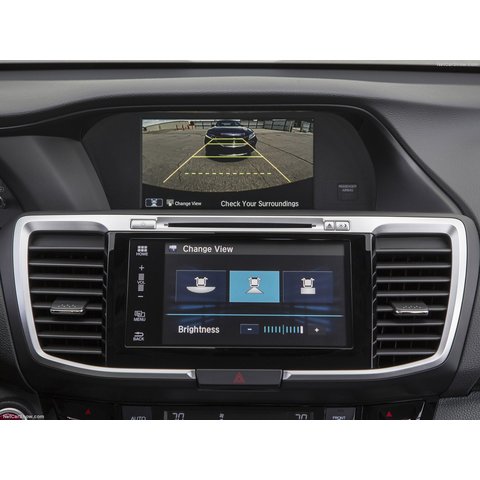

Зображення з камери заднього виду автоматично виводитиметься на екран при увімкненні заднього ходу. На зображення з нештатної камери накладатимуться адаптивні паркувальні лінії (адаптивні лінії слід активувати у сервісному меню). Кабель під'єднується до 24-х контактного гнізда (дивіться схему під'єднання).

Увага! Для того, щоб вхід для камери був активним, живлення додатково встановленої камери заднього виду має бути постійно під'єднаним до лінії АСС (перший поворот ключа). Залежно від типу встановленої камери, а саме, від робочої напруги, можна використовувати вихідну напругу монітора +8 В. Якщо ж камера вимагає для живлення понад +8 В, під'єднайте живлення камери до лінії АСС.

Увага! Після під'єднання камери слід виконати ініціалізацію під'єднаних пристроїв через сервісне меню магнітоли.

Найбільш поширені питання про кабелі для під'єднання відео та камер.

Як правильно під'єднати автомобільну камеру

Часті запитання про під'єднання камер

• Як під'єднати нештатну камеру заднього виду до штатного монітора
• Часті помилки при під'єднанні камери заднього виду

Кабель для під'єднання камери
Сумісність

Увага! Підтримуються лише камери у форматі NTSC.

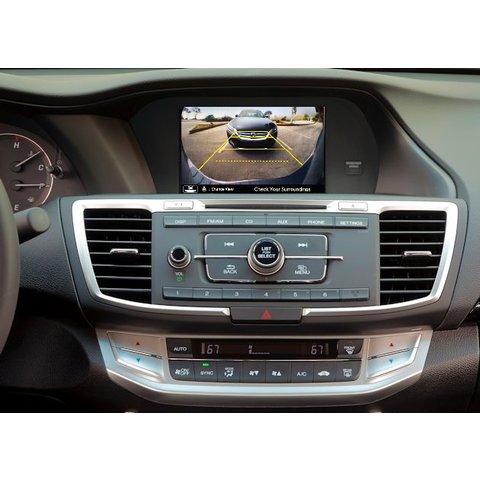

Фото надано для ознайомлення. Зовнішній вигляд панелі керування та монітора може відрізнятись, залежно від моделі автомобіля.

Кабель для під'єднання камери
Інструкції

• Завантажити схему під'єднання камери заднього виду
