Кабель для під'єднання камери в автомобілях Mazda 2006-2014 р.в.

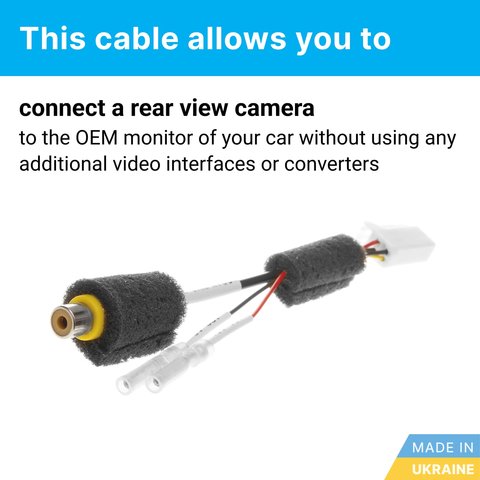

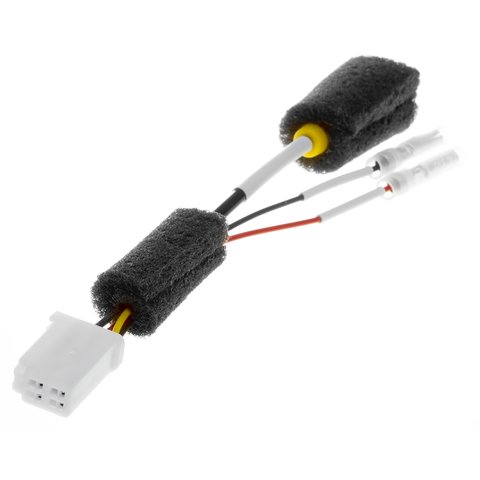

Кабель для під'єднання камери заднього виду в автомобілях Mazda 2006-2014 р.в. За допомогою цього кабелю ви зможете встановити нештатну камеру методом Plug&Play без пошкодження штатної проводки.

Зображення з камери заднього виду буде автоматично виводитись на екран при увімкненні заднього ходу. Під'єднання здійснюється до 4-контактного гнізда (дивіться схему під'єднання). Залежно від моделі магнітоли, це гніздо може знаходитись в іншому місці, ніж на схемі під'єднання. Після під'єднання штатні пристрої, які використовували це гніздо, не будуть пошкоджені та надалі працюватимуть, як і до під'єднання кабелю.

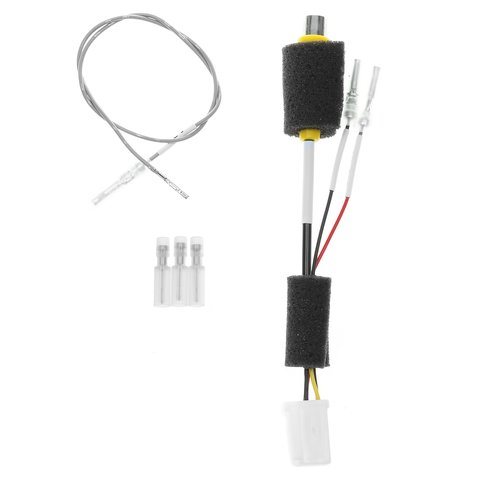

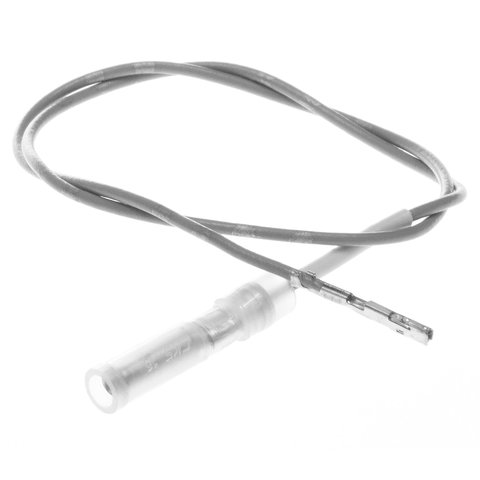

Увага! В деяких випадках, в проводці, під'єднаній до магнітоли, може бути відсутнім сигнал активації заднього ходу. Для таких випадків у нашому кабелі передбачений сірий провід з написом REV. Цей провід потрібно встановити, як вказано в інструкції, і під'єднати до нього +12 В, які з'являються при ввімкненні заднього ходу, наприклад, з ламп заднього ходу. Крім цього, в діагностичному меню магнітоли ви зможете перевірити під'єднання цього сигналу активації.

Увага! Для того, щоб вхід для камери був активним, живлення додатково встановленої камери заднього виду має бути постійно під'єднаним до лінії АСС (перший поворот ключа). Залежно від типу встановленої камери, а саме, від робочої напруги, можна використовувати вихідну напругу монітора +6 В. Якщо ж камера вимагає для живлення понад +6 В, під'єднайте живлення камери до лінії АСС.

Найбільш поширені питання про кабелі для під'єднання відео та камер.

Відеоогляд

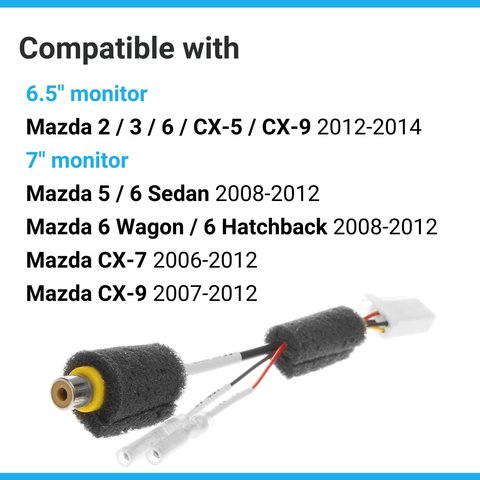

Сумісність

Несумісні моделі

Увага! Підтримуються лише камери у форматі NTSC.

Сумісні ГП

Несумісні ГП

Фото надано для ознайомлення. Зовнішній вигляд панелі керування та монітора може відрізнятись, залежно від моделі автомобіля.

Інструкції

• Завантажити схему під'єднання кабелю для Mazda
• Завантажити інструкцію активації сигналу заднього ходу
