Аналізатор батарей UNI-T UT3562+
Код: 932546
Аналізатор батарей UNI-T UT3562+
Все про товар
Повний опис
Доставка
Оплата
Гарантія
Ціна скоро буде
Все про товар
Гарантія: 24 місяців

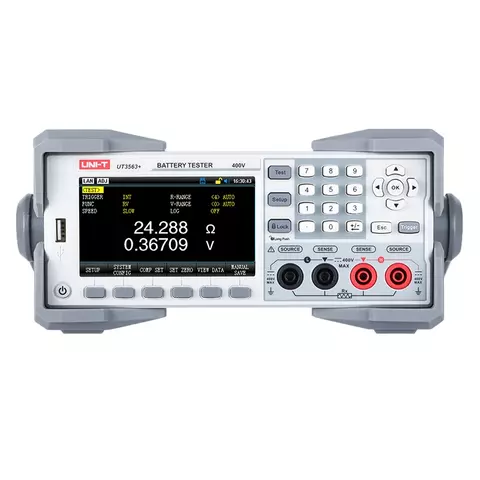

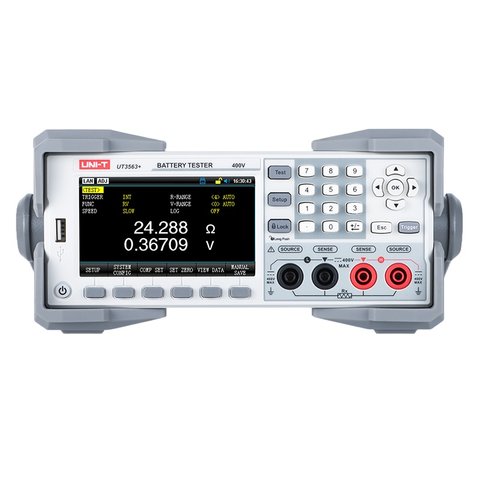

Діапазон вимірювання напруги: ≤100 В (точність: 0,01%). Діапазон вимірювання опору: ≤3,3 кОм (точність: 0,5%). Інтерфейси: RS-232/485, USB Device, LAN, Handler. РК-екран: 4,3''. Фото: UT3563+ Читати далі
Ціна скоро буде
Повний опис
UNI-T UT3562+ — це високоточний та швидкісний аналізатор батарей. Він вимірює опір від 0,0001 мОм до 3,3 кОм (з точністю 0,5%) та напругу постійного струму до 100 В (з точністю 0,01%), а швидкість вимірювання сягає 100 результатів на секунду. Це дозволяє ефективно використовувати його для серійного тестування акумуляторів.
Аналізатор підтримує інтерфейси RS-232C, RS-485, USB, LAN і Handler, а також протоколи SCPI та Modbus-RTU, що дає змогу інтегрувати його в автоматизовані системи тестування та здійснювати дистанційне керування.
UNI-T UT3562+ підходить для діагностики різних типів акумуляторів, зокрема літієвих, NiMH, NiCd, кнопкових, циліндричних і пакетних, та може використовуватися у виробництві й лабораторних умовах.
Особливості
- Точність вимірювання опору становить 0,5%, напруги — 0,01%. Роздільна здатність сягає 0,1 мкОм для опору та 10 мкВ для напруги
- Швидкість до 100 вимірювань на секунду забезпечує високу продуктивність під час серійного тестування акумуляторів
- LCD-дисплей діагоналлю 4,3": одночасне вимірювання опору й напруги та відображення результатів у режимі реального часу
- Вбудований компаратор підтримує багаторежимне сортування за категоріями Hi/Lo/In. Результати можуть супроводжуватися звуковим сигналом і передаватися через інтерфейс Handler
- Діапазон вимірювання опору: до 3,3 кОм
- Запис даних до 10 000 наборів і ручне збереження до 500 результатів
- Для максимальної точності вимірювань у тестері застосовується чотириконтактна схема підключення Кельвіна. Вона використовує окремі пари струмових контактів для подачі струму та потенціальних контактів для вимірювання напруги, що усуває вплив опору вимірювальних проводів
- Перевірка контакту: прилад контролює, чи забезпечений належний контакт вимірювальних проводів під час тестування
Технічні характеристики
| Модель | UT3562+ | UT3563+ | UT3564+ | UT3565+ | |
|---|---|---|---|---|---|
| Метод вимірювання | Чотириконтактна схема вимірювання змінним струмом | ||||
| Частота вимірювального струму | 1 кГц ±0,2 Гц | ||||
| Макс. вхідна напруга | ±100 В пост. струму | ±400 В пост. струму | ±1000 В пост. струму | ±1500 В пост. струму | |
| Макс. напруга заземлення | ±100 В пост. струму | ±400 В пост. струму | ±1000 В пост. струму | ±1500 В пост. струму | |
| Кількість каналів вимірювання | 1 канал | ||||
| Діапазон вимірювання опору (макс. показання, роздільна здатність, вимірювальний струм) | 3 мОм | 3,3000 мОм, 0,1 мкОм, 100 мА | |||
| 30 мОм | 33,000 мОм, 1 мкОм, 100 мА | ||||
| 300 мОм | 330,00 мОм, 10 мкОм, 10 мА | ||||
| 3 Ом | 3,3000 Ом, 100 мкОм, 1 мА | ||||
| 30 Ом | 33,000 Ом, 1 мОм, 100 мкА | ||||
| 300 Ом | 330,00 Ом, 10 мОм, 10 мкА | ||||
| 3 кОм | 3,3000 кОм, 100 мОм, 10 мкА | ||||
| Точність вимірювання опору | Повільна (Slow) | ±0,5% від показання ±10 од. мол. розряду (діапазон 3 мОм) ±0,5% ±5 (діапазони понад 30 мОм) |
|||
| Звичайна (Normal) | ±0,5% ±15 (діапазон 3 мОм) ±0,5% ±7 (діапазони понад 30 мОм) |
||||
| Швидка (Fast) | ±0,5% ±20 (діапазон 3 мОм) ±0,5% ±7 (діапазони понад 30 мОм) |
||||
| Ультрашвидка (EXFAST) | ±0,5% ±40 (діапазон 3 мОм) ±0,5% ±8 (діапазони понад 30 мОм) |
||||
| Температурний коефіцієнт опору | (±0,05% ±1)/°C (3 мОм) (±0,05% ±0,5)/°C (понад 30 мОм) |
||||
| Діапазон вимірювання напруги (макс. показання, роздільна здатність) |
6 В | 6,06000 В, 10 мкВ | 6,06000 В, 10 мкВ | — | — |
| 10 В | — | — | 9,99999 В, 10 мкВ | 9,99999 В, 10 мкВ | |
| 60 В | 60,6000 В, 100 мкВ | 60,6000 В, 100 мкВ | — | — | |
| 100 В | 101,000 В, 1 мВ | — | 99,9999 В, 100 мкВ | 99,9999 В, 100 мкВ | |
| 400 В | — | 404,000 В, 1 мВ | — | — | |
| 1000 В | — | — | 1010,00 В, 1 мВ (понад 1000,00 В, роздільна здатність: 10 мВ) |
— | |
| 1500 В | — | — | — | 1550,00 В, 1 мВ (понад 1000,00 В, роздільна здатність: 10 мВ) |
|
| Точність вимірювання напруги | Повільна (Slow) | ±0,01% від показання ±3 од. мол. розряду | |||
| Звичайна (Normal) | ±0,01% ±5 | ||||
| Швидка (Fast) | ±0,05% ±5 | ||||
| Ультрашвидка (EXFAST) | ±0,1% ±6 | ||||
| Температурний коефіцієнт напруги | (±0,001% ±0,3 )/°C | ||||
| Інші функції | |||||
| Швидкість вимірювання | EXFAST: 100 вимірювань/с Fast: 50 вимірювань/с Normal: 14 вимірювань/с Slow: 3 вимірювання/с |
||||
| Режим вибору діапазону | Автоматичний, ручний | ||||
| Напруга на розімкнутих контактах | <25 В | ||||
| Метод калібрування | Обнулення всього діапазону при короткому замиканні | ||||
| Перевірка контакту | Підтримується | ||||
| Функція імпульсного тестування | Підтримується | ||||
| Компаратор | ABS, PER та SEQ | ||||
| Handler | Опір HI/IN/LO, напруга HI/IN/LO, загальний статус непридатності | ||||
| Звукова сигналізація | Вимкнено, Pass, Fail | ||||
| Запуск вимірювання | Внутрішній, зовнішній (ручний та дистанційний) | ||||
| Запис даних | До 10 000 результатів | ||||
| Ручне збереження | 500 наборів даних вимірювань | ||||
| Керування файлами | Збереження умов тестування, до 30 файлів | ||||
| Блокування клавіш | Підтримується | ||||
| Загальні характеристики | |||||
| Дисплей | 4,3-дюймовий LCD-дисплей | ||||
| Мова | Англійська / спрощена китайська | ||||
| Інтерфейси підключення | RS232, RS485, USB, LAN, Handler, USB Host | ||||
| Протоколи підключення | SCPI, Modbus-RTU | ||||
| Температура / вологість для заявлених характеристик | 18–28°C / 30–65% відносної вологості (без конденсації) | ||||
| Температура / вологість експлуатації | 0–40°C / 20–70% відносної вологості (без конденсації) | ||||
| Температура / вологість зберігання | −20–70°C / ≤90% відносної вологості (без конденсації) | ||||
| Живлення | 100–120 В змінного струму / 200–240 В змінного струму; 50/60 Гц ±5% | ||||
| Споживана потужність | 25 ВА, запобіжник: T1A/250VAC, плавкий із затримкою спрацювання (внутрішній) | ||||
| Габарити (Ш × В × Г) | 215 × 88 × 350 мм | ||||
| Вага | 2,4 кг | ||||
| Умови вимірювання: Температура: 23°C ±5°C Вологість: 35–65% Обнулення: перед тестуванням Час прогрівання: понад 30 хвилин |
|||||
Завантажити технічні характеристики UNI-T UT3560+ (англ.)
Завантажити посібник користувача UNI-T UNI-T UT3560+ (англ.)
Комплектація
- Аналізатор батарей UNI-T UT3562+ — 1 шт.
- Кабель живлення — 1 шт.
- Кабель зв'язку RS232C — 1 шт.
- USB-кабель — 1 шт.
- Вимірювальні проводи Кельвіна UT-L87 — 1 шт.
- Вимірювальні щупи UT-L86 — 1 шт.
- Короткий посібник користувача — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
