Видеоинтерфейс для Mercedes-Benz E W211, CLS W219, SLK R171, ML W164, CLK W209, GL X164, C W203

Автомобильный видеоинтерфейс разработан для Mercedes-Benz Е-класса (W211), но также подходит к ряду других моделей Mercedes-Benz. Автомобильный видеоинтерфейс позволяет подключить внешние видеоустройства, такие как DVD-плеер, ТВ-тюнер, камера заднего вида и др. к встроенному монитору автомобиля.

Внимание!Видеоинтерфейс не совместим с мониторами, оборудованными LCD-экраном от Sharp.

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Технические характеристики

• Вход: мультистандартный интерфейс
  • Вход CVBS (для внешнего видеоустройства) x 2
  • Вход CVBS (для камеры заднего вида) x 1
  • Аналоговый вход RGB (выход монитора штатного компьютера) x 1
  • Аналоговый вход RGB (для навигационной системы) x 1 (опционально)
• Выход
  • CVBS-выход (видеовыход для установки монитора в подголовнике) x 1
  • RGB-выход (для ЖКД) x 1
  • Выбор выходного аудиосигнала 3 в 1
• Питание
  • Напряжение на входе: 8 В ~ 24 В постоянного тока
  • Максимальная потребляемая мощность: 5 Вт
• Переключение режимов входа
  • Выборочное отключение входных сигналов: возможность блокировки любого периферийного устройства при помощи DIP -переключателя.
  • Включение периферийного устройства при помощи пульта дистанционного управления или переключателя входных сигналов
  • Режим камеры заднего вида: камера заднего вида включается, только когда автомобиль сдает назад (невозможно переключиться на режим камеры заднего вида при помощи переключателя или пульта ДУ)
• Размеры главного блока : 129 мм х 75 мм х 21 мм

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Совместимость

Внимание!Видеоинтерфейс не совместим с мониторами, оборудованными LCD-экраном от Sharp.

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Инструкции

• Скачать инструкцию для автомобильного видеоинтерфейса для Mercedes-Benz W211 вер. 3.1.2 (на английском языке)
• Скачать инструкцию для автомобильного видеоинтерфейса для Mercedes-Benz W211 вер. 3.1 (на английском языке)
• Скачать руководство по установке автомобильного видеоинтерфейса для Mercedes-Benz W211 (на английском языке)

Автомобильный видеоинтерфейс для Mercedes-Benz W211
Комплектация

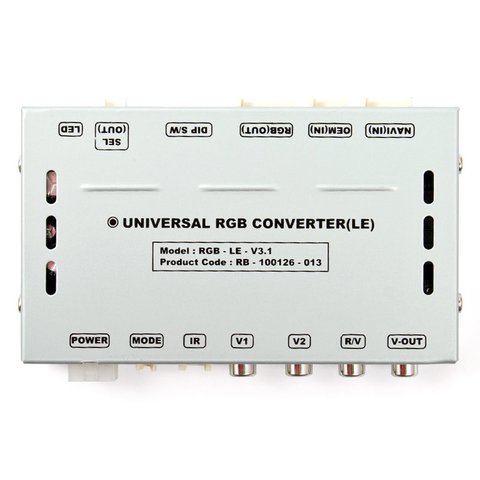

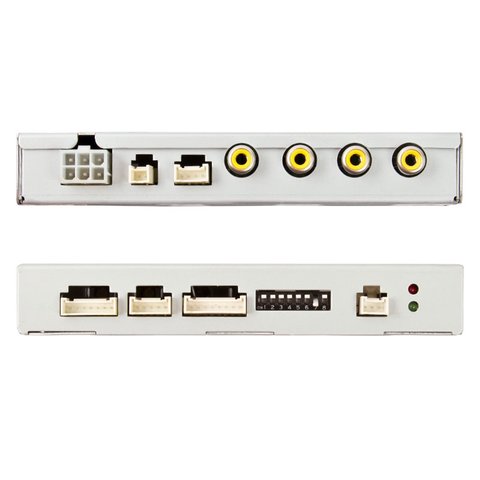

• Главный блок автомобильного видеоинтерфейса

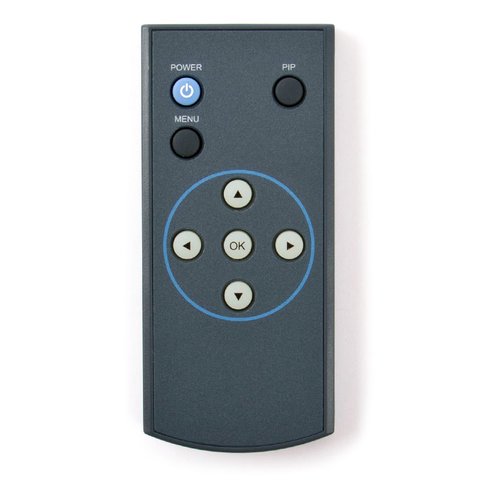

• Пульт дистанционного управления

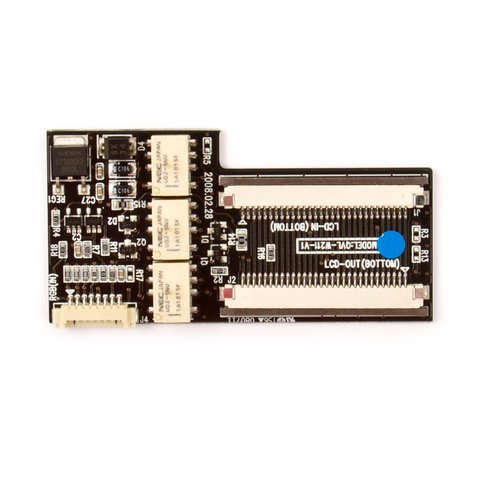

• Дополнительная плата

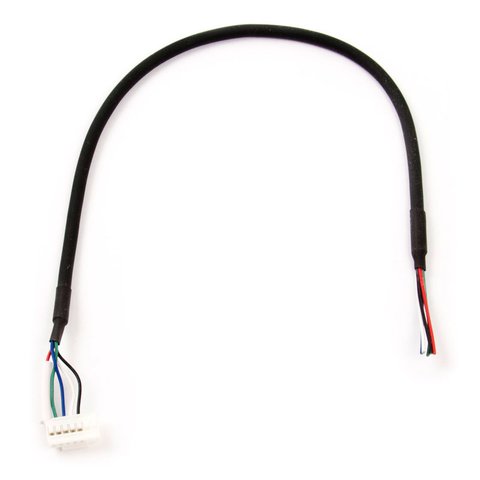

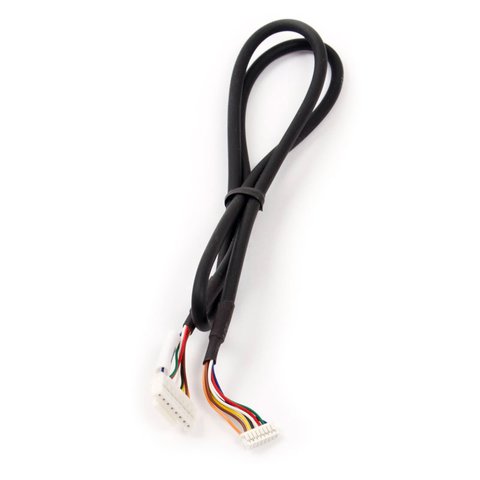

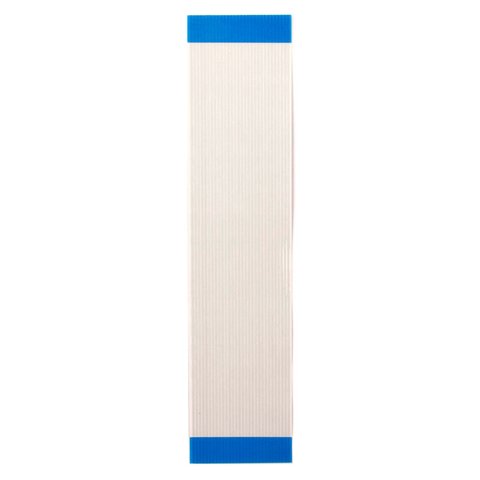

• Набор кабелей:
  • RGB(Out)

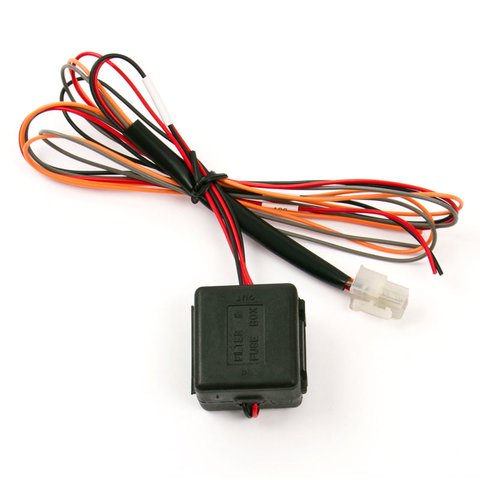

  • Кабель питания с защитным фильтром
  • RGB OEM

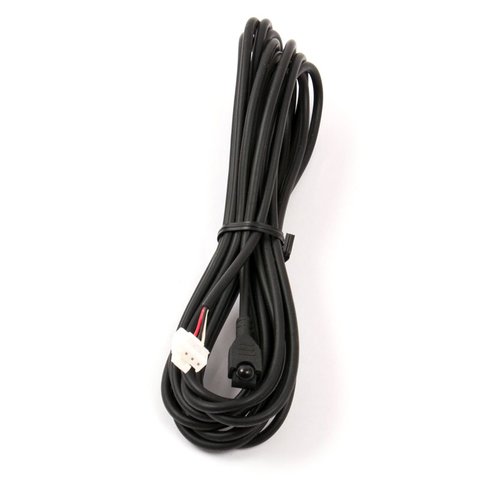

  • Кабель с ИК портом для пульта ДУ

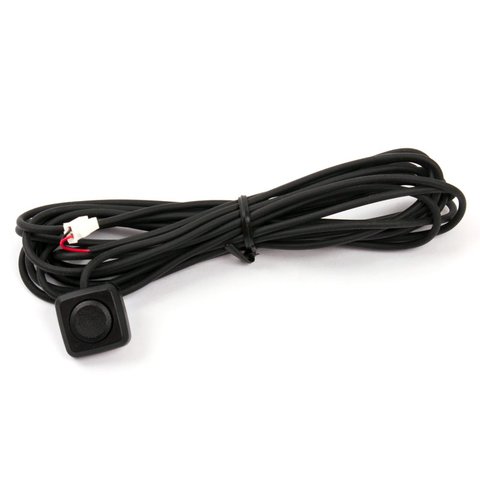

  • Кабель с кнопкой переключения режимов/устройств

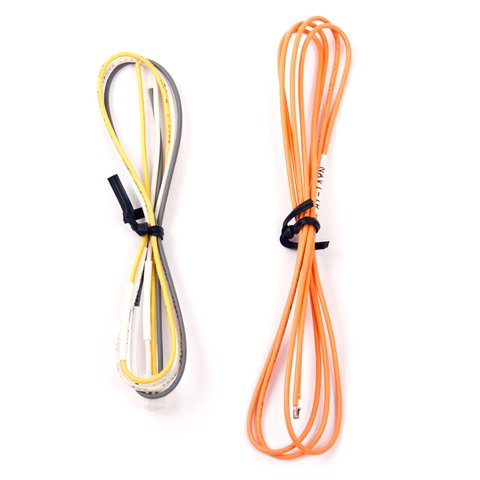

  • Кабель передачи аудиосигнала
  • RGB Navi
