Видеоинтерфейс для автомобилей Jeep Cherokee, Grand Cherokee и Dodge Durango

Автомобильный видеоинтерфейс служит для подключения дополнительных видеоустройств, например, навигационного блока или камеры заднего вида, к штатному монитору. Этот видеоадаптер подходит для автомобилей Jeep и Dodge из системой Uconnect 8.4AN/RA4.

Видеоинтерфейс для Jeep
Основные возможности

• Автоматическое отображение картинки с камеры заднего и переднего вида (в зависимости от включенной передачи)
• Переключение между видеоустройствами штатной кнопкой

Видеоинтерфейс для Jeep
Технические характеристики

• Входы
• RGB-вход для подключения навигации × 1
• AV × 3
• CVBS × 1 (для камеры заднего вида)
• LCD × 1
• Выходы
• LCD-выход
• CVBS ×2
• Линейный аудиовыход
• Переключение режимов
  • штатной кнопкой через CAN-шину (только если подключена проводка CAN)
  • Выборочное отключение входных сигналов с помощью DIP-переключателей
  • переключение входных сигналов выносной кнопкой или пультом ДУ
• Общее
• Напряжение на входе: 8 В DC ~ 18 В DC
• Максимальная потребляемая мощность: 4 Вт
• Размеры
  • 125 мм × 105 мм × 21 мм

Видеоинтерфейс для Jeep
Совместимость

Фото представлено в ознакомительных целях. Внешний вид панели управления и монитора может незначительно отличаться, в зависимости от модели автомобиля.

Видеоинтерфейс для Jeep
Инструкции

• Скачать инструкцию для видеоинтерфейса для Jeep

Видеоинтерфейс для Jeep
Комплектация

• Видеоинтерфейс

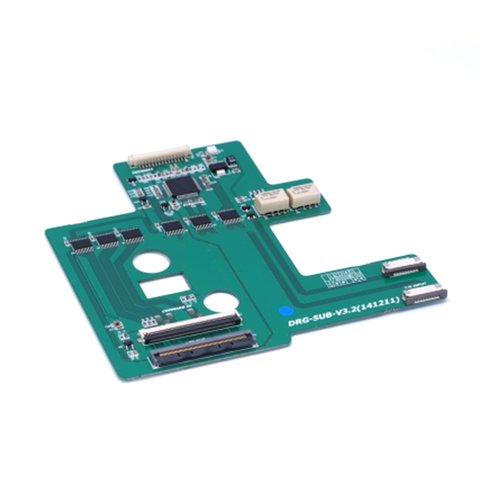

• Дополнительная плата

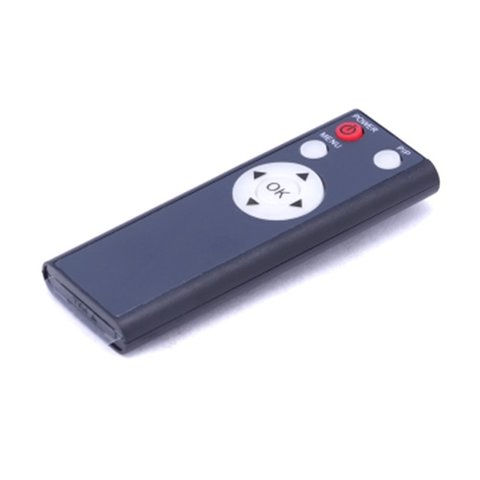

• Пульт ДУ

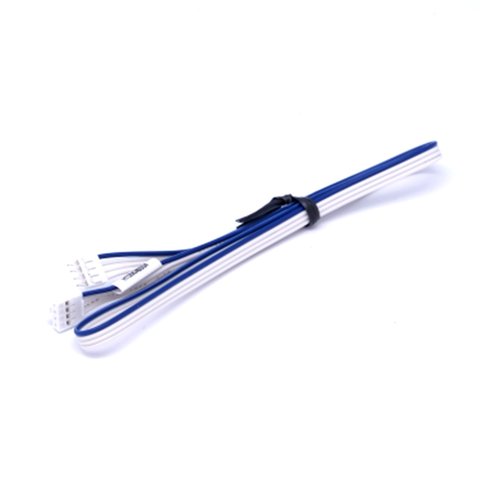

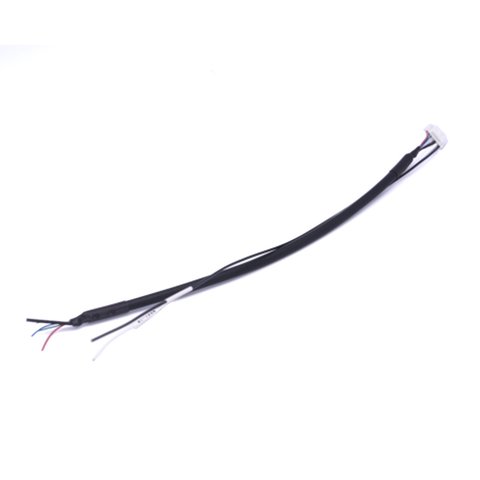

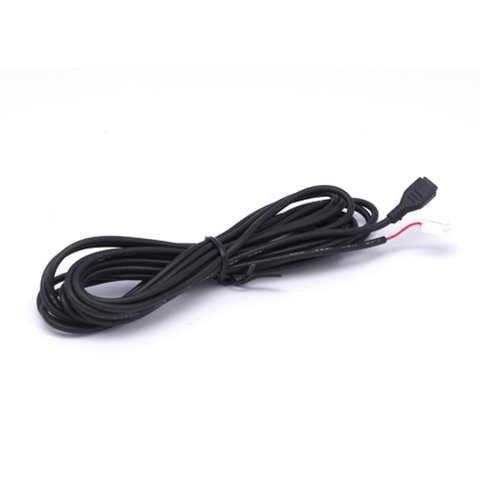

• Набор кабелей:

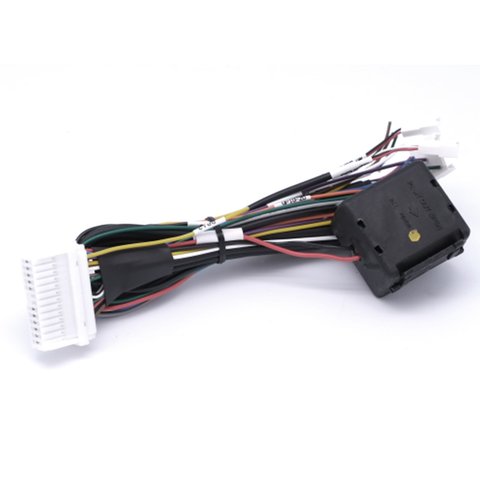

  • Кабель питания

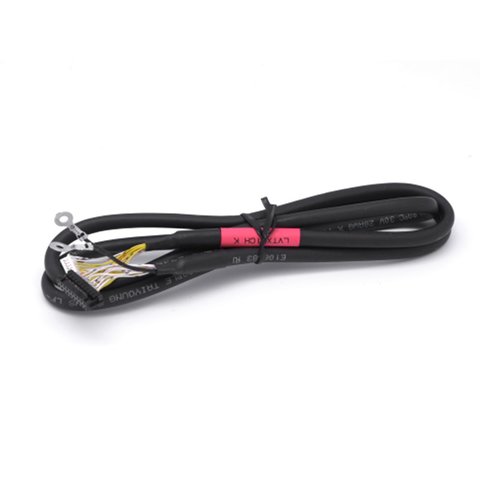

  • LVDS-кабель

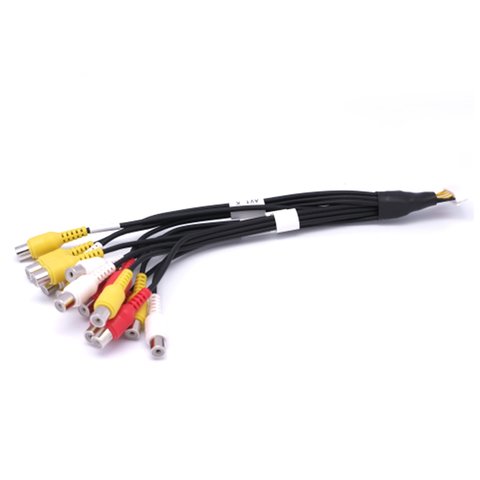

  • A/V-кабель

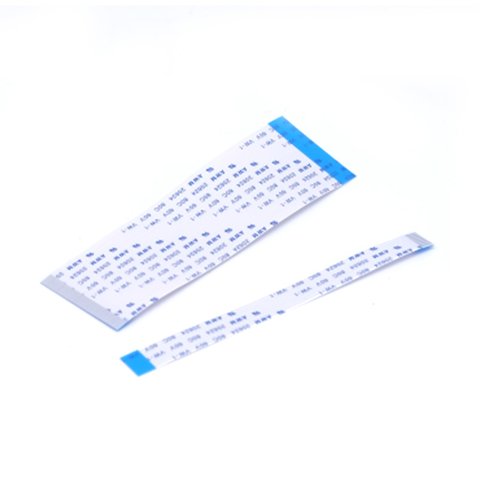

  • Шлейф – 2 шт.
  • RGB-кабель
  • TOUCH OUT-кабель
  • REAR-кабель
  • IR-кабель
  • Кабель с выносной кнопкой переключения сигналов
