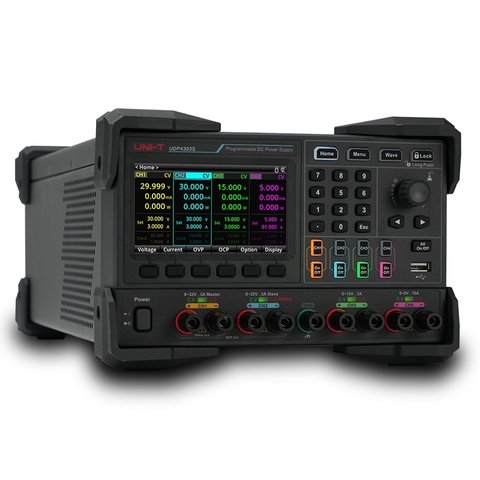

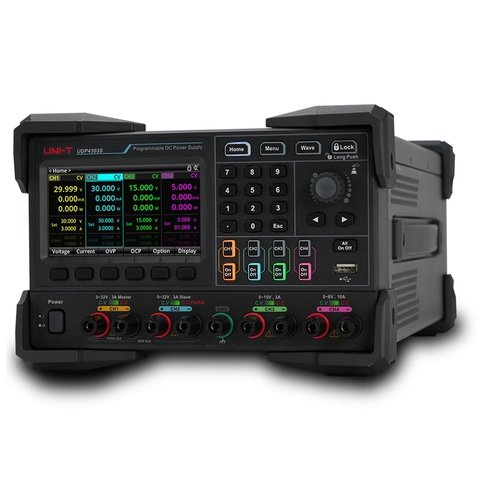

Блок питания UNI-T UDP4303S
Код: 925999
Блок питания UNI-T UDP4303S
Все про товар
Полное описание
Характеристики
Доставка
Оплата
Гарантия
83244.00 ₴
Все про товар
4 канала, 297 Вт, CH1-2: 32 В/3 А, CH3: 15 В/3 А, CH4: 6 В/10 А, точность <0.03%, 1 мВ/1 μА, интерфейсы: USB, RS-232, LAN, Digital I/O Читать далее
83244.00 ₴
Оптом дешевле
Полное описание
UNI-T UDP4303S — программируемый линейный источник питания постоянного тока с двумя выходами 32 В/3 А, одним выходом 15 В/3 А и одним выходом 6 В/10 А. Обеспечивает низкую нагрузочную регуляцию и низкий уровень пульсаций, при этом каждый канал изолирован от остальных. Все четыре канала поддерживают функцию дистанционного измерения (4-проводное подключение). Каналы 1 и 2 поддерживают внутреннее последовательное и параллельное соединение, что делает устройство универсальным для различных применений.
Устройство оснащено интерфейсом RS232, поддерживает протокол SPI, Ethernet и несколько цифровых интерфейсов ввода/вывода, что обеспечивает возможность удаленного управления. Цветной ЖК-дисплей 4,3 дюйма обеспечивает удобное управление всеми функциями устройства: настройкой выходов по списку и с задержкой, запуском по триггеру, мониторингом, записью данных, отображением форм сигналов, предустановками выходных параметров, системными настройками, выбором языка, а также доступом к встроенному веб-интерфейсу.
Особенности
- 32 В/3 А, 32 В/3 А, 15 В/3 А, 6 В/10 А
- Электрическая изоляция между 4 каналами, независимые выходы, максимальная выходная мощность 297 Вт
- 4,3-дюймовый TFT-ЖК дисплей
- Поддержка внутреннего последовательного и параллельного соединения для каналов 1 и 2
- Высокое разрешение по току: 1 мкА
- Возможность измерения и отображения динамических диапазонов тока
- Отличная точность программирования и обратного считывания
- Быстрое время отклика на переходные процессы: < 50 мкс
- Выходные разъемы на передней и задней панелях
- Поддержка 2-проводного и 4-проводного дистанционного измерения
- Поддержка до 512 последовательных выходных групп с минимальным временем удержания 1 мс и встроенными базовыми формами сигналов
- Низкий уровень пульсаций и шума: < 350 мкВ RMS / 2 мВ пик-пик
- Время обработки команды: < 10 мс
- Автоматическое переключение между диапазонами низкого и высокого тока
- Поддержка таймерного выхода, анализа энергопотребления (IoT), записи и анализа данных
- Поддержка импульсных токов с минимальной длительностью 1 мс
- Совместимость с форм-фактором 3U, половинная ширина стойки
- Поддержка управления с компьютера
- Многоуровневая защита: OVP/OCP/OTP/Sense; время срабатывания защиты по току (OCP) можно задавать от 0 до 1000 мс
- Измерение низкого и высокого тока с высокой скоростью выборки: 8 квыб/с при полном числе каналов
- Разнообразные стандартные интерфейсы: USB Host, USB Device, RS-232, Sense, LAN и цифровой ввод/вывод (на основе SCPI)
Технические характеристики
| Номинальные выходные параметры | напряжение | каналы 1 и 2: 0-32 В×2 канал 3: 0-15 В канал 4: 0-6 В |
| ток | каналы 1 и 2: 0-3 А×2 канал 3: 0-3 А канал 4: 0-10 А |
|
| мощность | 297 Вт | |
| Режим стабилизации напряжения | коэффициент стабилизации | по сети: < 0,01% + 2 мВ |
| По нагрузке: < 0,01% + 2 мВ | ||
| пульсации и шум | < 350 мкВ RMS / 2 мВ пик-пик (20 Гц-20 МГц) | |
| время отклика на переходный процесс | < 50 мкс (менее 50 мкс для восстановления в пределах ±15 мВ после скачка нагрузки от 50% до 100%) |
|
| время обработки команды | < 10 мс | |
| виапазон выходного напряжения | плавно регулируется от 0 до номинального значения | |
| Режим стабилизации тока | коэффициент стабилизации | по сети: < 0,01% + 250 мкА |
| по нагрузке: < 0,01% + 250 мкА | ||
| пульсации тока | < 2 мА RMS | |
| диапазон выходного тока | плавно регулируется от 0 до номинального значения | |
| Измерения | отображение | напряжение: 5-разрядное; ЖК-дисплей |
| ток: 5 разрядов (при выходе 10 А на 4 канале - 6 разрядов) | ||
| разрешение программирования | напряжение: 1 мВ | |
| ток: 0,1 мА | ||
| разрешение обратного считывания | напряжение: 1 мВ | |
| ток: 0,1 мА (низкий ток: 1 мкА), частота выборки: 8 квыб/с | ||
| точность программирования за 1 год (25±5℃) | напряжение: каналы 1-3: ±(0,03% + 8 мВ), канал 4: ±(0,04% + 4 мВ) | |
| ток: каналы 1-3: ±(0,15% + 5 мА), канал 4: ±(0,15% + 10 мА) | ||
| точность обратного считывания за 1 год (25±5℃) | напряжение: каналы 1-3: ±(0,03% + 8 мВ), канал 4: ±(0,08% + 3 мВ) | |
| ток: каналы 1-3: ±(0,15% + 5 мА), канал 4: ±(0,15% + 10 мА) 0,25% + 28 мкА (при измерении низкого тока в постоянных условиях) |
||
| Время отклика при программировании напряжения (1% общего изменения) | каналы 1-3 | рост: полная нагрузка < 50 мс; холостой ход < 30 мс |
| падение: полная нагрузка < 50 мс; холостой ход < 400 мс | ||
| канал 4 | рост: полная нагрузка < 15 мс; холостой ход < 14 мс | |
| падение: полная нагрузка < 20 мс; холостой ход < 100 мс | ||
| Температурный коэффициент на 1℃ (% от выходного значения + смещение) | канал 1 | напряжение: 0,01% + 4 мВ; ток: 0,01% + 2 мА |
| канал 2 | напряжение: 0,01% + 4 мВ; ток: 0,01% + 2 мА | |
| канал 3 | напряжение: 0,01% + 4 мВ; ток: 0,01% + 2 мА | |
| канал 4 | напряжение: 0,01% + 4 мВ; ток: 0,01% + 3 мА | |
| Блокировка клавиш | да | |
| Отображение форм сигнала | да | |
| Таймер | да | |
| Задержка | да | |
| Запись, анализ, мониторинг | да | |
| Интерфейсы | USB Host, USB Device, LAN, цифровой ввод/вывод | |
| Хранение настроек | не менее 10 групп | |
| Дисплей | 4,3-дюймовый TFT ЖК, WVGA (480×272) | |
| Входное напряжение | AC 100 В / 120 В / 220 В / 230 В ±10%, 50/60 Гц | |
| Рабочая температура | 0℃ до +40℃ | |
| Температура хранения | -10℃ до +60℃ | |
| Влажность | 20% до 80% относительной влажности | |
| Высота | До 2000 метров | |
| Вес | 10,5 кг | |
| Габариты (Ш×В×Г) | 225 мм × 159,6 мм × 445 мм | |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UDP4303S (англ.).
Комплектация
- Блок питания UNI-T UDP4303S — 1 шт.
- Кабель питания 3C — 1 шт.
- USB-кабель — 1 шт.
- Заводской протокол калибровки — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
