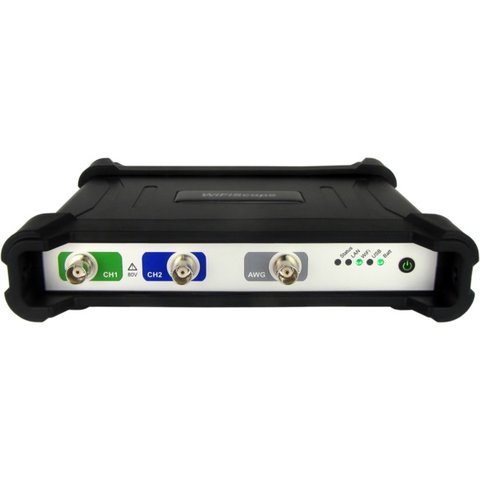

Цифровой осциллограф TiePie WiFiScope WS5-540
Все про товар
Полное описание
TiePie WiFiScope WS5 – это мощный сверхскоростной WiFi-осциллограф, c частотой дискретизации до 500 МВыб/с, высоким разрешением 12, 14 и 16 бит и объемом памяти 64 млн точек (опционально) и встроенным генератором сигналов произвольной формы 40 МГц 14 бит с постоянным объемом данных (CDS) и выходным напряжением 24 В пик-пик, генерирующий истинные формы сигналов. Осциллограф поддерживает непрерывные потоковые измерения до 20 Мвыб/с и может быть синхронизирован с другими осциллографами с помощью интерфейса CMI. Это позволяет создать многоканальный комбинированный прибор с синхронизированной временной базой. Интерфейс CMI доступен по умолчанию в WiFiScope WS5. Опционально WiFiScope WS5 может поставляться с функцией SureConnect для проверки подключения и измерения сопротивления на каждом канале.
Подключение по Wi-Fi
Использовать осциллограф на базе компьютера еще никогда не было так просто! Просто включите прибор и запустите программное обеспечение.
- Не требуются кабели питания, так как прибор работает от аккумулятора и может функционировать несколько часов при полностью заряженной батарее.
- Не требуются соединительные кабели, так как подключение к компьютеру осуществляется по Wi-Fi.
Это позволяет проводить полностью изолированные измерения, без прямого соединения с компьютером. WiFiScope WS5 можно разместить рядом с любым тестируемым объектом, даже если к нему сложно добраться, или на движущихся объектах, где проводные соединения невозможны. Поскольку WiFiScope WS5 не подключен к компьютеру, отсутствует риск его повреждения.
LAN-подключение
При измерениях в удаленных местах, где доступна проводная сеть, WiFiScope WS5 можно использовать через LAN-порт. В этом случае измерения можно выполнять из любой точки сети, не располагая компьютер рядом с тестируемым объектом.
Благодаря гигабитному LAN-подключению, WiFiScope WS5 может достигать более высокой производительности потоковой передачи по сравнению с WiFi.
USB 3.0-подключение
Если беспроводное или LAN-подключение не требуется или невозможно, WiFiScope WS5 можно подключить через порт USB 3.0. Это обеспечивает еще более высокую производительность потоковой передачи. Кроме того, при подключении через USB, WiFiScope WS5 можно комбинировать с другими осциллографами через интерфейс CMI.

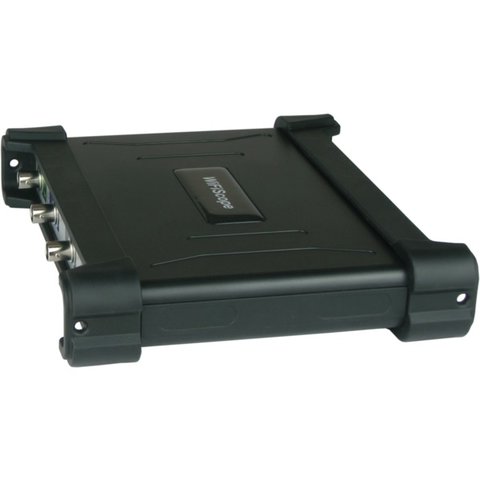

Надежная и прочная конструкция
WiFiScope WS5 отличается прочным дизайном. Его корпус оснащен резиновыми защитными элементами спереди и сзади. Они защищают осциллограф от повреждений при механических ударах. Резина помогает поглощать удары и защищает разъемы на передней и задней панели устройства.
Кроме того, резина предотвращает скольжение прибора. Защитные элементы имеют специальные выемки, которые упрощают штабелирование приборов. Также предусмотрены отверстия для крепления ремня, позволяющие подвесить прибор рядом с тестируемым объектом.
SureConnect
Во время измерения функция проверки соединения SureConnect WiFiScope WS5 в режиме реального времени проверяет наличие электрического контакта между измерительным щупом/зажимом и испытуемым объектом. Больше никаких сомнений: проблема в отсутствии контакта или действительно нет сигнала.
Синхронизация нескольких осциллографов
WiFiScope WS5 оснащен продвинутой шиной синхронизации CMI, позволяющей подключать несколько WiFiScope WS5 с помощью кабелей TP-C50H Coupling CMIs и использовать их как комбинированный осциллограф. При этом все осциллографы будут работать с одинаковой частотой дискретизации. Помимо шины синхронизации, CMI также содержит шину триггера и шину обнаружения. Максимальное количество подключаемых приборов ограничено количеством доступных USB- портов.
Если нужно синхронизировать приборы, расположенные далеко друг от друга, можно использовать беспроводной модуль синхронизации нескольких приборов WCMI. Модули WCMI подключаются к расширительному порту приборов и позволяют синхронизировать устройства на расстоянии до 400 м.
Высокая точность
WiFiScope WS5 проводит измерения с разрешением 14 и 16 бит. Таким образом, разрешение сигнала, измеренного с его помощью, в 256 раз больше, чем у большинства автономных осциллографов, которые обычно имеют низкое разрешение 8 или 9 бит. Высокое разрешение WiFiScope WS5 позволяет измерять сигналы с большей точностью. Погрешность квантования при этом значительно ниже.
Высокая точность
WiFiScope WS5 проводит измерения с разрешением 14 и 16 бит. Таким образом, разрешение сигнала, измеренного с его помощью, в 256 раз больше, чем у большинства автономных осциллографов, которые обычно имеют низкое разрешение 8 или 9 бит. Высокое разрешение WiFiScope WS5 позволяет измерять сигналы с большей точностью. Погрешность квантования при этом значительно ниже.
Большой объем памяти
При измерениях с высокой частотой дискретизации, необходимо больший объем памяти, чтобы иметь возможность записать весь сигнал в буфер. В то время как большинство осциллографов имеют память 2,5 тыс. точек или 100 тыс. точек, WiFiScope WS5 предлагает до 32 МБ памяти на канал. Таким образом, пользователь получает в 300-100000 раз больше памяти. Преимущество большого объема памяти – это возможность точного однократного захвата быстрых явлений. Например, все последовательные коммуникации, такие как сигналы шины CAN, могут быть измерены в одной записи для последующего просмотра и анализа.
Низкочастотный генератор произвольных сигналов с низкими искажениями
WiFiScope WS5 – первый WiFi-осциллограф с высоким разрешением и встроенным генератором сигналов с низкими искажениями частотой 30 МГц. Встроенный генератор произвольных сигналов использует технологию синтеза сигналов CDS, разработанную компанией TiePie. Обеспечивает высочайшую точность сигналов в своем классе благодаря уровню паразитных искажений до -85 дБ на частоте сигнала 100 кГц, очень ровному амплитудному спектру и времени нарастания 8 нс.
Синхронизация осциллографа и генератора
Высокоточный WiFi-осциллограф и генератор произвольных сигналов в WiFiScope WS5 могут легко синхронизироваться, задавая источник триггера осциллографа на одно или несколько триггерных событий генератора: старт, остановка и новый период.
Многофункциональное ПО Multi Channel
WiFiScope WS5 поставляется с многофункциональным программным обеспечением Multi Channel, которое позволяет использовать его как осциллограф, так и как анализатор спектра, регистратор данных, мультиметр и анализатор протоколов.
Быстрая настройка
Для упрощения настройки измерений, данное ПО содержит множество быстрых настроек практически для любого применения. Каждая из них содержит основные параметры для конкретного измерения, а также дополнительную информацию, например, как подключить WiFiScope и/или аксессуары. Готовые настройки также могут содержать эталонные сигналы. После загрузки быстрой настройки можно выполнить конкретное измерение и, при необходимости, внести в нее небольшие изменения.
Быстрые настройки удобно организованы в древовидную структуру, упорядоченную по областям применения. Всего несколько щелчков мышью позволяют выполнить сложное измерение.
Гибкие отображения сигналов
Программное обеспечение Multi Channel, анализатор спектра и регистратор данных предлагают максимально гибкие способы отображения всех аспектов измеренных сигналов. Оно может иметь один или несколько графиков, каждый из которых отображает один или несколько сигналов. Каждый график может показывать разные части сигнала. Графики могут отображать сигнал(ы) WiFiScope в режиме Yt, XY или как частотный спектр с или без интерполяции. Цвета всех элементов на графике можно настроить по вашему усмотрению. Размеры графиков можно настроить, графики могут располагаться в одном окне или в отдельных окнах, которые можно размещать в любом месте на рабочем столе.
Многофункциональный генератор произвольных сигналов
Для генерации тестовых сигналов программное обеспечение Multi Channel Oscilloscope также включает в себя многофункциональный генератор произвольных сигналов.
Генератор произвольных сигналов — это прибор, который может генерировать повторяющиеся или одиночные сигналы. Эти сигналы могут иметь заранее заданную стандартную форму, например, синусоиду или прямоугольную волну, как в традиционных генераторах функций. Однако сигналы также могут иметь произвольную форму, определяемую пользователем. Такие сигналы можно создавать с помощью программного обеспечения Multi Channel Oscilloscope или внешней программы, а также использовать ранее измеренные сигналы, сохраненные с помощью Handyscope, и загружать их в генератор.
Генератор в программном обеспечении Multi Channel Oscilloscope может быть полностью синхронизирован с осциллографом этого же программного обеспечения, используя специальные триггерные сигналы генератора. Это позволяет осциллографу срабатывать на начало генерируемого сигнала, на каждый новый период или на завершение генерируемого сигнала.
Неограниченное масштабирование
При измерении с высокой частотой дискретизации обязательна большая длина записи, в противном случае буфер данных будет заполнен до того, как сигнал будет измерен. Поэтому осциллографы WiFiScope могут иметь длину записи до 256 млн точек на канал.
Для удобного просмотра всех данных и в то же время возможности увидеть все детали сигналов, программное обеспечение Multi Channel, осциллограф, анализатор спектра и регистратор данных поддерживают сложные алгоритмы рисования сигналов с возможностью неограниченного масштабирования. Полный сигнал можно отобразить на экране любого размера без потери информации. При этом можно увеличивать изображение до любого необходимого уровня, чтобы рассмотреть самые мелкие детали сигналов. Увеличение в 1 миллион раз и даже больше — это не проблема, можно увеличить изображение гораздо дальше уровня выборки.
Высокодетализированный анализатор спектра
Высокодетализированный анализатор спектра в программном обеспечении Multi Channel Oscilloscope полностью использует преимущества глубокой памяти осциллографов с высоким разрешением. Глубокая память обеспечивает невероятно низкую разрешающую способность по полосе частот — всего 7,45 Гц при диапазоне частот 500 МГц, а также вертикальный динамический диапазон 140 дБ. Быстрые и мощные FFT-алгоритмы с множеством оконных функций на выбор позволяют видеть самые мелкие частотные компоненты в ваших сигналах.
Функция отображения нескольких окон в анализаторе спектра программного обеспечения Multi Channel Oscilloscope позволяет одновременно просматривать несколько участков спектра, что обеспечивает лучшее понимание анализируемых сигналов.
Особенности
- Разрешение: 8, 12, 14, 16 бит
- Точность по вертикали постоянного тока: 0,25 % (типичная 0,1%)
- Частота дискретизации: до 500 МВыб/с
- Полоса пропускания: 250 МГц
- Объем памяти: до 32 MБ на канал
- Максимальная скорость потоковой передачи: 20 Мвыб/с, 14 бит
- Точность временной базы: 1 ppm
- Генератор произвольных сигналов
- Частота: от 1 мкГц до 40 МГц для синусоидальных, прямоугольных, треугольных, импульсных и произвольных сигналов
- Выходное напряжение: от -12 до 12 В (24 В пик-пик)
- Объем памяти: до 64 MБ
- Частота дискретизации: до 240 МВыб/с, 14 бит
- Уровень паразитных (негармонических) искажений: < -85 дБ
- Время нарастания и спада: 8 нс
Технические характеристики
| Система сбора данных | |||||
|---|---|---|---|---|---|
| Количество каналов ввода | 2 аналоговых | ||||
| CH1, CH2 | BNC, гнездо | ||||
| Тип | C одним вводом | ||||
| Разрешение | Выбирается пользователем в ПО Основное: 8, 12, 14 бит Улучшенное: 16 бит |
||||
| Точность DC | 0,25 % (типично 0,1 %) от полной шкалы ± 1 LSB | ||||
| Шум | CH1 | CH2 | |||
| 325 мкВ RMS (диапазон 200 мВ, 12 бит, 50 МВыб/с) 90 мкВ RMS (диапазон 200 мВ, 16 бит, 6,25 МВыб/с) |
220 мкВ RMS (диапазон 200 мВ, 12 бит, 50 МВыб/с) 70 мкВ RMS (диапазон 200 мВ, 16 бит, 6,25 МВыб/с) |
||||
| Диапазоны (полная шкала) | ±200 мВ ±2 В ±20 В |
±400 м ±4 В ±40 В |
±800 мВ ±8 В ±80 В |
||
| Режим входа | AC/DC | ||||
| Сопротивление | 1 МОм / 25 пФ ± 1% | ||||
| Максимальное напряжение | 200 В (DC + пиковое AC < 10 кГц) | ||||
| Максимальное напряжение при использовании щупа 1:10 | 600 В (DC + пиковое AC < 10 кГц) | ||||
| Полоса пропускания (-3дБ) при 75% от полной шкалы входного сигнала | CH1 | CH2 | |||
| 250 МГц | 250 МГц (серийный номер < 41382: 100 МГц) | ||||
| Граничная частота подключения по переменному току (-3 дБ) | ±1,5 Гц | ||||
| ПО SureConnect | Доступно как опция Максимальное напряжение на соединении: 200 В (DC + пиковое AC < 10 кГц) |
||||
| Измерение сопротивления (доступно как опция) | |||||
| Диапазоны (полная шкала) | 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм |
200 Ом 2 кОм 20 кОм 200 кОм 2 МОм |
500 Ом 5 кОм 50 кОм 500 кОм |
||
| Точность | 1% от полной шкалы | ||||
| Время отклика (до 95%) | < 10 мкс | ||||
| Максимальная частота дискретизации | WS5-540 | WS5-530 | WS5-220 | ||
| 8/12 бит, один канал | 500 МВыб/с | 500 МВыб/с | 200 МВыб/с | ||
| 8/12 бит, два канала | 200 МВыб/с | 200 МВыб/с | 100 МВыб/с | ||
| 14 бит | 100 МВыб/с | 100 МВыб/с | 50 МВыб/с | ||
| 16 бит | 6,25 МВыб/с | 6,25 МВыб/с | 3,125 МВыб/с | ||
| Максимальная скорость передачи данных 1 2 | |||||
| 8 бит, один канал | 40 МВыб/с | 40 МВыб/с | 20 МВыб/с | ||
| 8 бит, два канала | 20 МВыб/с | 20 МВыб/с | 10 МВыб/с | ||
| 12/14 бит, один канал | 20 МВыб/с | 20 МВыб/с | 10 МВыб/с | ||
| 12/14 бит, два канала | 10 МВыб/с | 10 МВыб/с | 5 МВыб/с | ||
| 16 бит | 6,25 МВыб/с | 6,25 МВыб/с | 3,125 МВыб/с | ||
| 1. На некоторых компьютерах максимальная скорость передачи данных может быть недоступна из-за ограничений компьютера. 2. При подключении через WiFi максимальная скорость передачи данных ограничена и зависит от качества сети WiFi. |
|||||
| Память | Стандарт | Опционально | |||
| Один канал | 256 кБ на канал | 64 МБ на канал | |||
| Два канала | 128 кБ на канал | 32 МБ на канал | |||
| Источник тактовой частоты выборки | |||||
| Внутренний | TCXO Точность: ± 0,0001 % Стабильность: ± 1 ppm при 0°C до 55°C Старение генератора развертки: ±1 ppm/год |
||||
| Внешний | LVDS, на вспомогательных разъемах Диапазон входных частот: 10 МГц ± 1%; 16,369 МГц ± 1% |
||||
| Триггер (доступен только в режиме осциллографа, недоступен в режиме потоковой передачи данных) | |||||
| Система | цифровая, 2 уровня | ||||
| Источник | CH1, CH2, OR, цифровой внешний запуск генератора, новый период генератора, остановка генератора |
||||
| Режимы триггера | восходящий фронт, нисходящий фронт, любой фронт внутри окна, за пределами окна, вход в окно, выход из окна ширина импульса |
||||
| Регулировка уровня | 0 до 100% от полной шкалы | ||||
| Регулировка гистерезиса | 0 до 100% от полной шкалы | ||||
| Разрешение | 0,006 % (14, 16 бит) / 0,025 % (12 бит) | ||||
| Предварительный триггер | 0 до выбранной длины записи, разрешение 1 выборка | ||||
| Посттриггер | 0 до выбранной длины записи, разрешение 1 выборка | ||||
| Удержание триггера | от 0 до 63 MSamples, разрешение 1 выборка | ||||
| Задержка триггера | от 0 до 16 GSamples, разрешение 1 выборка | ||||
| Сегментированный триггер | Только для моделей с опцией расширенной памяти Максимальное количество сегментов: 1024 Минимальная длина сегмента: 1 выборка Максимальная длина сегмента: 32 М / количество сегментов, 64 M / количество сегментов, измеряющих один канал Время повторного запуска триггера: зависит от частоты выборки, <700 нс на максимальной частоте выборки |
||||
| Цифровой внешний триггер | Вход: контактные штырьки разъема расширения 1, 2 и 3 Диапазон: 0 до 2,5 В (TTL) Связь: DC |
||||
| Фазовое дрожание | Зависит от источника и частоты выборки: Источник = канал: ≤ 1 выборка Источник = внешний или генератор: - Частота выборки = 500 МВыб/с: ≤ 8 выборок - Частота выборки < 500 МВыб/с: ≤ 4 выборки - Частота выборки ≤ 100 МВыб/с: ≤ 1 выборка |
||||
| Генератор произвольных сигналов (AWG) | |||||
| Формы сигналов | Стандартные: синус, квадрат, треугольник, импульс, шум, постоянный ток (DC) | ||||
| Характеристики сигналов | |||||
| Синусоидальный сигнал | WS5-540 | WS5-530 | WS5-220 | ||
| Частотный диапазон | 1 мкГц - 40 МГц | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | ||
| Неравномерность амплитудной характеристики (относительно 1 кГц) | |||||
| < 100 кГц | ±0,1 дБ | ||||
| < 5 МГц | ±0,15 дБ | ||||
| < 20 МГц | ±0,3 дБ (амплитуда ≤ 11 В (22 Впп)) | ||||
| < 30 МГц | ±0,4 дБ (амплитуда ≤ 9 В (18 Впп)) | ||||
| < 40 МГц | ±1 дБ (амплитуда ≤ 7,5 В (15 Впп)) | ||||
| Посторонние (не гармонические) помехи | |||||
| < 100 кГц | -75 дБc | ||||
| 100 кГц - 1 МГц | -70 дБc | ||||
| 1 МГц - 10 МГц | -60 дБc | ||||
| 10 МГц - 15 МГц | -55 дБc | ||||
| 15 МГц - 20 МГц | -45 дБc | ||||
| 20 МГц - 30 МГц | -35 дБc | ||||
| 30 МГц - 40 МГц | -30 дБc | ||||
| Квадратный сигнал | WS5-540 | WS5-530 | WS5-220 | ||
| Частотный диапазон | 1 мкГц - 30 МГц1 | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | ||
| Время нарастания/спада | < 8 нс | ||||
| Перерегулирование | < 1% | ||||
| Переменная продолжительность рабочего цикла | 0,01% до 99,99% | ||||
| Асимметрия | 0% периода + 5 нс (при 50% рабочего цикла) | ||||
| Уровень дрожания (среднеквадратичный) | < 50 пс | ||||
| Треугольный сигнал | WS5-540 | WS5-530 | WS5-220 | ||
| Частотный диапазон | 1 мкГц - 30 МГц1 | 1 мкГц - 30 МГц | 1 мкГц - 20 МГц | ||
| Нелинейность (от пикового выхода) | < 0,01% | ||||
| Симметрия | 0% - 100 %, шаг 0,1% | ||||
| Импульсный сигнал | |||||
| Период | от 100 нс до 1000 с | ||||
| Ширина импульса | от 15 нс до 1000 с | ||||
| Переменное время нарастания | от 8 нс до 1 с | ||||
| Перерегулирование | < 1% | ||||
| Уровень дрожания (среднеквадратичный) | < 50 пс | ||||
| Шумовой сигнал | |||||
| Полоса пропускания (типично) | 30 МГц | ||||
| Произвольные формы | WS5-540 | WS5-530 | WS5-220 | ||
| Частотный диапазон | 0,4 нГц - 30 МГц | 0,4 нГц - 30 МГц | 0,4 нГц - 20 МГц | ||
| Максимальная частота дискретизации | 240 МВыб/с | 240 МВыб/с | 200 МВыб/с | ||
| Длина | Стандарт: от 1 до 256 Кб Опция: от 1 до 64 Мб |
||||
| Время нарастания/спада | < 8 нс | ||||
| Нелинейность (от пикового выхода) | < 0,01 % | ||||
| Время настройки | < 8 нс до 10 % конечного значения | ||||
| Уровень дрожания (среднеквадратичный) | < 50 пс | ||||
| 1. На частотах выше 30 МГц не указано. | |||||
| Общие характеристики | |||||
| Количество выходных каналов | 1 аналоговый, BNC, гнездо | ||||
| Разрешение ЦАП | 14 бит | ||||
| Диапазон выходных значений при разомкнутой цепи | частота ≤ 10 МГц | частота ≤ 20 МГц | частота ≤ 30 МГц | частота ≤ 40 МГц | |
| от -12 до +12 В (24 Впп) | от -11 до +11 В (22 Впп) | от -9 до +9 В (18 Впп) | от -7,5 до +7,5 В (15 Впп) | ||
| Амплитуда | |||||
| Диапазоны (при разомкнутой цепи) | 0,12 В (0,24 Впп) | 1,2 В (2,4 Впп) | 12 В (24 Впп) | ||
| Разрешение | 12 бит | ||||
| Точность | 0,4% от диапазона | ||||
| Смешение постоянной составляющей | |||||
| Диапазон | от -12 до +12 В при разомкнутой цепи | ||||
| Разрешение | 12 бит | ||||
| Точность | 0,4% от диапазона | ||||
| Уровень шума | |||||
| Диапазон 0,12 В | 900 мкВ (среднеквадратичное значение) | ||||
| Диапазон 1,2 В | 1,3 мВ (среднеквадратичное значение) | ||||
| Диапазон 12 В | 1,5 мВ (среднеквадратичное значение) | ||||
| Режим входа | DC | ||||
| Сопротивление | 50 Ом | ||||
| Защита от перегрузки | Выход автоматически отключается при перегрузке. Прибор может выдерживать короткое замыкание на землю неограниченное количество времени | ||||
| Пакетный сигнал | |||||
| Формы сигналов | Синус, квадрат, треугольник, шум, произвольный | ||||
| Количество | от 1 до 65535 | ||||
| Триггер | Программный, внешний | ||||
| Функция развертки | доступна на моделях с расширенной памятью | ||||
| Формы сигналов | Синус, квадрат, треугольник | ||||
| Тип | Линейный, логарифмический | ||||
| Направление | Вверх, вниз | ||||
| Триггер | Программный, внешний | ||||
| Системные характеристики | |||||
| Система | Фиксированный размер данных | ||||
| Память | Стандартно: 256 кБ Опция: 64 МБ |
||||
| Режимы работы | непрерывный, триггерный, управляемый затвором | ||||
| Максимальная частота дискретизации | WS5-540 | WS5-530 | WS5-220 | ||
| 240 МВыб/с | 240 МВыб/с | 200 МВыб/с | |||
| Источник синхронизации | Внутренний TCXO | ||||
| Точность | ±0,0001 % | ||||
| Стабильность | ±1 ppm при температуре от 0°C до +55°C | ||||
| Старение генератора развертки | ±1 ppm/год | ||||
| Синхронизация нескольких приборов | |||||
| Синхронизация через CMI (доступна, когда все приборы подключены через USB) | |||||
| Максимальное количество инструментов | ограничено количеством доступных USB-портов | ||||
| Точность синхронизации | 0 ppm | ||||
| Интерфейс CMI | 2x, CMI 1, CMI 2 | ||||
| Требуемый соединительный кабель | кабель CMI TP-C50H | ||||
| Максимальная длина кабеля | 50 см | ||||
| Синхронизация через WCMI (доступна, когда все приборы подключены через USB, LAN и WiFi) | |||||
| Максимальное количество инструментов | не ограничено | ||||
| Требуемый модуль связи | WCMI - 8, WCMI - 9 | ||||
| Точность тактовой синхронизации | ≤ 1 ppm, типично ≤ 0,2 ppm | ||||
| Уровень дрожания триггера при частоте дискретизации1 | ≤ 1 МВыб/с | > 1 МВыб/с | |||
| 2 × "5" | ≤ ±2 выборок | ≤ ±2 мкс | |||
| "5" и "6" | |||||
| Источник триггера "5" | ≤ ±2 выборок | ≤ ±2 мкс | |||
| Источник триггера "6" | ≤ ±8 выборок | ≤ ±8 мкс | |||
| 2 × "6" | ≤ ±8 выборок | ≤ ±8 мкс | |||
| 1. "5" = WiFiScope WS5 или Handyscope HS5 "6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS или ATS605004D-XMS |
|||||
| Интерфейсы | |||||
| Интерфейс | USB 2.0 High Speed (480 Mбит/с); совместим с USB 1.1 Full Speed (12 Мбит/с) и USB 3.0 | ||||
| Сеть | LAN: 1 Гбит/с WiFi: 802.11 Сетевой порт (TCPIP и UDP): 5450 (назначен IANA) |
||||
| Энергопотребление | |||||
| Питание | От USB-порта или внешнего входа | ||||
| Потребление | 5 В постоянного тока, максимум 2000 мА | ||||
| Внешнее питание | От второго адаптера питания | ||||
| Встроенная батарея | Литий-ионная Емкость: 7000 мАч, 3,7 В Вес: 160 г |
||||
| Физические параметры | |||||
| Габариты | 44 мм × 187 мм × 215 мм | ||||
| Вес | 751 г | ||||
| Длина USB-кабеля | 1,5 м | ||||

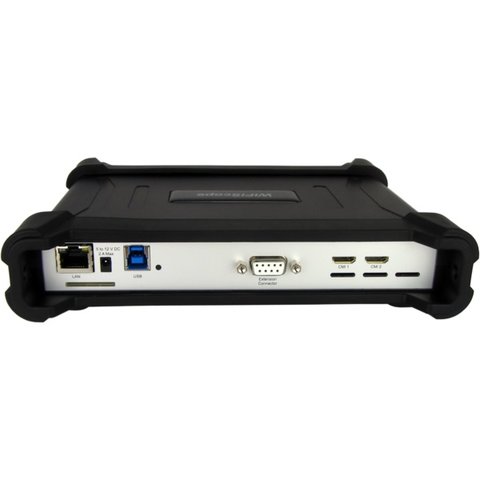

| Разъемы ввода/вывода | |||||
| Каналы 1 и 2 | BNC, гнездо | ||||
| Генератор | BNC, гнездо | ||||
| USB | Разъем USB 3 типа B Super Speed | ||||
| LAN | Разъем RJ45 | ||||
| Разъем расширения | D-sub 9 контактов, гнездо | ||||
| Питание | Разъем питания 3,5 мм | ||||
| Дополнительные разъемы I/O | 2 разъема HDMI типа C | ||||
| Требования к системе | |||||
| Подключение к ПК | USB 1.1, USB 2.0 или новее, RJ45, WiFi | ||||
| Операционная система | Windows 10 / 11, 64 бита Linux |
||||
| Условия окружающей среды | |||||
| Эксплуатация | Температура: от 15°C до 35°C в пределах номинальной точности (от 10°C до 40°C без спецификаций) Относительная влажность: 10% до 90%, без конденсации |
||||
| Зарядка | Температура: от 0°C до 35°C Относительная влажность: от 10% до 90%, без конденсации |
||||
| Хранение | Температура: 0°C до 35°C Относительная влажность: 5% до 95%, без конденсации |
||||
| Сертификации и соответствия | |||||
| Соответствие маркировке CE | Да | ||||
| Соответствие RoHS | Да | ||||
| EN 55011:2009/A1:2010 | Да | ||||
| EN 55022:2006/A1:2007 | Да | ||||
| EN 61000-6-1:2007 | Да | ||||
| EN 61000-6-3:2007 | Да | ||||
| Дополнительное ПО (приобретается отдельно) | |||||
| Расширенная память | |||||
| ПО для проверки соединения SureConnect | |||||
| Гарантия на 5 лет | |||||
Руководство пользователя
Загрузить руководство по эксплуатации TiePie WiFiScope WS5-540 (англ.).
Загрузить руководство по ПО для TiePie WiFiScope WS5-540 (англ.).
Программное обеспечение
Загрузить программное обеспечение для TiePie WiFiScope WS5-540.
Загрузить драйверы для TiePie WiFiScope WS5-540.

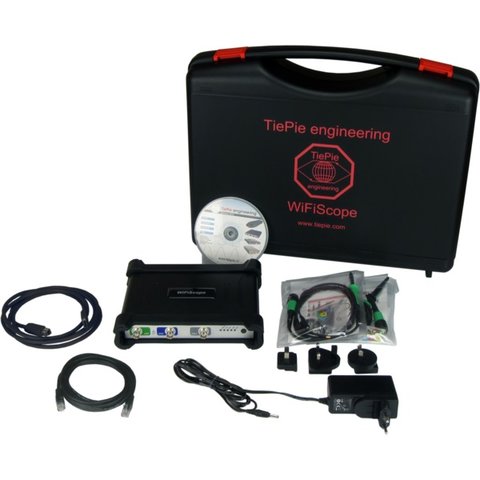

Комплектация
- Цифровой осциллограф TiePie WiFiScope WS5-540 — 1 шт.
- Щупы 1:1-1:10 - HP-3250I — 2 шт.

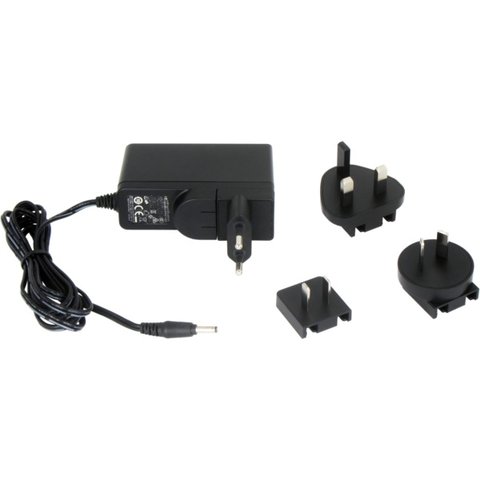

- Блок питания — 1 шт.
- Кабель USB3 (1,5 м) — 1 шт.
- Кабель питания (3 м) — 1 шт.
- Руководство пользователя — 1 шт.
Характеристики
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Диагональ экрана |
|
| Объем памяти |
|
