Цифровой осциллограф TiePie WiFiScope WS4-DIFF-50
Все про товар
Полное описание
TiePie WiFiScope WS4-DIFF – это 4-канальный дифференциальный USB-осциллограф с максимальной частотой дискретизации 50 МВыб/с и памятью 128 кБ на канал. Дифференциальные каналы гарантируют безопасность измерения без риска короткого замыкания через осциллограф. WiFiScope WS4 DIFF поставляется с программным обеспечением Multi Channel.
Подключение по Wi-Fi
Использовать осциллограф на базе компьютера еще никогда не было так просто! Просто включите прибор и запустите программное обеспечение.
- Не требуются кабели питания, так как прибор работает от аккумулятора и может функционировать несколько часов при полностью заряженной батарее.
- Не требуются соединительные кабели, так как подключение к компьютеру осуществляется по Wi-Fi.
Это позволяет проводить полностью изолированные измерения, без прямого соединения с компьютером. WiFiScope WS4 DIFF можно разместить рядом с любым тестируемым объектом, даже если к нему сложно добраться, или на движущихся объектах, где проводные соединения невозможны. Поскольку WiFiScope WS4 DIFF не подключен к компьютеру, отсутствует риск его повреждения.
LAN-подключение
При измерениях в удаленных местах, где доступна проводная сеть, WiFiScope WS4 DIFF можно использовать через LAN-порт. В этом случае измерения можно выполнять из любой точки сети, не располагая компьютер рядом с тестируемым объектом.
Благодаря гигабитному LAN-подключению, WiFiScope WS4 DIFF может достигать более высокой производительности потоковой передачи по сравнению с WiFi.
USB 3.0-подключение
Если беспроводное или LAN-подключение не требуется или невозможно, WiFiScope WS4 DIFF можно подключить через порт USB 3.0. Это обеспечивает еще более высокую производительность потоковой передачи.

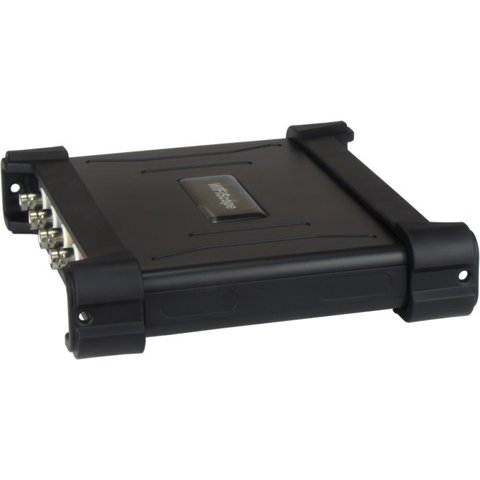

Надежная и прочная конструкция
WiFiScope WS4 DIFF отличается прочным дизайном. Его корпус оснащен резиновыми защитными элементами спереди и сзади. Они защищают осциллограф от повреждений при механических ударах. Резина помогает поглощать удары и защищает разъемы на передней и задней панели устройства.
Кроме того, резина предотвращает скольжение прибора. Защитные элементы имеют специальные выемки, которые упрощают штабелирование приборов. Также предусмотрены отверстия для крепления ремня, позволяющие подвесить прибор рядом с тестируемым объектом.

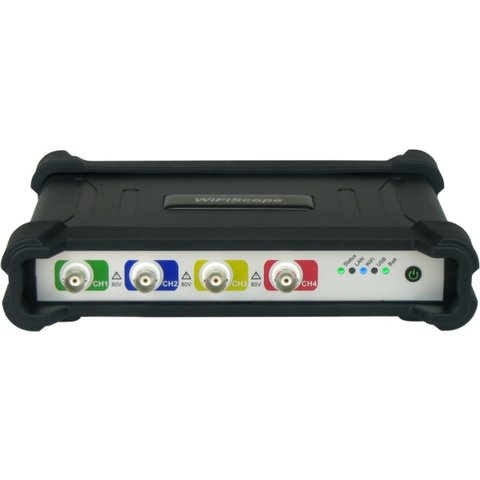

Дифференциальные входы
WiFiScope WS4 DIFF оснащен четырьмя изолированными дифференциальными входными каналами. Это делает его идеальным инструментом для измерений в цепях высокого напряжения, усилителях, источниках питания с широтно-импульсной модуляцией, инверторах и других устройствах.
Быстрая непрерывная передача данных
Помимо работы в режиме осциллографа, WiFiScope WS4 DIFF также способен выполнять непрерывные измерения в режиме регистратора данных. Это позволяет создать непрерывный поток данных, передаваемый на компьютер. Полученные данные могут отображаться на экране и/или сохраняться на диск.
Многофункциональное ПО Multi Channel
WiFiScope WS4 DIFF поставляется с многофункциональным программным обеспечением Multi Channel, которое позволяет использовать его как осциллограф, так и как анализатор спектра, регистратор данных, мультиметр и анализатор протоколов.
Быстрая настройка
Для упрощения настройки измерений, данное ПО содержит множество быстрых настроек практически для любого применения. Каждая из них содержит основные параметры для конкретного измерения, а также дополнительную информацию, например, как подключить WiFiScope и/или аксессуары. Готовые настройки также могут содержать эталонные сигналы. После загрузки быстрой настройки можно выполнить конкретное измерение и, при необходимости, внести в нее небольшие изменения.
Быстрые настройки удобно организованы в древовидную структуру, упорядоченную по областям применения. Всего несколько щелчков мышью позволяют выполнить сложное измерение.
Гибкие отображения сигналов
Программное обеспечение Multi Channel, анализатор спектра и регистратор данных предлагают максимально гибкие способы отображения всех аспектов измеренных сигналов. Оно может иметь один или несколько графиков, каждый из которых отображает один или несколько сигналов. Каждый график может показывать разные части сигнала. Графики могут отображать сигнал(ы) WiFiScope в режиме Yt, XY или как частотный спектр с или без интерполяции. Цвета всех элементов на графике можно настроить по вашему усмотрению. Размеры графиков можно настроить, графики могут располагаться в одном окне или в отдельных окнах, которые можно размещать в любом месте на рабочем столе.
Интуитивно понятные и настраиваемые панели инструментов
Панели инструментов доступны для каждого подключенного осциллографа и всех его каналов. Кнопки на панелях отображают текущие настройки осциллографа и позволяют изменить все параметры. Большие кнопки особенно удобны для работы на сенсорных экранах.
Панели инструментов полностью настраиваются через параметры программы. Вы можете изменить размер кнопок, добавить или удалить кнопки, а также изменить их порядок.
Множество автоматических измерений
Программное обеспечение Multi Channel имеет множество автоматических измерений. С их помощью можно выявить любую деталь вашего сигнала. Два набора курсоров (горизонтальные и вертикальные) могут быть использованы для указания части сигнала, которую нужно тщательно изучить. Автоматические измерения включают, например: минимум, максимум, верх-низ, среднеквадратичное значение, среднее, дисперсия, среднеквадратичное отклонение, частота.
Результаты измерений отображаются в специальном окне, которое можно разместить в любом месте экрана. Удобная панель инструментов позволяет включать или выключать измерения одним кликом. Результаты измерений можно скопировать в буфер обмена, например, для использования в отчетах. При печати графиков курсоры и результаты измерений также учитываются.
Мультиметр
ПО Multi Channel позволяет использовать осциллограф и как мультиметр. Он позволяет измерять или отслеживать определенные параметры сигнала, такие как среднеквадратичное значение (True RMS), частота, максимальное значение и т.д. Мультиметр может отображать данные в числовом или аналоговом виде. Аналоговый индикатор полезен при настройке схемы на определенный параметр, например, для установки смещения в ноль.
Особенности
- Дифференциальные входы
- Разрешение 12, 14, 16 бит, точность 0,3% DC
- Частота дискретизации до 50 МВыб/с, полоса пропускания 50 МГц
- Память 128 кБ на канал
Технические характеристики
| Модель | WS4-DIFF-50 | WS4-DIFF-25 | ||
|---|---|---|---|---|
| Количество каналов ввода | 4 аналоговых | |||
| CH1, CH2, CH3, CH4 | Изолированное гнездо BNC | |||
| Тип | Дифференциальный вход | |||
| Разрешение | Выбирается пользователем в программном обеспечении: Основное: 12 бит Улучшенное: 14, 16 бит |
|||
| Точность | 0,3 % от полного диапазона ± 1 LSB | |||
| Шум | 135 мкВ RMS (диапазон 200 мВ, 12 бит, 50 МВыб/с) 50 мкВ RMS (диапазон 200 мВ, 16 бит, 195 кВыб/с) |
|||
| Диапазоны (полная шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
|

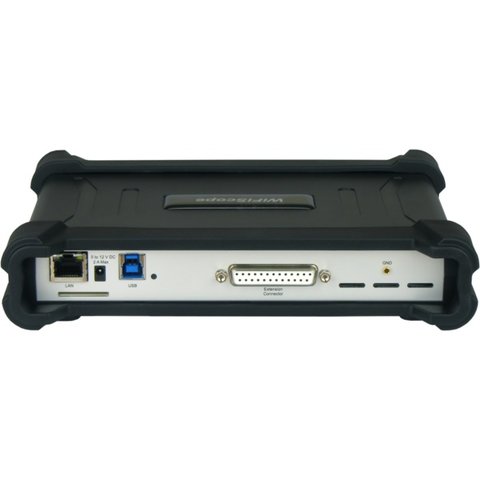

| Режим входа | AC/DC | |||
| Сопротивление | 2 МОм / 40 пФ | |||
| Максимальное входное напряжение (во всех диапазонах) | ±200 В (DC + AC пик < 10 кГц) с аттенюатором 1:10 ±300 В (DC + AC пиковое < 10 кГц) |
|||
| Максимальное синфазное напряжение | диапазон от 200 мВ до 800 мВ: 2 В диапазон от 2 В до 8 В: 20 В диапазон от 20 В до 80 В: 200 В |
|||
| Коэффициент подавления синфазного сигнала | -48 дБ | |||
| Полоса пропускания (-3 дБ) | DC до 50 МГц макс. | |||
| Граничная частота фильтра верхних частот (-3 дБ) | 1 Гц | |||
| Развязка между каналами | 500 В | |||
| Разнесение каналов | -80 дБ | |||
| Максимальная частота дискретизации | ||||
| 12 бит | 50 МВыб/с | 25 МВыб/с | ||
| 14 бит | 3,125 МВыб/с | 3,125 МВыб/с | ||
| 16 бит | 195,3 кВыб/с | 195,3 кВыб/с | ||
| Максимальная скорость потоковой передачи | ||||
| 12 бит | 500 кВыб/с | 250 кВыб/с | ||
| 14 бит | 480,8 кВыб/с | 250 кВыб/с | ||
| 16 бит | 195,3 кВыб/с | 195,3 кВыб/с | ||
| Источник тактовой частоты выборки | ||||
| Внутренний | Кварцевый Точность: ±0,01% Стабильность: ±100 ppm при температуре от -40 °C до +85 °C Старение генератора развертки: ±5 ppm/год |
|||
| Внешний | На удлинительном разъеме Напряжение: 3,3 В TTL, допустимо 5 В TTL Диапазон частот: от 95 МГц до 105 МГц |
|||
| Память | 128 кБ на канал | |||
| Триггер (доступен только в режиме осциллографа, недоступен в режиме потоковой передачи данных) | ||||
| Система | цифровая, 2 уровня | |||
| Источник | CH1, CH2, CH3, CH4, OR, цифровой внешний | |||
| Режимы триггера | восходящий фронт, нисходящий фронт внутри окна, за пределами окна |
|||
| Регулировка уровня | 0 до 100% от полной шкалы | |||
| Регулировка гистерезиса | 0 до 100% от полной шкалы | |||
| Разрешение | 0,025 % (12 бит) | |||
| Предварительный триггер | от 0 до 131071 выборок, разрешение 1 выборка | |||
| Посттриггер | от 0 до 131071 выборок, разрешение 1 выборка | |||
| Задержка триггера | от 0 до 1048576 выборок, разрешение 1 выборка | |||
| Цифровой внешний триггер | вход: разъем расширения диапазон: от 0 до 3,3 В (макс. 5 В) сцепление: DC |
|||
| Интерфейс | ||||
| Интерфейс | высокоскоростной USB 2.0 (480 Мбит/с) | |||
| Сеть | LAN: 1 Гбит/с WiFi: 802.11 сетевой порт (TCPIP и UDP): 5450 (IANA) |
|||
| Питание | ||||
| Питание | от USB, внешнего источника или встроенного аккумулятора | |||
| Потребление | 12 В DC 2 А макс. | |||
| Внешнее питание | От сетевого адаптера | |||
| Встроенная батарея | литий-ионная емкость: 7000 мАч, 3,7 В вес: 160 г |
|||
| Физические параметры | ||||
| Габариты | 44 мм × 187 мм × 215 мм | |||
| Вес | 791 г | |||
| Разъемы входа/выхода | ||||
| Каналы 1, 2, 3, 4 | BNC, гнездо | |||
| LAN | Разъем RJ45 | |||
| USB | Разъем USB 3.0 типа B Super Speed | |||
| Разъем расширения | D-sub 25 pins female | |||
| Питание | Разъем питания 3,5 мм | |||
| Требования к системе | ||||
| Подключение к ПК | USB 2.0, USB 3.0 или USB 3.1 RJ45 WiFi |
|||
| Операционная система | Windows 10 / 11, 64 бита; Linux | |||
| Условия окружающей среды | ||||
| Эксплуатация | Температура: 20°C до 25°C для номинальной точности (от 10°C до 40°C без спецификаций) Относительная влажность: 10 % до 90 %, без конденсации |
|||
| Зарядка | Температура: 0°C до 35°C Относительная влажность от 10 % до 90 %, без конденсации |
|||
| Хранение | Температура: 0°C до 35°C Относительная влажность: 5 % до 95 %, без конденсации |
|||
| Сертификации и соответствия | ||||
| Соответствие маркировке CE | Да | |||
| Соответствие RoHS | Да | |||
| EN 55011:2009/A1:2010 | Да | |||
| EN 55022:2006/A1:2007 | Да | |||
| EN 61000-6-1:2007 | Да | |||
| EN 61000-6-3:2007 | Да | |||
| Дополнительное ПО (приобретается отдельно) | ||||
| Гарантия на 5 лет | ||||
Руководство пользователя
Загрузить руководство по эксплуатации TiePie WiFiScope WS4-DIFF-50 (англ.).
Загрузить руководство по ПО для TiePie WiFiScope WS4-DIFF-50 (англ.).
Программное обеспечение
Загрузить программное обеспечение Multi Channel для TiePie WiFiScope WS4-DIFF-50.
Загрузить драйверы для TiePie WiFiScope WS4-DIFF-50.

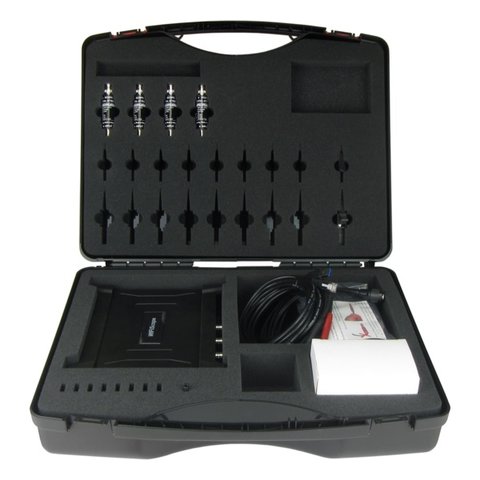

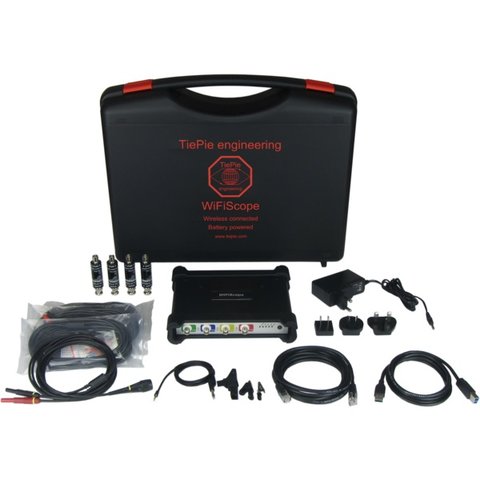

Комплектация
- Цифровой осциллограф TiePie WiFiScope WS4-DIFF-50 — 1 шт.
- Чехол для переноски BB453 — 1 шт.
