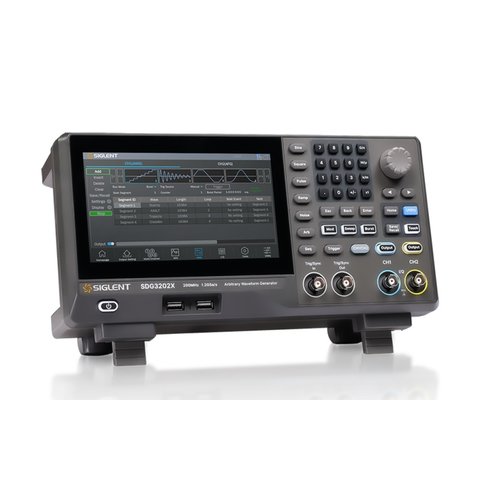

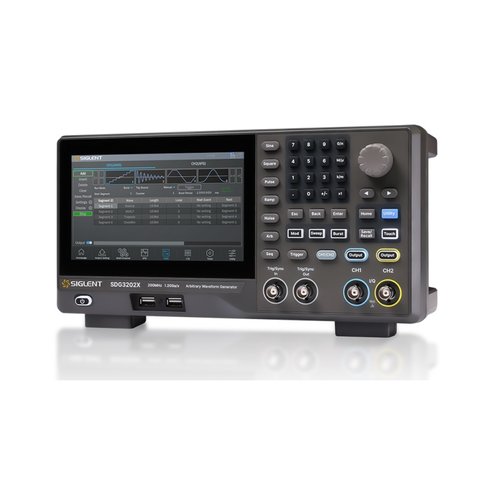

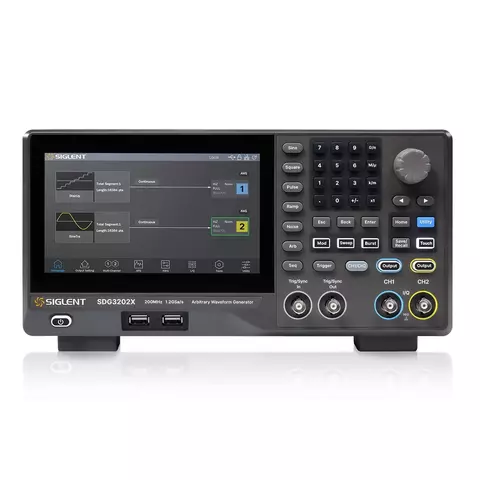

Генератор сигналов SIGLENT SDG3202X

SIGLENT SDG3202X – это высокопроизводительный двухканальный генератор сигналов произвольной формы, разработанный для обеспечения точной, стабильной и гибкой генерации сигналов при тестировании современной электроники. С максимальной полосой пропускания 200 МГц, частотой дискретизации 1,2 Гвыб/с и вертикальным разрешением 16 бит, он генерирует сигналы с превосходной точностью и низким уровнем шума. Это делает прибор идеальным решением для научных исследований, обучения и профессиональных инженерных задач.

В отличие от традиционных генераторов на базе прямого цифрового синтеза (DDS), SDG3202X объединяет в себе технологии TrueArb и EasyPulse, которые устраняют ограничения при воспроизведении форм сигналов. TrueArb обеспечивает поточечный (point-by-point) вывод произвольных сигналов, сохраняя мельчайшие детали формы во всём диапазоне частот, а EasyPulse гарантирует генерацию импульсных и прямоугольных сигналов с низким джиттером и высокой точностью. Благодаря этим особенностям прибор особенно эффективен для тестирования силовых устройств, разработки цифровых схем и анализа целостности сигналов.

Глубина памяти прибора 20 МБ/канал (40 МБ опционально). Модель имеет мощный режим воспроизведения последовательностей (sequence playback) и поддержку расширенных форматов модуляции, таких как AM, FM, PM, ASK, FSK, PSK и PWM. Прибор также оснащен режимами развертки (sweep) и пачек импульсов (burst), встроенным генератором гармоник и возможностью генерации псевдослучайных двоичных последовательностей (PRBS) со скоростью до 120 Мбит/с, что расширяет сферу его применения до тестирования систем связи и высокоскоростных цифровых устройств.

SDG3202X оснащен 7-дюймовым емкостным сенсорным экраном для интуитивно понятного управления, а также интерфейсами USB и LAN с возможностью удаленного контроля через встроенный веб-сервер. Дополнительные возможности, в частности, генерация векторных сигналов и расширение памяти, еще больше увеличивают его потенциал. Надежная конструкция, высокоточный частотомер и удобный интерфейс делают SDG3202X идеальным решение для тех, кому нужен надежный и мощный инструмент.

Особенности

• Полоса пропускания 200 МГц и два канала
  Два полностью независимых канала обеспечивают выходной сигнал с частотой до 200 МГц
• Высокая частота дискретизации и разрешение
  Частота дискретизации 1,2 Гвыб/с и 16-битное вертикальное разрешение обеспечивают исключительную детализацию и точность сигнала
• Технологии TrueArb & EasyPulse
  • TrueArb выводит сигнал точка-за-точкой, сохраняя детализацию во всем диапазоне частот и снижая уровень джиттера.
  • EasyPulse обеспечивает генерацию импульсных и прямоугольных сигналов с низким джиттером и сверхточным контролем длительности импульса, а также времени нарастания и спада фронтов, что идеально подходит для тестирования цифровой логики и силовой электроники
• Функция двойного импульса (Dual Pulse)
  Позволяет генерировать два точно синхронизированных импульса с регулируемой шириной, интервалом и параметрами фронтов
• Большой объем памяти и расширенные последовательности
  Стандартные 20 МБ на канал (с возможностью расширения до 40 МБ) позволяют воспроизводить длинные формы сигналов и сложные последовательности. Функция последовательностей (Sequence) поддерживает до 1024 сегментов с гибкими режимами воспроизведения, что особенно удобно для автоматизированного тестирования
• Комплексная модуляция и генерация сигналов
  Поддерживает аналоговые и цифровые форматы модуляции (AM, FM, PM, ASK, FSK, PSK и PWM), а также функции развертки (sweep), пакетной обработки (burst), генерации гармоник и суммирования сигналов
• PRBS и цифровые паттерны
  Генерация псевдослучайных бинарных последовательностей (PRBS3–PRBS32) со скоростью до 120 Мбит/с с поддержкой пользовательских полиномов и дифференциальных выходов
• Векторный сигнал (опционально)
  При установке опции IQ, прибор может генерировать векторные сигналы базовой или промежуточной частоты со скоростью до 50 Мсимв/с. Поддерживаются типы модуляции QAM, ASK, PSK и FSK, что делает его выгодным решением для исследования систем связи
• Встроенная библиотека форм сигналов
  Содержит 196 предустановленных форм сигналов, а также поддержку пользовательских сигналов для быстрой симуляции реальных условий
• Встроенный частотомер
  Обеспечивает точные измерения частоты, периода, длительности импульса и коэффициента заполнения в диапазоне от 0,1 Гц до 200 МГц, избавляя от необходимости использовать дополнительные инструменты
• Удобный пользовательский интерфейс
  7-дюймовый емкостный сенсорный дисплей с интуитивно понятным графическим интерфейсом позволяет напрямую редактировать форму сигнала. В сочетании с физическими кнопками и поворотным энкодером обеспечивает высокую скорость работы
• Связь и удаленное управление
  Стандартные интерфейсы USB Host/Device и LAN (VXI-11). Опционально доступен интерфейс GPIB
• Встроенный веб-интерфейс
  Интегрированный WebServer позволяет полностью управлять прибором через стандартный браузер. Веб-интерфейс дублирует переднюю панель прибора на экране ПК для бесшовного удаленного доступа
• Компактный и легкий дизайн
  Габариты 312 мм × 162 мм × 126 мм и вес всего 2,7 кг обеспечивают удобство размещения на рабочем столе
• Надежность и энергоэффективность
  Работает от сети 100–240 В переменного тока с потребляемой мощностью всего 30–50 Вт, обеспечивая энергоэффективность и стабильность в сложных условиях эксплуатации

Технические характеристики

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDG3202X (англ.).

Комплектация

• Генератор сигналов SIGLENT SDG3202X — 1 шт.
• Краткое руководство пользователя — 1 шт.
• Кабель питания — 1 шт.
• USB-кабель — 1 шт.
• BNC-кабель — 1 шт.
• Сертификат калибровки — 1 шт.
