Кабель для подключения камеры заднего вида в Toyota GEN5 / GEN6
Все про товар
Полное описание

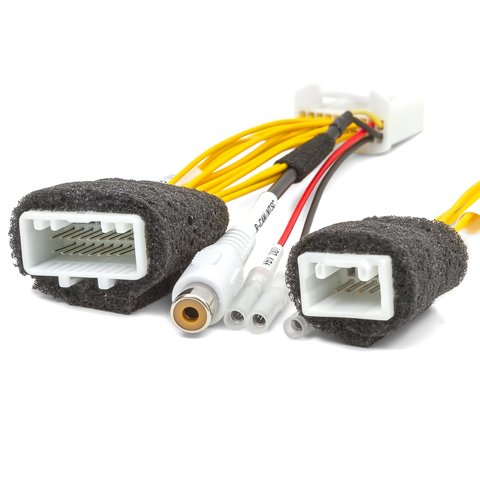

Кабель для подключения камеры заднего вида в автомобилях Toyota с мультифункциональным дисплеем MFD GEN5 и GEN6 без повреждения штатной проводки. С помощью этого кабеля вы сможете установить нештатную камеру по принципу Plug&Play.

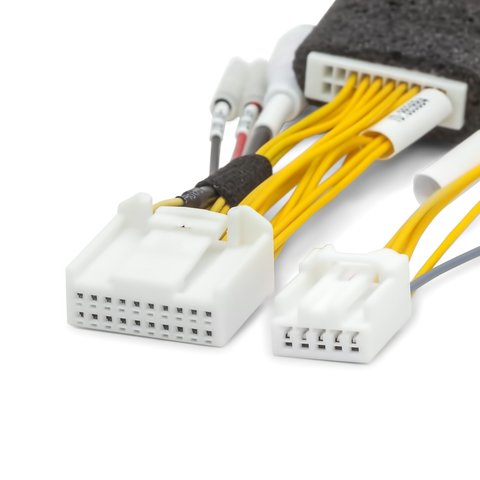

Изображение с камеры заднего вида будет автоматически выводиться на экран при включении заднего хода. Подключение производится к 20-контактному гнезду (смотрите: схема подключения GEN5, схема подключения GEN6). После подключения штатные устройства, которые использовали данное гнездо, не будут затронуты и продолжат работу, как и до подключения кабеля. В комплекте поставки идёт дополнительный кабель для активации заднего хода, который предназначен для автомобилей, где производителем не было предусмотрено подключение камеры заднего вида, и к монитору не заведен сигнал активации заднего хода.
Внимание! Дополнительно устанавливаемая камера заднего хода должна быть запитана постоянно от линии АСС (первый поворот ключа), иначе вход для камеры не будет активен. В зависимости от типа устанавливаемой камеры, а именно напряжения от которого камера работает, можно будет использовать выходное напряжения +6 В, которое выдает монитор. Если камера требует для питания больше +6 В, подключите питание камеры к линии АСС.
Наиболее распространенные вопросы о кабелях подключения видео и камер.
Кабель для подключения камеры
Совместимость
| Модель | Годы выпуска | Головное устройство | Модель магнитолы | |
|---|---|---|---|---|
| С | По | |||
| Auris | 2008 | 2014 | GEN5 пятое поколение |
TNS510 |
| Avensis | 2006 | 2009 | ||
| Corolla | 2009 | 2010 | ||
| Corolla Verso | 2009 | – | ||
| Hiace | ||||
| Hilux | 2006 | 2011 | ||
| iQ | 2008 | – | ||
| Land Cruiser C150 | 2009 | 2013 | ||
| Prius | 2009 | 2011 | ||
| RAV4 | 2008 | |||
| Urban Cruiser | 2009 | – | ||
| Verso | 2009 | 2011 | ||
| Verso S | 2006 | |||
| Yaris | 2006 | |||
| Модель | Годы выпуска | Головное устройство | Модель магнитолы | |
|---|---|---|---|---|
| С | По | |||
| Auris | 2006 | 2011 | GEN5 пятое поколение |
B9030 (TNS700) B9013 (TNS700) |
| Avensis | 2009 | |||
| Модель | Годы выпуска | Головное устройство | Модель магнитолы | |
|---|---|---|---|---|
| С | По | |||
| Avensis | 2009 | 2011 | EU GEN6 | B9012 |
| Camry | B9018 | |||
| Hightlander | 2012 | B9028 | ||
| Prius | B9016 / B9019 | |||
| RAV4 | 2013 | B9017 | ||
| Verso | 2012 | B9020 / B9029 | ||
Внимание! Поддерживаются только камеры в формате NTSC.
Фото представлено в ознакомительных целях. Внешний вид панели управления и монитора может незначительно отличаться, в зависимости от модели автомобиля.
Кабель для подключения камеры
Инструкции
- Скачать схему подключения камеры заднего вида для мониторов GEN5
- Скачать схему подключения камеры заднего вида для мониторов GEN6
Кабель для подключения камеры
Комплектация

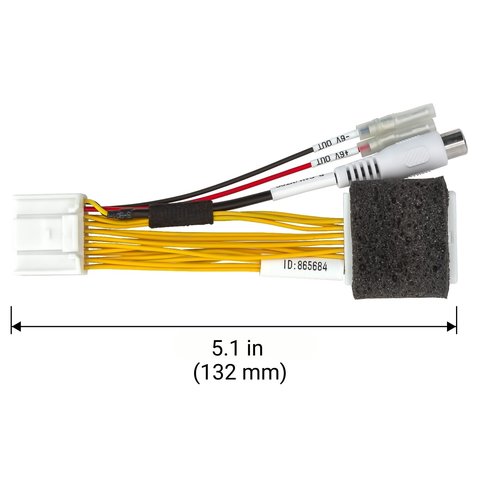

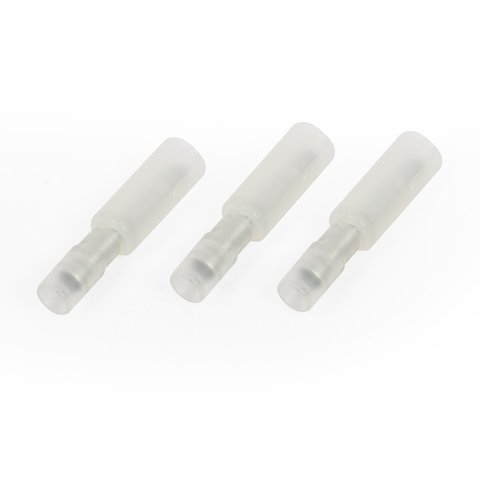

- Кабель для подключения камеры

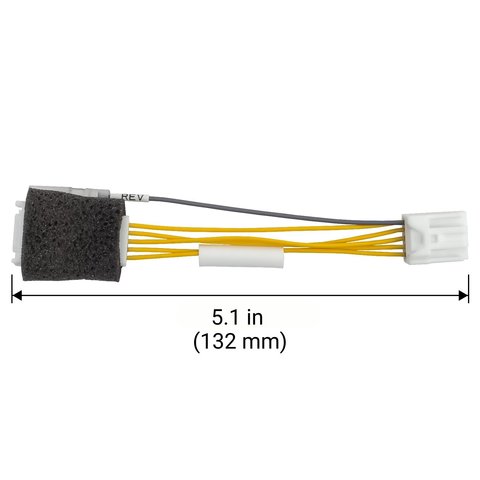

- Дополнительный кабель
Характеристики
| Кабель для штатных ГУ подходит к следующим моделям Автомобилей |
|
| Кабель для штатных ГУ подходит для Головных устройств | |
| Кабель для штатных ГУ подходит для Подключения камер |
