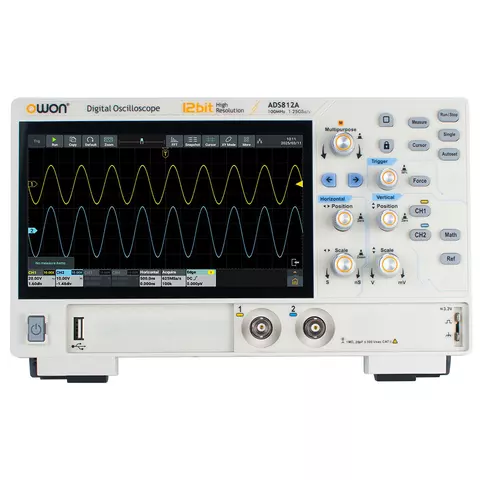

Цифровой осциллограф OWON ADS812A
Код: 924930
Цифровой осциллограф OWON ADS812A
Все про товар
Полное описание
Характеристики
Доставка
Оплата
Гарантия
10206.05 ₴
Все про товар
Новинка
2 кг Гарантия: 12 месяцев
Компактный 12-битный осциллограф с БПФ, частотомером и вольтметром, 100 МГц, 1,25 Гвиб/с, 50 МБ памяти и 7" сенсорным дисплеем Читать далее
10206.05 ₴
Оптом дешевле
Полное описание
OWON ADS812A – это компактное и мощное устройство с 12-битным АЦП, объединяющее функции осциллографа, частотомера, вольтметра и анализатора спектра БПФ. Обеспечивает дискретизацию до 1,25 Гвыб/с, скорость обновления до 700 000 осциллограмм/с и глубину памяти 50 МБ. Обладает высоким вертикальным разрешением (4096 уровней), позволяя фиксировать сигналы на уровне микровольт для точного анализа пульсаций и шумов. Гарантирует захват до 700 000 осциллограмм в секунду, имеет 50 МБ глубины памяти и 7" сенсорный дисплей. Поддерживает аппаратное декодирование шин RS232/UART, I2C, SPI, CAN, LIN и работу с внешними устройствами (мышь и клавиатура).
Особенности
- Объединяет функции осциллографа, частотомера, вольтметра и анализатора спектра (БПФ)
- Полоса пропускания 100 МГц, частота дискретизации в реальном времени 1,25 Гвыб/с
- Глубина памяти 50 МБ, скорость захвата до 700 000 осциллограмм/с
- Вертикальное разрешение 12 бит, вертикальная чувствительность 500 мкВ/дел-10 В/дел
- Анализ БПФ на 1 млн точек обеспечивает точное отображение частотной составляющей
- Расширенные типы триггеров: фронт, видео, ширина импульса, склон, понижение/превышение уровня, тайм-аут, N-й фронт, логический, а также RS232/UART, I2C, SPI, CAN, LIN
- 2-канальное аппаратное декодирование: RS232 / UART, I2C, SPIl, CAN, LIN
- Поддержка внешних устройств (мышь, клавиатура) для повышения эффективности работы
- Опциональный беспроводной модуль (Wi-Fi/Bluetooth) с поддержкой сетевых принтеров
- Ультратонкий корпус экономит рабочее пространство
- 7-дюймовый сенсорный мультитач дисплей для удобного управления
Технические характеристики
| Полоса пропускания (-3 дБ) | 100 МГц |
| Количество каналов | 2 |
| Макс. частота дискретизации | 1,25 Гвыб/с (один канал), 625 Мвыб/с (два канала), 6250 Мвыб/с (все каналы) |
| Режимы захвата | обычный, пиковый, повышенное разрешение, усреднение, сегментированный |
| Макс. скорость захвата осциллограмм | до 700 000 осц/с |
| Макс. глубина памяти | 50 Мб |
| Диапазон вертикальной чувствительности | от 500 мкВ/дел до 10 В/дел |
| Вертикальное разрешение | 12 бит |
| Диапазон частоты дискретизации | от 1 нс/дел до 1000 с/дел, шаг 1-2-5 |
| Точность синхронизации | ±25 ppm (типичное значение) |
| Входное сопротивление | 1 МОм ±2%, параллельно с 20 пФ ±5 пФ |
| Коэффициент затухания щупа | от 1× до 1M×, шаг 1-2-5, поддержка пользовательских значений |
| Типы триггеров | фронт, видео, импульс, склон, Runt, окно, тайм-аут, N-й, логический, RS232/UART, I2C, SPI, CAN, LIN |
| Декодирование шины | RS232/UART, I2C, SPI, CAN, LIN |
| Автоматические измерения | Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑),Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓） |
| Математические функции | +, –, ×, ÷, логические (AND, OR, XOR, NOT), интеграл, производная, √, логарифмы, экспоненты, тригонометрия, FFT, пользовательские функции, цифровая фильтрация (НЧ, ВЧ, полосовой, заграждающий) |
| Частотомер | 6-разрядный, макс. частота соответствует полосе аналогового входа |
| Вольтметр | поддержка измерения постоянного, переменного и суммарного напряжения (AC+DC RMS); разрешение 4 разряда |
| Интерфейсы | HDMI, USB (устройство и хост), Trig Out (P/F), LAN |
| Дисплей | 7" (1024×600), емкостной мультисенсорный |
| Питание | разъем Type-C |
| Габариты | 260 мм × 160 мм × 78 мм |
| Вес | ≈1,5 кг (без упаковки) |
Руководство пользователя
Загрузить руководство пользователя для OWON ADS812A (англ.).
Комплектация
- Цифровой осциллограф OWON ADS812A — 1 шт.
- Щупы — 2 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Адаптер питания — 1 шт.
- Руководство пользователя — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
