Оптический рефлектометр EXFO FTB-1v2 FTBx-720C-SM1
Все про товар
Полное описание
EXFO FTB-1v2 PRO – это платформа для измерения оптических линий, оснащенная модулем оптического рефлектометра FTBx-720C-SM1. Платформа выполнена в эргономичном корпусе и оснащена мощным двухъядерным процессором (4 Гб RAM), а также большим, качественным сенсорным экраном с диагональю 20,3 см и разрешением 1280 × 800. EXFO FTB-1v2 Pro предназначена для анализа оптоволоконных линий (рефлектометрия, оптический спектр, вносимые и возвратные потери), а также всех протоколов передачи данных.

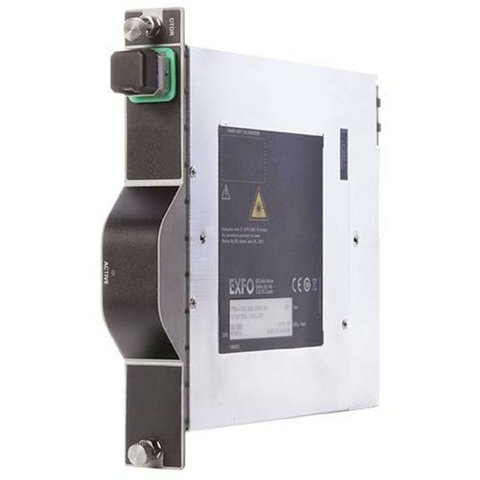

В платформу установлен модуль FTBx-720C-SM1 с динамическим диапазоном 36/35 дБ и длиной волны 1310/1550 нм. Кроме классических рефлектограмм, модуль может выполнять измерения в режиме iOLM (программная опция intelligent Optical Link Mapper – приложение для определения характеристик сетей доступа/FTTx).
Компактный, сверхмощный и интуитивно понятный в использовании рефлектометр EXFO FTB-1v2 FTBx-720C-SM1 идеально подходит для проведения оптических работ в полевых условиях.
Особенности
- Используется для измерения параметров оптоволоконных линий (магистральных, городских, сетей доступа, СКС и др.) и тестирования протоколов (Ethernet, OTN, SDH/PDH, CPRI и др.).
- Множество вариантов подключения: USB, мобильная связь, VPN, Wi-Fi и Bluetooth.
- Полный набор утилит: все инструменты для оптимальной работы в полевых условиях, поддержка ПО сторонних разработчиков.
- Оснащен двухъядерным процессором и ОС Windows.
- Совместимость с EXFO Connect: через облачное хранилище данные поступают в динамическую базу данных.
- Высокий динамический диапазон и малая мертвая зона.
- Большой объем внутренней памяти.
- Сменная литиевая батарея.
- Трансфлективный цветной экран для просмотра данных при ярком солнечном свете.
Технические характеристики
| Платформа EXFO FTB-1v2 Pro | |
|---|---|
| Система | двухъядерный процессор / 4 ГБ RAM / Windows 10 |
| Дисплей | сенсорный, цветной, 1280 × 800 TFT, 203 мм (8 дюймов) |
| Интерфейсы | RJ45 LAN 10/100/1000 Мбит/с два порта USB 2.0 один порт USB 3.0 слот для микро SD-карты 3,5 мм разъем для гарнитуры/микрофона |
| Память | 64 Гб |
| Аккумулятор | перезаряжаемый литий-ионный |
| Питание | AC/DC адаптер, вход: 100 – 240 В; 50/60 Гц; 2,5 А макс., выход: 24 В; 3,75 А |
| Габариты | 210 мм × 254 мм × 66 мм |
| Вес | 1,5 кг |
| Рабочая температура | от 0°С до 50°С |
| Температура хранения | от –40°C до 70°C |
| Относительная влажность | 0 % – 95 % (без конденсации) |
| Модуль EXFO FTBx-720c-SM1 | |
| Длины волн | 1310/1550 нм |
| Динамический диапазон | 36/35 дБ |
| Мертвая зона по событиям | 0,7 м |
| Мертвая зона по затуханию | 3 м |
| Мертвая зона PON | 35 м |
| Диапазон расстояний | 0,1 – 260 км |
| Ширина импульса | 3 – 20 000 нс |
| Линейность | ±0,03 дБ |
| Порог потерь | 0,01 дБ |
| Разрешение по потерям | 0,001 дБ |
| Разрешение выборки | 0,04 – 10 м |
| Количество точек выборки | 256 000 макс. |
| Погрешность измерения длины | ±(0,75 + 0.0025 % × длина + разрешение выборки) |
| Время измерения | определяется пользователем (максимум 60 минут) |
| Точность отражений | ±2 дБ |
| Обновление в реальном времени | 4 Гц |
| Габариты | 50 мм × 254 мм × 210 мм |
| Вес | 0,4 кг |
Руководство пользователя
Загрузить руководство пользователя для платформы EXFO FTB-1v2 (англ.).
Загрузить руководство пользователя для модуля EXFO FTBx-720c-SM1 (англ.).
Комплектация
- Рефлектометр EXFO FTB-1v2 FTBx-720C-SM1 — 1 шт.
- Инструкция (на CD) — 1 шт.
- Краткая инструкция — 1 шт.
- Аккумуляторная батарея Li-Ion — 1 шт.
- Блок питания — 1 шт.
- Ремешок на руку — 1 шт.
- Стилус — 1 шт.
- Сумка — 1 шт.
