Задняя камера для Nissan Leaf в комплекте с кабелем 40 пинов для подключения

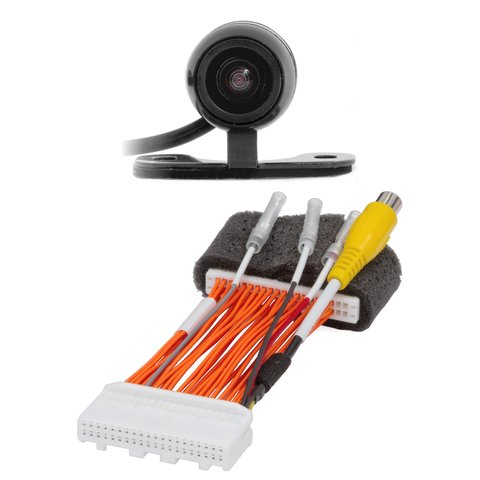

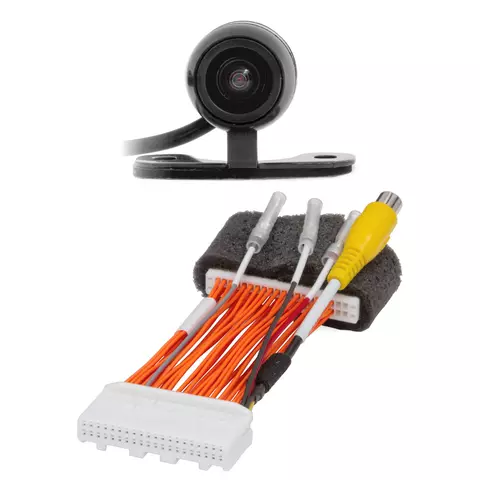

В комплект входит камера заднего вида на 170°, кабели для подключения (6 м) и кабель-коннектор (40 пинов) для интеграции камеры в систему вашего автомобиля. Подойдет для автомобилей Nissan Leaf и e-NV200 2010 2011 2012 2013 2014 2015 2016 2017 г.в. со штатной мультимедийной системой Nissan EV GEN1 и Nissan EV GEN2.

Изображение с камеры заднего вида будет автоматически выводиться на экран при включении заднего хода. На изображение с нештатной камеры будут накладываться адаптивные линии, которые будут поворачиваться при повороте руля. Адаптивные парковочные линии можно настроить в сервисном меню (смотрите инструкцию по настройке линий). Кабель подключается к 40-контактному гнезду (смотрите схему подключения). В зависимости от модели магнитолы, это гнездо может находится в другом месте, чем на схеме подключения. После подключения штатные устройства, которые использовали гнездо, не будут затронуты и продолжат работу, как и до подключения кабеля.

Внимание! Если магнитолу установили в авто не на заводе, в проводке, подключенной к магнитоле, может отсутствовать сигнал активации заднего хода. Для таких случаев в нашем кабеле предусмотрен серый провод с надписью REV. К этому проводу необходимо подключить +12 В, которые появляются при включении заднего хода, например, с плафонов заднего хода. Кроме того, в диагностическом меню магнитолы вы сможете проверить подключение этого сигнала активации.

Внимание! Дополнительно устанавливаемая камера заднего хода должна быть постоянно запитана от линии АСС (первый поворот ключа), иначе вход для камеры не будет активен. В зависимости от типа устанавливаемой камеры, а именно напряжения, от которого камера работает, можно будет использовать выходное напряжения +6 В, которое выдает монитор. Если камера требует для питания больше 6 В, подключите питание камеры к линии АСС.
