Измеритель RLC FNIRSI LC1020E
Код: 929255
Измеритель RLC FNIRSI LC1020E
Все про товар
Полное описание
Доставка
Оплата
Гарантия
Цена ожидается
Все про товар
Измеряет индуктивность до 100 Гн, емкость до 100 мФ и сопротивление до 10 МОм с точностью до ±0,05%. Поддержка 5 тестовых частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц Читать далее
Цена ожидается
Полное описание

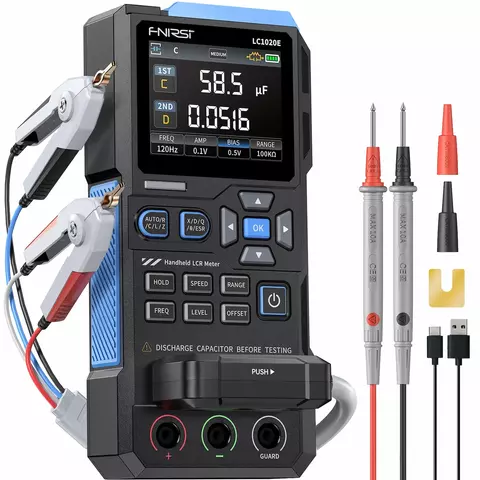

FNIRSI LC1020E – это высокоточный ручной измеритель RLC, предназначенный для тестирования электронных компонентов. Прибор поддерживает измерения L/Q, C/D и R/D для последовательно-параллельных моделей и оснащен цветным TFT-дисплеем диагональю 2,8 дюйма.
Благодаря предустановленным пороговым значениям и аудиовизуальным оповещениям, он обеспечивает быструю оценку "прошел/не прошел", улучшая пакетное тестирование и контроль качества. Поддерживая частоту тестирования до 100 кГц, он подходит для высокочастотного анализа индуктивностей, конденсаторов и резисторов. Компактная конструкция с питанием от батареи позволяет выполнять точные измерения без кабелей в любое время и в любом месте.
Особенности
- Высокоточное измерение с разрешением 4,5 разряда
Достигает базовой точности до ±0,05% для профессиональных измерений - Поддержка широкого спектра параметров
Измеряет значения L/C/R/Z с автоматическим переключением режимов и отображает X/D/Q/θ/ESR как вторичные параметры для комплексного анализа компонентов - Интеллектуальная автоматическая идентификация компонентов
Автоматически распознает компоненты R/L/C и мгновенно переключает режимы, обеспечивая быстрое и эффективное тестирование с минимальным ручным вводом данных - Выбор частоты и тестового напряжения
Поддержка 5 тестовых частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Предлагает 3 уровня испытательного напряжения (RMS): 0,1 В, 0,3 В, 0,6 В – для точного контроля в разных сценариях измерений - Функция сортировки и сравнения
Устанавливайте номинальные значения и допуски (0,1%–99,9%) для автоматического определения "прошел/не прошел" с аудиовизуальными подсказками для быстрого пакетного тестирования и контроля качества - Внутреннее напряжение смещения (bias)
Встроенное смещение стабилизирует показания и повышает точность измерений чувствительных компонентов - Два тестовых порта: 3-контактный и 5-контактный (4-проводная схема Кельвина)
Обеспечивает простоту использования и максимальную точность за счет минимизации погрешности измерения сопротивления выводов - Двухпараметровый 2,8-дюймовый TFT-дисплей
Отображает основной и вторичный параметры в реальном времени – легко читается в любых условиях - Калибровка "вход/короткое"
Калибрует тестовые приборы и устраняет системные погрешности для точных и повторяемых результатов - Режим удержания данных и регистрации данных
Короткое нажатие удерживает показания, длительное нажатие – вход в режим регистрации данных с детализированной статистикой результатов "прошел/не прошел" для повышения эффективности тестирования - Компактная конструкция с возможностью подзарядки
Легкий, портативный корпус с питанием от литиевого аккумулятора 3,7 В и емкостью 3000 мАч идеально подходит для использования в лаборатории, на производственной линии и в полевых условиях
Технические характеристики
| Базовая точность | 0,3% |
| Частота тестирования | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| Дисплей | 2,8-дюймовый TFT-ЖК-дисплей |
| Разрядность дисплея | основные параметры: 4,5 разряда вторичные параметры: 4,5 разряда |
| Параметры измерения | основные параметры: AUTO/R/C/L/Z вторичные параметры: X/D/Q/θ/ESR |
| Диапазон измерений | индуктивность (L): от 0 до 100 Гн емкость (C): от 0 до 100 мФ сопротивление (R): от 0 до 10 МОм |
| Внутреннее смещение | 0,0 В, 0,5 В |
| Тестовый уровень | 0,1 В, 0,3 В, 0,6 В |
| Функции калибровки | калибровка разомкнутого и замкнутого состояния |
| Функция сравнения | используется для расчета относительной погрешности между измеренным значением компонента и номинальным значением, отображает ее в процентах и предоставляет результаты фильтрации; номинальные значения и допуски можно задать в диапазоне от 0,1% до 99,9%. |
| Функция записи | проверяет, соответствует ли измеренный компонент установленным номиналам и допускам, и записывает количество успешных и неуспешных измерений |
| Конфигурация тестовых клемм | трехконтактная, пятиконтактная |
| Выходное сопротивление | 100 Ом |
| Интерфейс связи | USB-TypeC (виртуальный последовательный порт) |
| Прочее | настройки языка, яркость экрана, настройки звука, автоотключение, настройки калибровки, информация о системе |
| Диапазон | Точность |
|---|---|
| Емкость (C) | |
| 1 мФ-100 мФ | 100 Гц: 5% ± 5 разрядов 1 кГц: 3% ± 5 разрядов 10 кГц: / 100 кГц: / |
| 1 мкФ-1 мФ | 100 Гц: 1% ± 4 разряда 1 кГц: 0,5% ± 5 разрядов 10 кГц: 2% ± 5 разрядов 100 кГц: 3% ± 4 разряда |
| 1 нФ-1 мкФ | 1 кГц: 0,3% ± 2 разряда 10 кГц: 0,4% ± 2 разряда 100 кГц: 1% ± 4 разряда |
| 1 пФ-1 нФ | 100 Гц: / 1 кГц: 2% ± 2 разряда 10 кГц: 1,5% ± 2 разряда 100 кГц: 2% ± 4 разряда |
| Индуктивность (L) | |
| 1 Гн-100 Гн | 100 Гц: 2% ± 5 разрядов 1 кГц: 2% ± 5 разрядов 10 кГц: / 100 кГц: / |
| 1 мГн-1 Гн | 100 Гц: 0,4% ± 5 разрядов 1 кГц: 0,3% ± 2 разряда 10 кГц: 0,4% ± 3 разряда 100 кГц: 2,5% ± 5 разряда |
| 10 мкГн-1 мГн | 100 Гц: 3% ± 5 разрядов 1 кГц: 0,5% ± 4 разряда 10 кГц: 0,5% ± 3 разряда 100 кГц: 1,5% ± 5 разрядов |
| 1 мкГн-10 мкГн | 100 Гц: / 1 кГц: 2% ± 5 разрядов 10 кГц: 2% ± 5 разрядов 100 кГц: 4% ± 5 разрядов |
| Сопротивление (R) | |
| 1 МОм-10 МОм | 100 Гц: 5% ± 4 разряда 1 кГц: 3% ± 3 разряда 10 кГц: / 100 кГц: / |
| 1 кОм-1 МОм | 100 Гц: 0,4% ± 4 разряда 1 кГц: 0,2% ± 2 разряда 10 кГц: 0,3% ± 3 разряда 100 кГц: 0,6% ± 5 разрядов |
| 1 Ом-1 кОм | 100 Гц: 1,5% ± 4 разряда 1 кГц: 0,3% ± 2 разряда 10 кГц: 0,3% ± 3 разряда 100 кГц: 0,6% ± 5 разрядов |
| 10 мОм-1 Ом | 100 Гц: 4% ± 4 разряда 1 кГц: 2% ± 5 разрядов 10 кГц: 2% ± 5 разрядов 100 кГц: 5% ± 5 разрядов |
Комплектация
- Измеритель RLC FNIRSI LC1020E — 1 шт.
- Кабель передачи данных — 1 шт.
- Перемычка — 1 шт.
- Зажим Кельвина — 1 компл.
- Измерительные щупы (черный и красный) — 2 шт.
- Руководство пользователя — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
