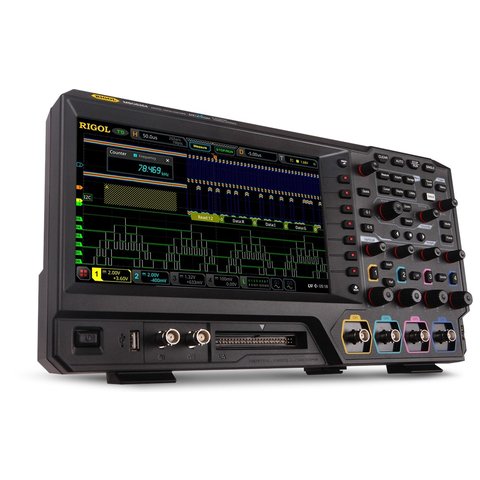

RIGOL MSO5204 – это четырехканальный осциллограф смешанных сигналов с 16 цифровыми каналами (200 МГц). Устройство 7-в-1: цифровой осциллограф, логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, частотомер, анализатор протокола. Этот компактный легкий цифровой осциллограф гарантирует исключительно точный просмотр осциллограмм и измерения. RIGOL MSO5204 обеспечивает захват 500 000 осциллограмм в секунду, а удобный 9-дюймовый цветной сенсорный ЖК-дисплей осциллографа гарантирует яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL MSO5204 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
| MSO5072 | MSO5074 | MSO5102 | MSO5104 | MSO5204 | MSO5354 | |
|---|---|---|---|---|---|---|
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
| Каналы | 2 аналоговых | 4 аналоговых | 2 аналоговых | 4 аналоговых | 4 аналоговых | 4 аналоговых |
| 16 цифровых каналов (необходимо заказать опцию PLA2216) | ||||||
| Частота дискретизации в реальном времени | 8 Гвыб/с | |||||
| Глубина памяти | 200 М точек | |||||
| Запись осциллограмм | >500 000 осц/с | |||||
| Время нарастания | ≤5 нс | ≤5 нс | ≤3,5 нс | ≤3,5 нс | ≤1,75 нс | ≤1 нс |
| Математические функции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |||||
| Дисплей | 9'' сенсорный экран, 1024×600 | |||||
| Вес | <3.5 кг (без упаковки) | |||||
| Размеры (ш × в × г) | 367 × 200 × 130 мм | |||||
Загрузить дополнительную информацию (Data Sheet) для RIGOL MSO5204 (англ.).
