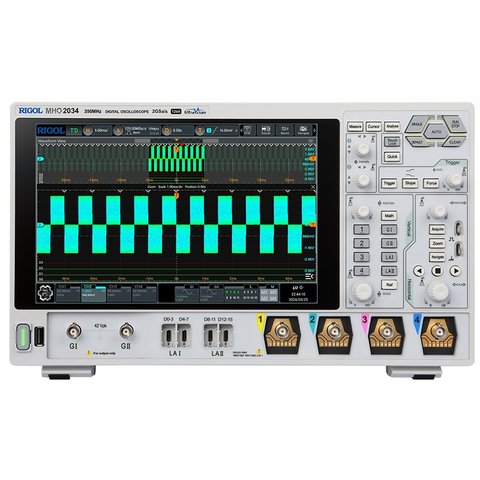

Цифровой осциллограф RIGOL MHO2034
Код: 923859
Цифровой осциллограф RIGOL MHO2034
Все про товар
Полное описание
Характеристики
Доставка
Оплата
Гарантия
228459.00 ₴
Все про товар
6.5 кг Гарантия: 36 месяцев
4-канальный осциллограф с полосой до 350 МГц, разрешением 12 бит, частотой 2 Гвыб/с, глубиной памяти 500 МБ и скоростью захвата до 1 000 000 осц/с Читать далее
228459.00 ₴
Полное описание
RIGOL MHO2034 – это высокоточный 4-канальный цифровой осциллограф с высоким разрешением, предназначенный для выполнения задач проектирования, отладки и тестирования. Модель создана на основе совершенно новой собственной технической платформы Centaurus от компании RIGOL. Благодаря скорости захвата форм сигналов до 1 000 000 осц/с (в режиме быстрой записи), глубине памяти 500 МБ, разрешению 12 бит, низкому уровню шума и высокой точности вертикальных измерений, прибор обеспечивает точные измерения и отлично подходит для задач разной сложности.
Осциллографы серии MHO2000 поддерживают генератор произвольных сигналов (опционально), анализ цифровых сигналов, Bode-диаграмму и другие функции. Приборы питаютcя от аккумуляторного блока, поэтому их удобно использовать в сложных или полевых условиях.
Особенности
- Основан на совершенно новой, собственной технической платформе Centaurus, разработанной компанией RIGOL
- Разрешение 12 бит
- Максимальная полоса пропускания до 350 МГц, 4 аналоговых канала и 1 внешний канал триггера
- 16 цифровых каналов в стандартной комплектации (требуется покупка логического анализатора)
- Частота дискретизации в реальном времени до 2 Гвыб/с
- Максимальная глубина памяти до 500 МБ
- Вертикальная чувствительность до 100 мкВ/дел
- Максимальная скорость захвата форм сигналов до 1 000 000 форм/с (в режиме быстрой записи)
- Опционально доступен генератор сигналов (AFG)
- Анализ мощности, гистограмма, анализ цифровых сигналов, Bode-диаграмма, декодирование протоколов
- Функции поиска и навигации позволяют быстро находить и точно определять сигналы с аномалиями
- Дисплей с градацией интенсивности в 256 уровней и цифровой технологией флуоресценции в реальном времени
- 10,1-дюймовый сенсорный экран с разрешением 1280×800
- Новый регулятор Flex обеспечивает удобное управление
- В стандартной комплектации: интерфейсы USB Device, USB Host, LAN, HDMI
- Питание от аккумулятора: удобная подзарядка в любое время и в любом месте, высокая мобильность при измерениях
- Обновление прошивки онлайн
- В стандартной комплектации: ручка с фотоэлектрическим энкодером для повышения срока службы устройства
Технические характеристики
| Модель | MHO2024 | MHO2034 |
|---|---|---|
| Аналоговая полоса пропускания (50 Ом, -3 дБ) | 200 МГц | 350 МГц |
| Время нарастания (типично) | 2 нс | 1,4 нс |
| Диапазон временной базы | 2 нс/дел – 500 с/дел | 1 нс/дел – 500 с/дел |
| Скорость захвата осциллограмм | до 1 000 000 осц/с (режим записи) | |
| Вертикальное разрешение | 12 бит (до 16 бит в режиме высокого разрешения) | |
| Каналы | 4 аналоговых + 1 внешний + 16 цифровых | |
| Глубина памяти | 250 МБ (все каналы), 500 МБ (половина каналов) | |
| Частота дискретизации | 2 Гвыб/с | |
| Дисплей | 10,1-дюймовый емкостный сенсорный экран, разрешение 1280×800 | |
| Типы запуска | Фронт, Импульс, Наклон, Видео, Шаблон, Таймаут, Порог, Окно, Длительность, Установка/удержание, Задержка, N-й фронт, Последовательные (UART, I2C, SPI, CAN) | |
| Опциональные типы запуска | LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553 | |
| Математические функции | Сложение, Вычитание, Умножение, Деление, БПФ, Интеграл, Производная, Фильтры и др. (до 4 одновременно) | |
| БПФ | До 1 Мт, 6 окон, поиск пиков | |
| Поиск и навигация | Поиск фронтов и импульсов, табличный просмотр, переход к событиям | |
| Запись сигналов | До 500 000 сегментов, с воспроизведением, измерениями и декодированием | |
| Цифровой вольтметр | DC, AC RMS, DC+AC RMS, разрешение 4 цифры, устанавливаемые пользователем пределы | |
| Частотомер | 3–6 знаков, тотализатор (48 бит), измерение частоты и период | |
| Генератор сигналов AFG (опция) | 2 канала, 50 МГц, 1 Гвыб/с, 16 бит | |
| Выходные сигналы AFG | Синус, квадрат, импульс, пилообразный сигнал, шум, постоянный ток, синус, экспонента, ЭКГ, Лоренц, Гаусс, гаверсинус | |
| Модуляции AFG | AM, FM, PM (внутр. источник модуляции) | |
| Декодирование протоколов | До 4 активных протоколов одновременно; стандартно: UART, I2C, SPI, CAN; опционально: LIN, FlexRay и т. д. | |
| ЛАФЧХ | 10 Гц–30 МГц, амплитуда 20 мВ – 10 В | |
| Тестирование "Pass/Fail" | Сравнение с маской, триггер, звуковой сигнал, снимок | |
| Автоизмерения | 41 параметр, 14 одновременно, включая напряжение, время, фазу, счетчик импульсов и др. | |
| Курсоры | 2 пары курсоров XY, ручной или трековый режим | |
| Интерфейсы | USB-хост/устройство (USB 3.0), LAN, HDMI, выход AUX, вход/выход опорного сигнала 10 МГц | |
| Веб-интерфейс | Да (через LAN, полный доступ из браузера) | |
| Внутренняя память | 128 ГБ | |
| Операционная система | Android | |
| Процессор и ОЗУ | Cortex-A72 (1.8 ГГц) + Cortex-A53 (1.4 ГГц), 6 ядер, 4 ГБ ОЗУ | |
| Габариты (Ш × В × Г) | 335 мм × 235 мм × 154 мм | |
| Вес | 5,3 кг | |
| Рабочая температур | –10℃ to +50℃ | |
| Питание | 100–240 В AC, 50–60 Гц, макс. 400 ВА | |
| Гарантия | 3 года (на основной блок) | |
Информационный листок
Загрузить информационный листок для RIGOL MHO2034 (англ.).
Комплектация
- Цифровой осциллограф RIGOL MHO2034 — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Пассивный осциллографический щуп PVP2350 — 4 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
