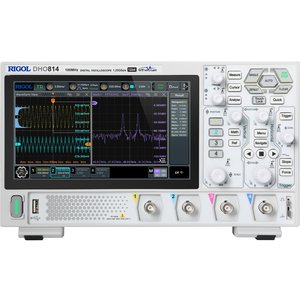

RIGOL DHO812 – это высокопроизводительный двухканальный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1,25 ГВыб/с, 12-разрядным АЦП, низким уровнем шума, глубиной памяти 25 Мточек и сенсорным дисплеем с диагональю 17,8 см и разрешением 1024×600 пикселей. Скорость захвата осциллограмм в режиме UltraAcquire – 1 000 000 осц/с. Оснащен ПЗ для запуска и декодирования I²C, SPI и RS232/UART.
Особенности
- 12-разрядный АЦП: высокое разрешение и смещение, тракт сигнала с низким уровнем шума, более точные измерения.
- Возможность проверки слабых сигналов благодаря 12-битному вертикальному разрешению с 4096 уровнями квантования, что в 16 раз превышает уровни квантования 8-битных систем.
- 7-дюймовый сенсорный дисплей высокого разрешения.
- Скорость захвата осциллограмм – 1 000 000 осц/с; позволяет быстро обнаруживать сбои и аномалии сигнала и гарантирует плавный рабочий процесс – даже с измерениями, спектром, математикой или длительным сбором данных.
- Интерфейс Type-C позволяет питать устройство от портативного источника питания и проводить тестирования даже в полевых условиях.
- Имеет компактные размеры и может быть использован со стандартным креплением для мониторов, что эффективно уменьшает площадь рабочего стола и дает больше пространства для работы.
- Выходные интерфейсы USB, LAN и HDMI поддерживают дистанционное управление и позволяют проводить конференции.
Технические характеристики
Модель |
DHO802 |
DHO804 |
DHO812 |
DHO814 |
Полоса пропускания |
70 MГц |
70 MГц |
100 MГц |
100 MГц |
Количество каналов |
2 |
4 |
2 |
4 |
Время нарастания |
≤ 5 нс |
≤ 5 нс |
≤ 3,5 нс |
≤ 3,5 нс |
Частота дискретизации |
1 канал: 1,25 ГВыб/с
2 канала: 625 МВыб/с каждый
4 канала: по 312,5 МВыб/с каждый |
Скорость захвата осциллограмм |
30 000 осц/с (векторный режим)
1 000 000 осц/с (режим UltraAcquire) |
Глубина памяти (стандартная) |
1 канал: 25 Мточек
2 канала: по 10 Мточек каждый
4 канала: по 1 Мточек каждый |
Вертикальное разрешение |
12 бит |
Дисплей |
7-дюймовый емкостный сенсорный ЖК-дисплей, 1024 × 600 |
Интерфейс питания |
Type-C |
Напряжение питания |
DC 12 В, 4 A |
Мощность |
макс. 48 Вт (при подключении к различным интерфейсам, USB-накопителю и пробникам) |
Габариты |
265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) |
Вес |
1,78 кг (без упаковки) / 2,78 кг (в упаковке) |
Руководство пользователя
Загрузить руководство пользователя для RIGOL DHO812 (англ.).
Характеристики
Загрузить характеристики для RIGOL DHO812 (англ.).
Комплектация
- Цифровой осциллограф RIGOL DHO812 — 1 шт.
- Пробники осциллографические PVP3150 (150 МГц) — 2 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Провод заземления — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
