Цифровой осциллограф + тестер компонентов + генератор сигналов 3 в 1 FNIRSI DSO-TC3
Код: 912208

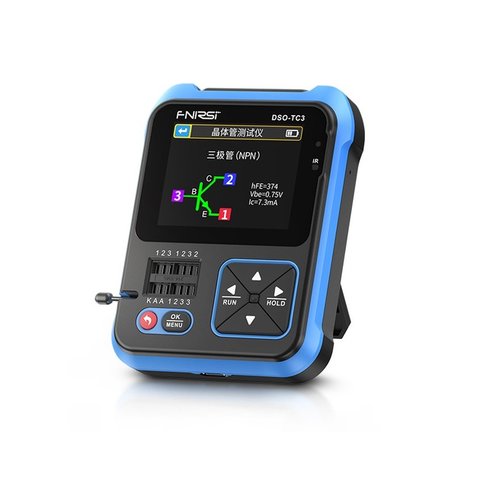

Цифровой осциллограф + тестер компонентов + генератор сигналов 3 в 1 FNIRSI DSO-TC3
Все про товар
Полное описание
Характеристики
Видео
Доставка
Оплата
Гарантия
2924.00 ₴
Все про товар
Видео
0.5 кг
Наличие на складе:
Гарантия: 6 месяцев - Львов
Портативный цифровой осциллограф со встроенным тестером компонентов и генератором тестовых ШИМ-сигналов, оснащенный 2,4-дюймовым цветным TFT-дисплеем Читать далее
2924.00 ₴
Оптом дешевле
Вас также могут заинтересовать
Портативный одноканальный осциллограф с частотой дискретизации 2,5 Мвыб/с в реальном времени, аналоговой полосой пропускания 200 кГц и полным набором функций запуска
Наличие на складе:
- Львов
ID: 916295 0.3 кг
Миниатюрный одноканальный осциллограф с 3 режимами развертки, полосой пропускания 5 МГц, частотой дискретизации 20 МВб/с и глубиной памяти 40 кБ
Наличие на складе:
- Львов
ID: 910523 0.5 кг
Портативный одноканальный цифровой осциллограф с полосой пропускания 110 МГц, частотой дискретизации 500 МВ/с, объемом памяти 240 кБ и 2,4" TFT-дисплеем.
Наличие на складе:
- Львов
ID: 910522 0.5 кг
Портативный одноканальный осциллограф. Частота дискретизации 500 МВыб/с, полоса пропускания 100 МГц. 2,4" TFT-дисплей, литиевая батарея 3000 мАч (до 8 часов работы).
Наличие на складе:
- Львов
ID: 895990 0.6 кг
Полное описание

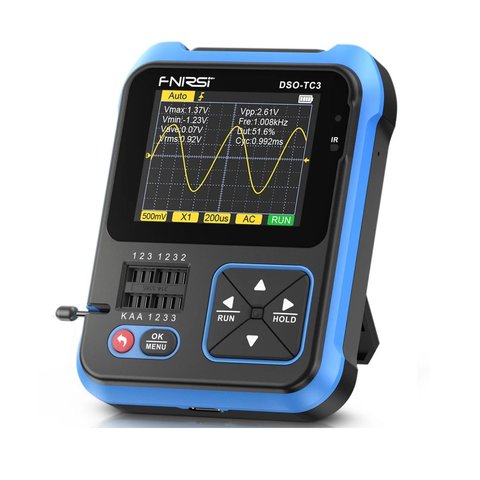

FNIRSI DSO-TC3 — это универсальное компактное устройство, сочетающее в себе функции цифрового осциллографа, измеряющего сигналы напряжением до 400 В, с полной функцией запуска (автоматический, одиночный, обычный) и полосой пропускания 500 кГц и частотой дискретизации 10 Мвыб/с; тестера электронных компонентов, который может выполнять прозвонку цепи и измерять напряжение, температуру и влажность, а также декодирование инфракрасного излучения, а также встроенного генератора сигналов ШИМ/ГПС с амплитудой 3,3 В, способного генерировать 6 форм сигналов. Благодаря небольшому размеру, легкому весу и портативности FNIRSI DSO-TC3 представляет собой первоклассный инструмент отладки в полевых условиях.
Особенности
- Устройство 3-в-1, объединяющее в себе цифровой осциллограф, тестер электронных компонентов и генератор сигналов ШИМ/ГПС;
- Осциллограф имеет частоту дискретизации в реальном времени 10 Мвыб/с и полосу пропускания 500 кГц;
- Благодаря полной функции запуска (одиночный, обычный, автоматический), его можно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов;
- Измеряет сигнал напряжения до ±400 В;
- Благодаря эффективному автоматическому режиму, активируемому нажатием одной кнопки, измеренные формы сигналов могут отображаться без сложных настроек;

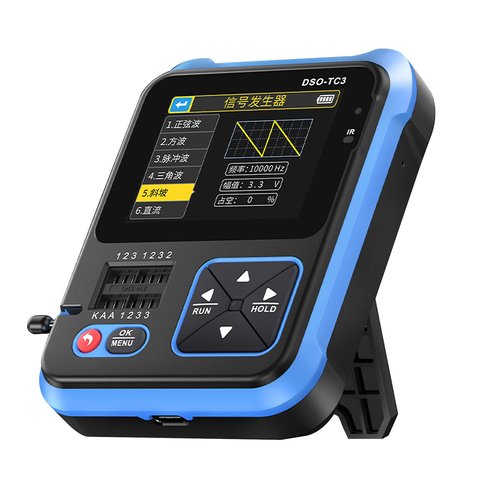

- В режиме генератора сигналов FNIRSI DSO-TC3 может генерировать 6 видов сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, постоянного тока;
- Автоматическое выявление и измереие разных транзисторов, включая NPN, N-канальные и P-канальные полевые транзисторы, переходные полевые транзисторы, диоды, двойные диоды, тиристоры и т.д., а также резисторы, катушки индуктивности, конденсаторы, полевые транзисторы и т.д.;
- Автоматическое определение полярности выводов;
- Автоматическое сканирование кодов инфракрасных протоколов, прозвонка цепи, измерение входного напряжения 0-40 В, выход ШИМ, измерение диодов 0-32 В, измерение температуры и влажности и т.д.;
Відео
Технические характеристики
| Осциллограф | ||
|---|---|---|
| Частота дискретизации в реальном времени | 10 Мвыб/с | |
| Аналоговая полоса пропускания | 500 кГц | |
| Входное сопротивление | 1 МОм | |
| Режим входа | AC/DC | |
| Диапазон тестового напряжения | 400 В | |
| Вертикальная чувствительность (×1) | 10 мВ/дел ~ 10 В/дел | |
| Диапазон горизонтальной развертки | 10 мкс/дел ~ 500 с/дел | |
| Режимы запуска | Автоматический / Обычный / Одиночный | |
| Типы запуска | По растущему фронту / По спадающему фронту | |
| Заморозка сигнала | Да | |
| Автоматические измерения | Максимум, минимум, среднее значение, среднеквадратичное значение, пик-пик, частота, период, коэффициент заполнения | |
| Тестер компонентов | ||
| Категория | Диапазон | Характеристики |
| Триод | β в пределах от 10 до 600 | увеличение hfe, напряжение база-эмиттер Ube, Ic/Ie, обратный ток отсечки, коллектор-эмиттер Iceo, Ices, прямое падение напряжения на защитном диоде Uf |
| Диод | прямое падение напряжения <4,5 В | прямое падение напряжения, емкость перехода, обратный ток утечки |
| Стабилитрон | 0,01 В ~ 4,5 В | (испытательная зона 1-2-3) прямое падение напряжения, обратное напряжение пробоя |
| 0,01 В ~ 24 В | (испытательная зона К-А-А) обратное напряжение пробоя | |
| Полевой транзистор | JFET | емкость затвора Cg, ток стока Id при Vgs, прямое падение напряжения на защитном диоде Uf |
| IGBT | ток стока Id при Vgs, прямое падение напряжения на защитном диоде Uf | |
| MIOSTET | напряжение включения Vt, емкость затвора Cg, сопротивление сток-исток Rds, прямое падение напряжения на защитном диоде Uf | |
| SCRS | напряжение включения <5 В, ток срабатывания затвора <6 мА | напряжение затвора |
| Симистор | ||
| Емкость | 25 пФ ~ 100 мФ | емкость, коэффициент потерь Vloss |
| Сопротивление | 0,01 Ом ~ 50 МОм | сопротивление |
| Индуктивность | 10 мкГн ~ 1000 мкГн | индуктивность, сопротивление DC |
| Батареи | 0,1 В ~ 4,5 В | напряжение, положительная и отрицательная полярность |
| Входное напряжение | 0 ~ 40 В | напряжение |
| Датчик DS18B20 | 0 - 85°C | температура |
| Датчик DHT1 | 0 - 60°C / 5 - 95% | влажность |
| Декодирование сигналов инфракрасного пульта дистанционного управления | NEC протокол инфракрасного управления | отображение кода пользователя и кода данных, а также отображение соответствующей инфракрасной волны |
| Генератор сигналов | ||
| Синусоидальный | 1 - 10 кГц / 0 - 3,3 В / 50% | |
| Прямоугольный | 1 - 100 кГц / 3,3 В / 50% | |
| Импульсный | 1 - 100 кГц / 3,3 В / 0 - 100% | |
| Треугольный | 1 - 10 кГц / 0 - 3,3 В / 50% | |
| Пилообразный | 1 - 10 кГц / 0 - 3,3 В / 0 - 100% | |
| Постоянного тока | 0 - 3,3 В | |
| Общие характеристики | ||
| Дисплей | 2,4-дюймовый цветной TFT-экран со светодиодной подсветкой | |

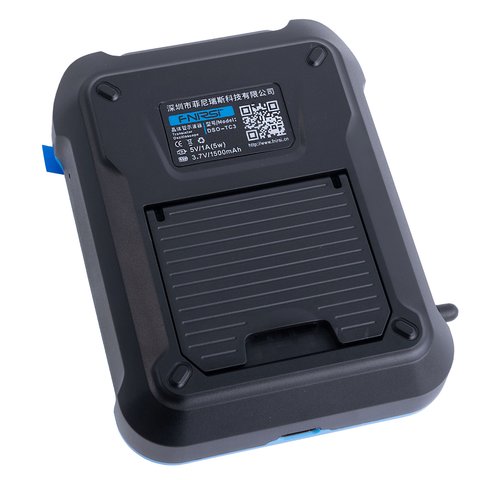

| Питание | литиевая аккумуляторная батарея емкостью 1500 мАч | |

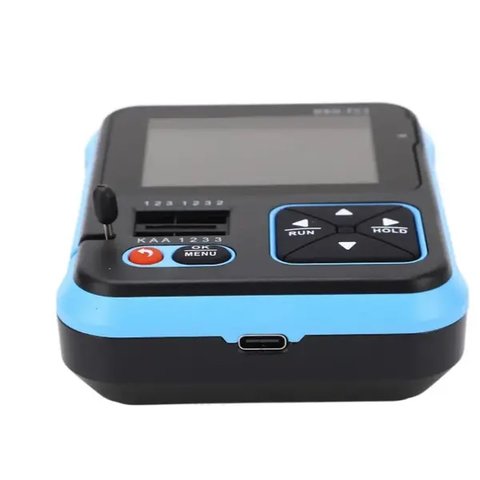

| Зарядка | USB Type-C (+5 В) | |
| Габариты | 110 × 76 × 30 mm | |
| Вес | 300 г | |

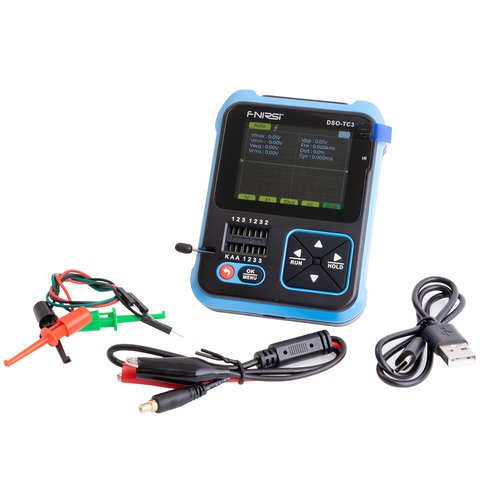

Комплектация
- FNIRSI DSO-TC3 — 1 шт.
- Щуп для тестирования компонентов — 3 шт.
- Щуп с разъемом MCX с зажимом типа крокодил — 1 шт.
- Кабель питания Type-C — 1 шт.
- Упаковочная коробка — 1 шт.
- Руководство пользователя — 1 шт.
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
