Автомобильный навигационный блок CS9100 (для штатных мониторов)

Навигационный блок CS9100 (полный комплект) предназначен для установки в автомобили, оборудованные штатным цветным (в том числе сенсорным) монитором и навигацией. Устройство подключается к штатному монитору через видеоинтерфейс вместо штатной навигации. В итоге вы получаете полноценную навигацию на нужном вам языке, с поддержкой карт нужного региона и сенсорным управлением (для сенсорных мониторов). Для мониторов без сенсорной панели на штатном мониторе предусмотрен пульт дистанционного управления с тачпадом или доустановка сенсорного стекла нужного вам размера.

*Внимание! Если вам требуется навигационный блок для подключения к мультимедийному ресиверу, купите навигационный блок CS9100 для мультимедийных систем и кабели для подключения.

Узнайте разницу между навигационными блоками CS9100/CS9200/CS9900/KD-900/Andromeda.

Навигационный блок CS9100 (полный комплект) поставляется вместе с GPS-картой Навител Навигатор Содружество.

Также CS9100 работает с программным обеспечением Navitel, IGo2006, IGo8, Garmin и другими программами, работающими под WIN CE 5.0. В случае выхода новой версии ПО, его легко можно обновить, перезаписав на SD-карту.

Вы можете подключить навигационный блок CS9100 к Интернету. Для этого вам необходимо приобрести 3G USB GPS-модем Huawei , который специально подготовлен для работы с навигационным блоком.

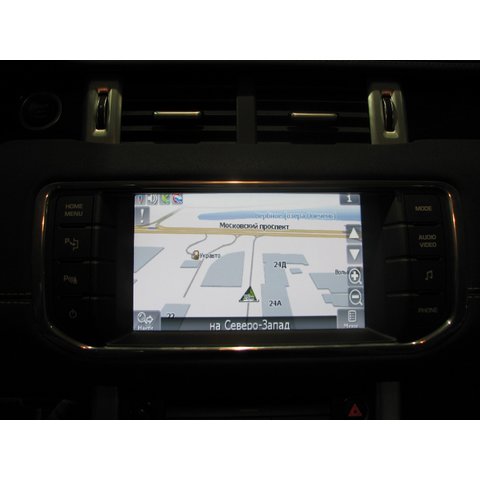

Навигационный блок CS9100 в работе

Навигационный блок CS9100
Технические характеристики

• Процессор: ARM9 Samsung 2440 400 МГц
• ОС\Язык\Локализация: WIN CE 5.0\Англ.\Рус.(Англ.)
• Память: Nand 64 МБ, SDRAM 64 МБ
• Карты памяти: MMC, miniSD, SD, SDHD до 16 ГБ, (SDHC в зависимости от производителя)
• Видеовыходы:
  • RGB 480 x 234
  • 1 x RCA NTSC 3.58 МГц
• Аудиовыходы:
  • 1 x RCA стерео 0,25 Вт
  • 1 x разъем TS 3.5 мм (для динамика)
• USB Host: 1 x nип A (для внешних устройств)
• USB Device: 1 x Мини-USB (деактивированный)
• Управление:
  • 1 x Радиопульт с сенсорной панелью
  • Сенсорное стекло (посредством USB-контроллера) *1
  • Штатные органы управления авто (адаптеры для Toyota, Lexus, Mazda, Subaru) *2
• GPS:
  • MTK MT3329T
  • Каналы: 66
  • Частота: L1 1575.42 МГц
  • Чувствительность -165 дБ
  • Обновление: 1 с
  • Протокол: NMEA0183 V3.01: GPGGA (1 раз/1 с), GPGSA (1 раз/5 с), GPGSV (1 раз /5 с), GPRMC (1 раз /1 с), GPVTG (1 раз/1 с), (дополнительно GLL или MTK NMEA Command)
  • Горячий\Теплый\Холодный старт: < 1\28\30 с
  • Антенна: SMA активная (длина кабеля 5 м)
• Питание: 10~30 В постоянного тока
• Размеры главного блока: 160 мм x 110 мм x 26 мм
• Вес: 1,130 кг

*1 USB-контроллер в комплект не входит.
*2 Адаптеры для Toyota, Lexus, Mazda, Subaru продаются только в комплекте с навигационными блоками.

Навигационный блок CS9100
Инструкции

• Скачать схему распиновки RGB и DATA кабеля навигационного блока CS9100
• Скачать инструкцию по подключению модема к навигационному блоку CS9100
• Скачать инструкцию по подключению GPS-антенны

Информация по установке навигационного ПО *

• Путь по умолчанию для установки навигационного ПО: Navi\Navi.exe
• Настройки для навигационного ПО:
  • COM-порт GPS-приемника: COM1
  • Скорость GPS-приемника: 9600
  • Разрешение видеовыхода: 480×234

Навигационный блок CS9100
Комплект поставки*

• Навигационный блок CS9100

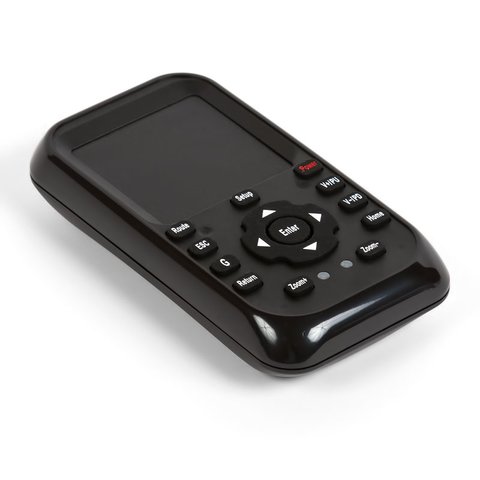

• Пульт ДУ

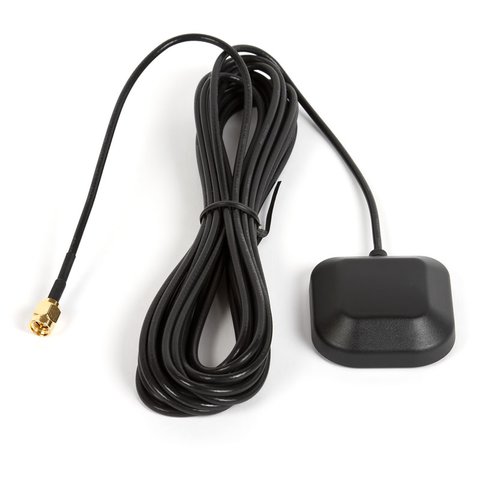

• GPS-антенна

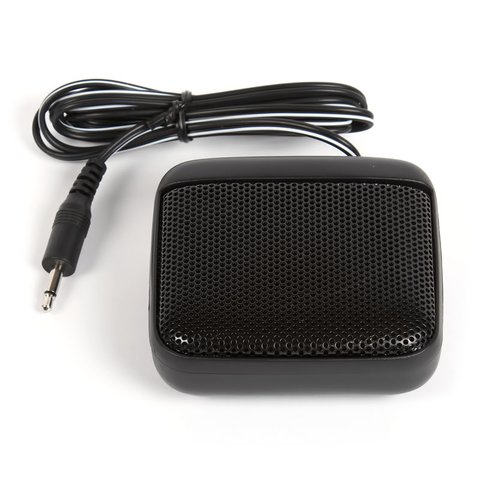

• Внешний динамик
• SD карта памяти 4 ГБ

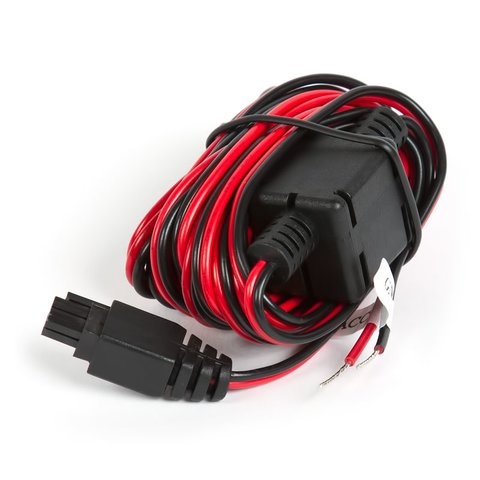

• Кабель питания 2,5м

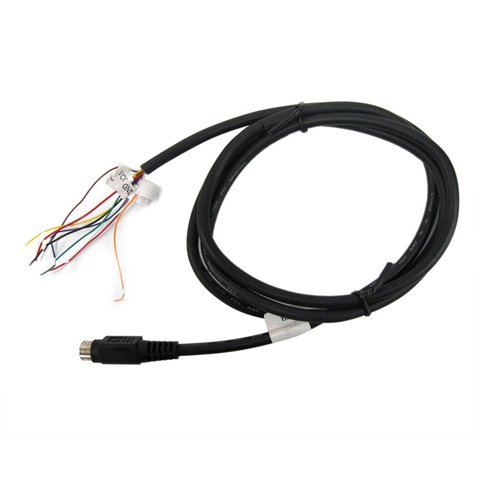

• RGB-кабель (коннектор 9 пин)

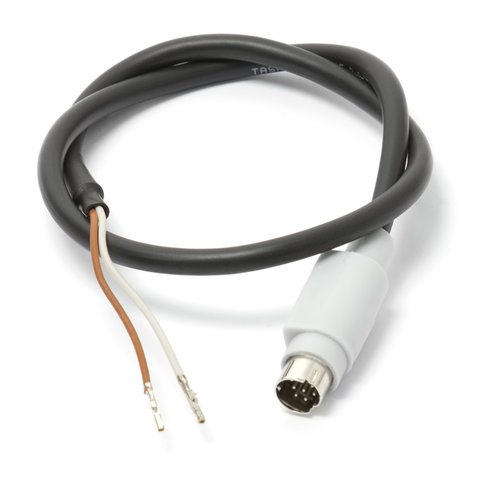

• Data-кабель
• Навигационная карта Навител Навигатор Содружество

* Блок Check-Engine в комплект не входит.

Внимание! Установка навигационного блока и навигационного ПО должна производиться квалифицированным специалистом. В противном случае мы не несем ответственности за повреждение или некорректную работу оборудования.

Внимание! Car Solutions не несет ответственности за некорректную работу устройства в случае самостоятельной перепрошивки. Если у вас возникли проблемы с работой навигационного блока на оригинальной прошивке, опишите ситуацию на нашем форуме, и наши технические специалисты обязательно вам ответят.
