Контролер JK-PB1A16S15P підтримує від 8 до 16 акумуляторних комірок з максимальним струмом заряду та розряду 150 А, а в піковому режимі – до 300 А. Він забезпечує ефективний розподіл енергії між елементами завдяки струму балансування 1 А.
Головною особливістю JiKong BMS PB1A16S15P 150 A 8S-16S нового покоління є наявність шин CAN, RS485, RS232 та підтримка протоколів обміну більшості інверторів та інших систем зберігання енергії.
Особливості
- Підтримує протоколи обміну інформацією більшості інверторів та інших систем зберігання енергії.
- Підтримка зв’язку RS485/CAN/RS232.
- Просте підключення через Bluetooth у мобільному додатку.
- Захист від короткого замикання, перезаряду, перерозряду та перевантаження струмом.
- Підтримка від 8 до 16 комірок для літієвих акумуляторів різних типів.
- Активна система балансування для ефективного розподілу енергії.
- Можливість підключення інформаційного екрана.
Технічні характеристики
Модель |
B1A16S15P |
Кількість елементів для Li-ion |
7S~16S |
Кількість елементів для Lifepo4 |
8S-16S (8S, 12S, 16S) |
Кількість елементів для LTO |
14S |
Тип балансира |
Активний балансир |
Струм балансування |
1 А |
Опір головного ланцюга MOSFET |
0,65 мОм |
Номінальний струм заряду |
150 А |
Номінальний струм розряду |
150 А |
Піковий струм розряду |
300 А |
Захист від перевантаження струмом |
10 A-150 А регульований |
Підключення комірок |
Загальний порт |
Шкала напруги одного осередку |
1-5 В |
Точність напруги |
±5 мВ |
Напруга захисту від перезаряджання |
1,2 В - 4,35 В регульована |
Напруга скасування захисту від перезаряджання |
1,2 В - 4,35 В регульована |
Час спрацьовування захисту від перевантаження струмом |
2 с - 120 с регульований |
Напруга захисту від перерозряду |
1,2 В - 4,35 В регульована |
Напруга скасування захисту від перерозряду |
1,2 В - 4,35 В регульована |
Кількість датчиків температури |
4 |
Захист від перегріву |
Так |
Захист від короткого замикання |
Так |
Світлодіодна індикація рівня заряду і стану роботи акумуляторного складання |
Так |
Вимірювання ємності елемента акумуляторної складання |
Так |
Функція Bluetooth |
Додаток для Android та IOS |
Дистанційне керування RS485 |
Підтримує |
Додаткові порти зв’язку |
RS232 / RS485 / CAN |
Розмір |
162 мм × 102 мм × 20 мм |
Діапазон робочих температур |
-30°C ~ 70°C |
Підігрів плати |
Є |
Важливо! При неправильному підключенні BMS, некоректному налаштування програми, а також нетиповому використанні, BMS плата може вийти з ладу.
Шість видів захисту акумулятора
- Захист від короткого замикання
- Захист від перезаряду (можливість налаштування граничної напруги)
- Захист від перерозряду (можливість налаштування граничної напруги)
- Захист від струму (налаштування захисту від перевантаження великим струмом)
- Захист від перегрівання та контроль за низькою температурою з можливістю управління нагрівальним елементом
- Контроль підключення та обриву балансувального з’єднання
Складання та налаштування Jikong
Для збирання акумуляторів з використанням BMS JK (Jikong) використовуйте англійську версію інструкції "JK BMS Active Bluetooth BMS Manual". За замовчуванням пароль на вхід до програми - 1234, пароль до відкриття доступу до налаштувань - 123456.
Підключення BMS через додаток
- Увімкніть Bluetooth на телефоні.
- Запустіть додаток JK BMS.
- Натисніть на іконку в лівому верхньому куті для сканування пристроїв.
- Після завершення сканування виберіть назву свого пристрою, наприклад "JK-B1A24S".
- При першому підключенні додаток попросить ввести пароль.
- За замовчуванням пароль для підключення – 1234.
- Після успішного підключення пароль запам'ятається додатком.
- Для наступного підключення додаток автоматично з'єднається з пристроєм.
Комплектація

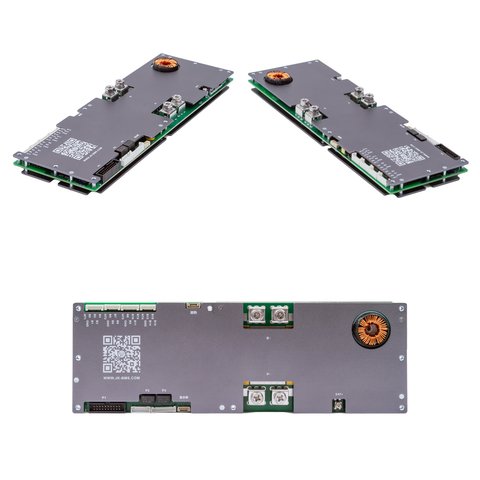

- Smart BMS плата із вбудованим Bluetooth — 1 шт.

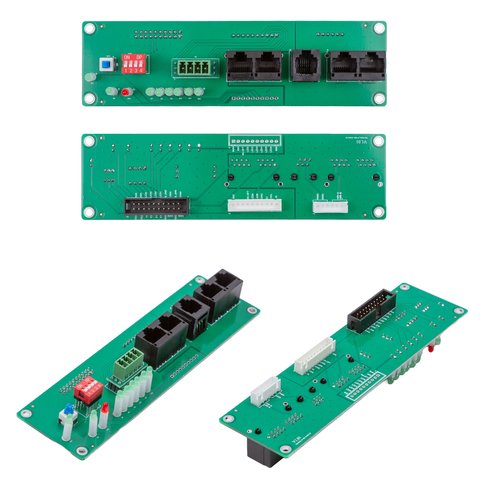

- Комунікаційна плата зі світлодіодною індикацією рівня заряду та стану акумуляторної збірки, роз’ємами RS232 / RS485 / CAN типу кручена пара, перемикачі управління роз’ємами RS232 / RS485 / CAN — 1 шт.
- Оригінальна JK BMS Кнопка металева водонепроникний зі світлодіодною індикацією (JiKong) — 1 шт.
- Балансувальні дроти з датчиком температури і роз’ємом (довжина 90 см) — 4 шт.
- Оригінальна JK BMS Кнопка металева водонепроникний зі світлодіодною індикацією (JiKong) — 1 шт.
- Шлейфи для з’єднання Inverter BMS плати із комунікаційною платою — 1 шт.
- Кабель типу кручена пара для роз’ємів RS232 / RS485 / CAN — 1 шт.
- Кабель для підключення нагрівача елементів акумуляторної складання — 1 шт.
- Провід живлення плати Inverter BMS — 1 шт.
Не входить у комплект
- Екран
- Кабельні наконечники
- Силові проводи
- Інструкція
