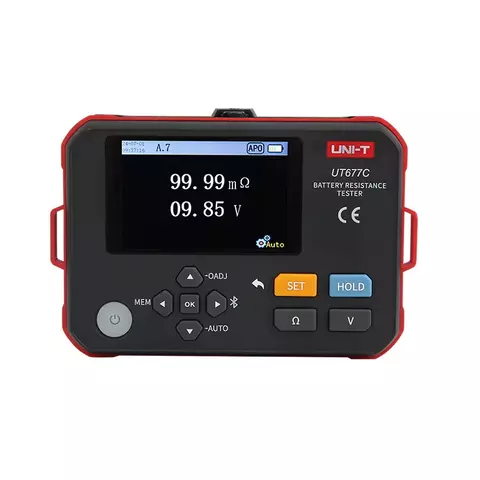

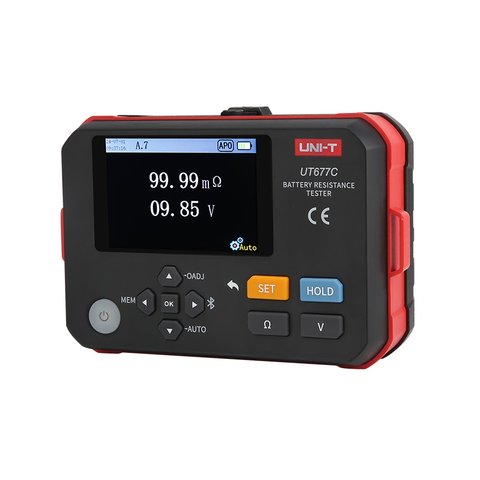

UNI-T UT677C – это измерительный прибор, предназначенный для измерения внутреннего сопротивления и напряжения, а также оценки состояния перезаряжаемых (свинцово-кислотных и литиевых) батарей.

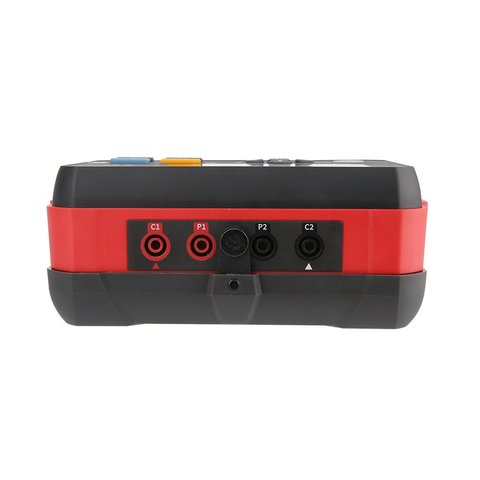

Используя четырехконтактный метод переменного тока, UNI-T UT677C позволяет точно измерять внутреннее сопротивление батарей без помех от контактного сопротивления между тестовым проводом, клеммой и электродом батареи.
Анализатор характеризуется широким диапазоном измерений, высоким разрешением и усовершенствованной системой защиты от помех, обеспечивая точные, надежные и стабильные результаты измерений, что делает его незаменимым при производстве и установке аккумуляторов, а также обслуживании разнообразного оборудования.
| Функция измерения | Диапазон | Разрешение | Точность |
|---|---|---|---|
| Внутреннее сопротивление батареи | 0,000 мОм ~ 3 мОм | 1 мкОм | ±1% полной шкалы ± 20 ед. |
| 3,000 мОм ~ 30 мОм | 10 мкОм | ±0,5 % полной шкалы ± 15 ед. | |
| 3,000 мОм ~ 300 мОм | 100 мкОм | ±0,5 % полной шкалы ± 15 ед. | |
| 300 мОм ~ 3 Ом | 1 мОм | ±0,5% полной шкалы ± 15 ед. | |
| Напряжение батареи | 0,000 В ~ ±7 В | 1 мВ | ±0,2% полной шкалы ± 10 ед. |
| 7 В ~ 100,00 В | 10 мВ | ±0,2 % полной шкалы ± 10 ед. | |
| 100 В ~ 120,00 В | 100 мВ | ±0,2 % полной шкалы ± 10 ед. | |
| Общие характеристики | |||
| Метод измерения | Измерение внутреннего сопротивления | 1 кГц переменного тока, 4-контактный метод тестирования, напряжение на клеммах холостого хода до 3 В макс. | |
| Измерение силы тока | 2,0 мА ~ 200 мА (разные измерительные токи в разных диапазонах) | ||
| Частота обновления дисплея | 5 раз/сек | ||
| Защита от помех | Да, автоматическая настройка частоты в диапазоне 920 Гц ~ 1080 Гц | ||
| Время отклика | 200 мс | ||
| Время измерения | ок. 2 с | ||
| Макс. входное напряжение | 120 В постоянного тока (между плюсом и минусом) | ||
| Удержание данных | Ручной и автоматический режимы | ||
| Хранение данных | макс. 500 наборов данных измерений | ||
| Функция оценки измерений | пороговые значения PASS (успешно), WARNING (предупреждение), FAIL (не успешно), могут быть предустановлены | ||
| Испытание на электрический пробой | AC 3700 В/сркв. зн. (между эл. цепью и корпусом) | ||
| Наружное магнитное поле | <40 А/м | ||
| Эталонная температура и влажность | 23°C±5°C, <75% отн. влажности | ||
| Рабочая температура и влажность | -10°C ~ 40°C; до 80% отн. влажности | ||
| Температура и влажность хранения | -20°C ~ 60°C; до 70% отн. влажности | ||
| Автоматическое выключение | через 15 мин. | ||
| Дисплей | 3,5-дюймовый, цветной, 480 × 320 пикселей | ||

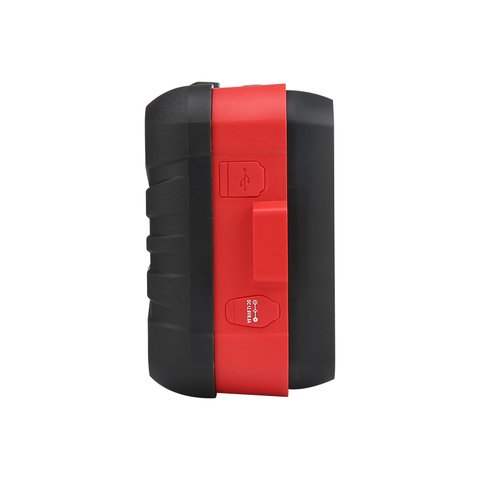

| Интерфейс данных | USB Type C, збереження даних вимірювань та завантаження їх на ПК | ||
| Bluetooth приложение | Да | ||
| Питание | Литиевая аккумуляторная батарея 2600 мА·ч | ||
| Вес | 674 г | ||
| Габариты | 170 × 115 × 65 мм | ||
| Стандарты безопасности | IEC 61010 | ||
