| Предустановленные формы сигналов | |
| Стандартные формы сигналов | синус, прямоугольник, треугольник, импульс и шум |
| Дополнительные формы сигналов | 45 форм: тригонометрические, нарастание и спад экспоненты, Sin(x)/x, ступеньки, и другие формы |
| Частота | |
| Синус | от 1 мкГц до 25 МГц |
| Меандр | от 1 мкГц до 5 МГц |
| Импульс | от 1 мкГц до 5 МГц |
| Треугольник | от 1 мкГц до 1 МГц |
| Шум | 25 МГц (-3дБ) |
| Сигнал произвольной формы | от 1 мкГц до 10 МГц |
| Амплитуда | |
| Амплитуда | 10 В (сопротивление 50 Ом), 20 В (для высокого импеданса) |
| Смещение | 5 В (сопротивление 50 Ом), 10 В (для высокого импеданса) |
| Разрешение смещения | 1мВ |
| Импеданс | 50 Ом / высокоомное сопротивление |
| Сигналы произвольной формы | |
| Количество точек на сигнал | от 2 точек до 8 тыс точек |
| Скорость выборки | 125 МВыб/с |
| Вертикальное разрешение | 14 бит, 1мВ |
| Энергонезависимая память | 26 форм сигналов |
| Модуляция | |
| Типы модуляции | AM, FM, PM, FSK, PWM, свипирование и импульс |
| Частоты модуляции | от 2 мГц до 20 кГц (FSK 2мГц до 100 кГц) |
| Частота | |
| Измерение | частота, период, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения |
| Частотный диапазон | от 100 мГц до 200 МГц |
| Разрядность счетчика | 6 разрядов |
| Вход/выход | |
| Дисплей | 4" TFT, цветной, 480 × 320 |

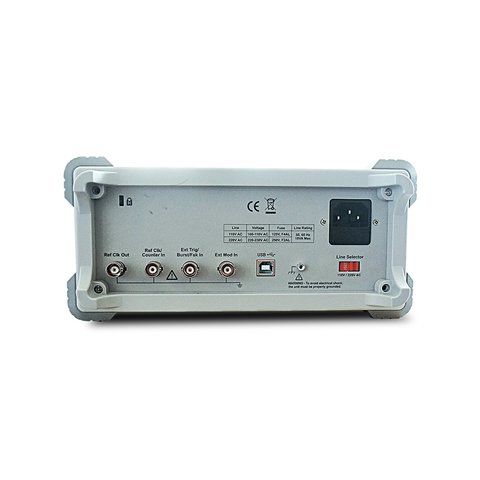

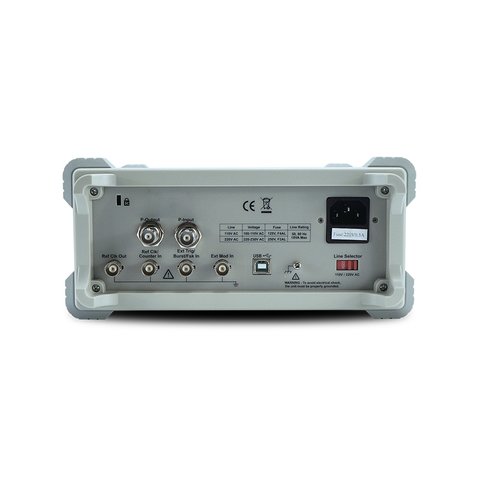

| Дополнительные интерфейсы | вход частотомера, внешняя модуляция вход/выход, внешний запуск вход/выход, опорный генератор вход/выход |
| Интерфейсы | USB device, USB host |
| Общие характеристики | |
| Дисплей | 4" TFT, цветной, 480 × 320 |
| Габариты | 235 × 110 × 295 мм |
| Вес | 3 кг |
Загрузить руководство пользователя для Генератора сигналов OWON AG1022F (англ.).
Загрузить Программное обеспечение для Генератора сигналов OWON AG1022F.
Загрузить Драйвера для Генератора сигналов OWON AG1022F.
Загрузить Руководство по установке драйверов для Генератора сигналов OWON AG1022F.
