Відеоінтерфейс для Porsche Cayenne, Panamera 2010∼ р.в. з головним пристроєм PCM 3.1

Автомобільний відеоінтерфейс для автомобілів Porsche після 2010 року випуску з головним пристроєм PCM 3.1. Дає змогу під'єднати зовнішні відеопристрої, як, наприклад: навігаційний блок чи камера заднього виду до штатного монітора.

Обладнаний функцією відображення адаптивних паркувальних ліній.

Увага! Відеоінтерфейс може не працювати з головними пристроями автомобілів, що виробляються для ринку США.

Найбільш поширені питання про відеоінтерфейси.

Технічні характеристики

• Входи
  • A/V вхід для зовнішніх відеопристроїв × 3
  • CVBS для камери заднього виду
  • Аналоговий RGB вхід для навігаційної системи
  • Вхід для під'єднання до монітора
• Виходи
  • Вихід для під'єднання до монітора
• Живлення
  • Напруга на вході: 8 В DC ~ 18 В DC
  • Максимальна споживана потужність: 5 Вт
• Перемикання пристроїв
  • штатною кнопкою (при під'єднанні по CAN)
  • виносною кнопкою перемикання режимів
  • вибіркове відключення вхідних сигналів за допомогою DIP-перемикача
  • автоматичне відтворення зображення з під'єднаної камери заднього виду при увімкненні задньої передачі

Сумісність

• Porsche Cayenne 2010 ∼
• Porsche Panamera 2010 ∼

Інструкції

• Завантажити інструкцію користувача відеоінтерфейсу для Porsche PCM 3.1

Комплектація

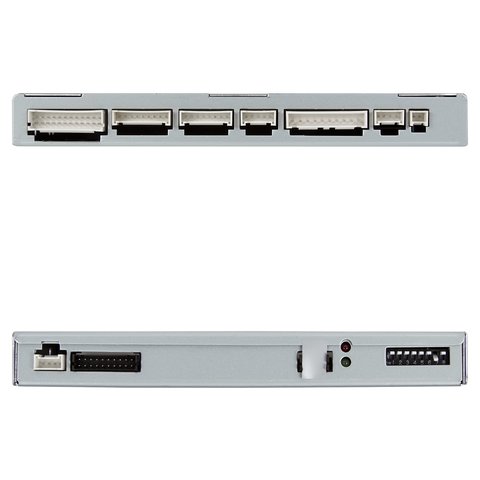

• Головний модуль відеоінтерфейсу

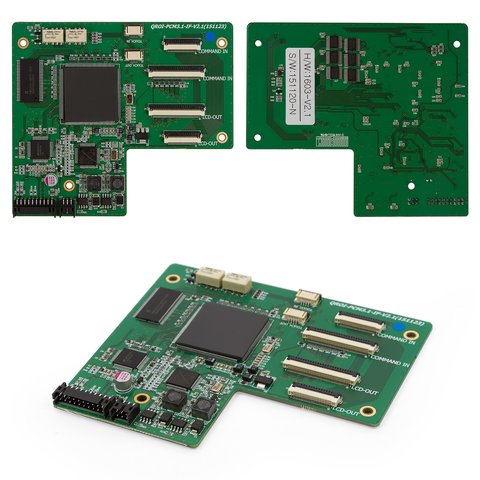

• Комутаційна плата

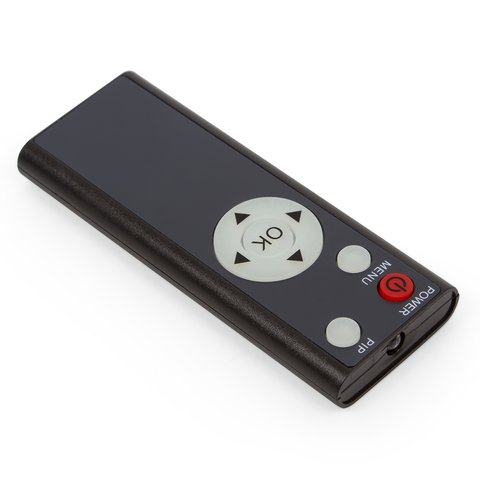

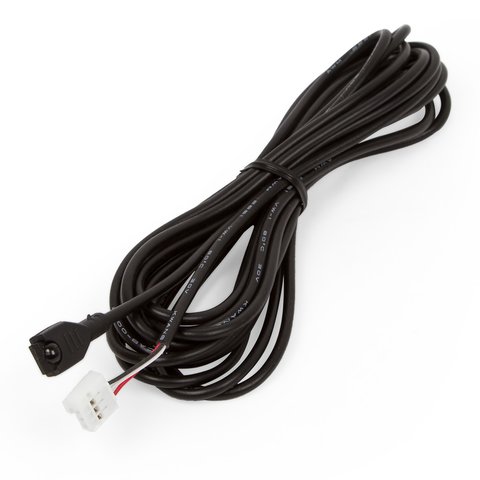

• Пульт дистанційного керування з ІК-кабелем або OSD-клавіатура

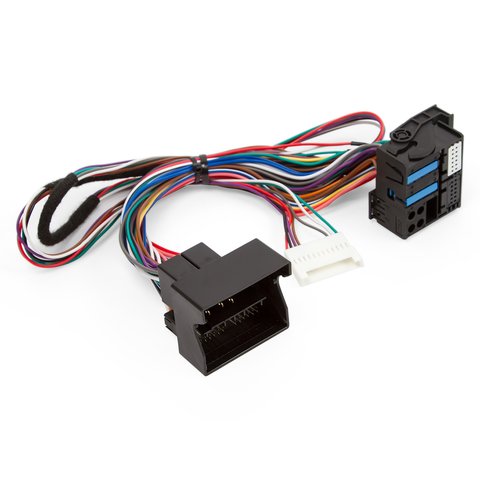

• Набір кабелів

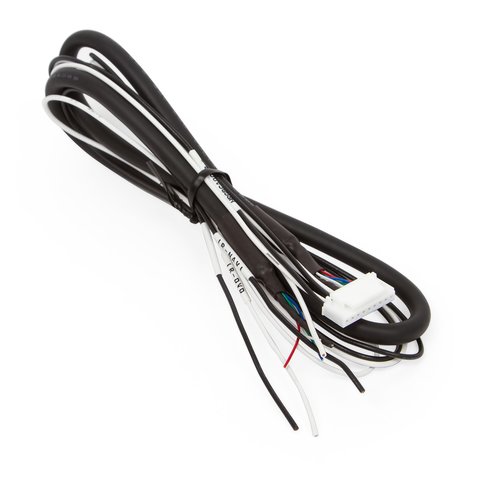

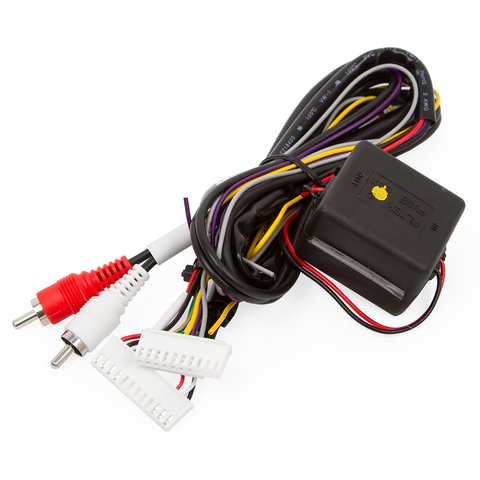

  • Кабель живлення
  • RGB-кабель
  • Кабель живлення камери заднього виду
  • Touch out

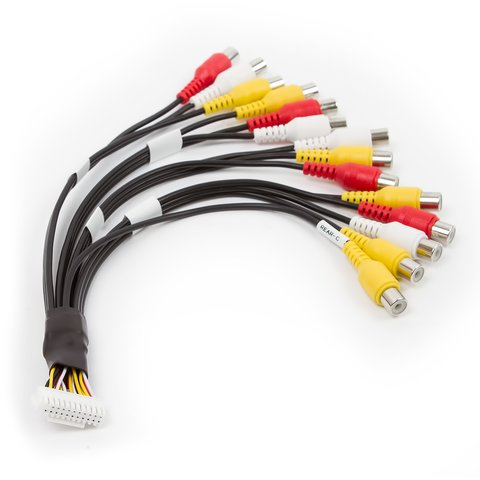

  • A/V-кабель
  • Кабель з виносною кнопкою перемикання сигналів

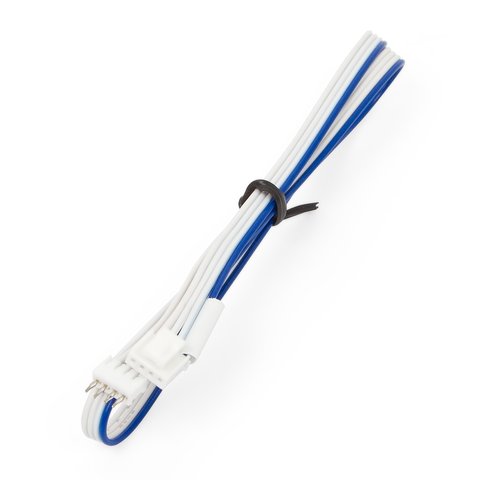

  • Шлейф (2)
  • FPC-кабель

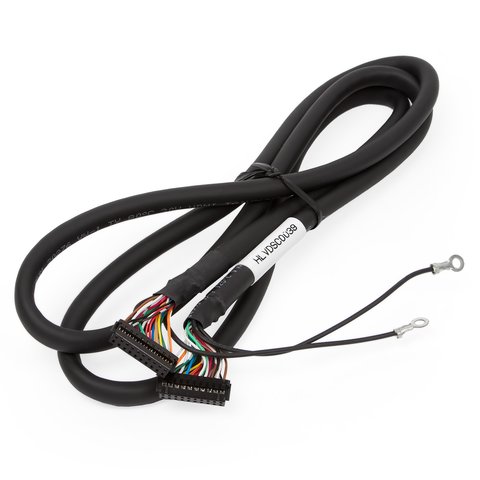

  • LVDS-кабель
  • Кабель для штатної кнопки
