Відеоінтерфейс для Porsche Carrera, Cayenne 2009– з головним пристроєм PCM 3.0

Автомобільний відеоінтерфейс, разроблений для Porsche Cayenne / Carrera 2009∼ року випуску c головним пристроєм PCM 3.0. Дає змогу під'єднувати зовнішні відеопристрої, як-от: DVD-плеєр, ТВ-тюнєр, камера заднього виду тощо – до вбудованого монітора вашого автомобіля. Адаптер також передбачає використання оригінальної Navi-кнопки головного пристрою при роботі з під'єднанимим зовнішніми відеопристроями.

Найбільш поширені питання про відеоінтерфейси.

Технічні характеристики

• Вхід: мультистандартний інтерфейс
• A/V-вхід (зовнішній відеопристрій) x 3
• CVBS-вхід (сигнал від камери заднього виду) x 1
• Вхід для ЖКД x 1
• Аналоговий RGB-вхід (для навигаційної системи) x 1
• Вхід Cayenne x 1
• Вихід
  • Вихід Cayenne x 1
  • Аудіовихід (напруга в 12 В на 4 пучки кабелів від відеопристроїв) x 4
• Живлення
  • Напруга на вході: 8 В ~ 24 В постійного струму
  • Максимальна споживана потужність: 12 Вт
• Перемикання режимів входу
  • Функція блокування вхідного відеосигналу: можливість блокування кожного входу за допомогою DIP-перемикача
  • Увімкнення периферійного пристрою за допомогою OSD-клавіатури або пульта дистанційного керування
  • Увімкнення периферійного пристрою перемикачем режимів
• Розміри головного блока: 155 мм × 93 мм × 20 мм

Сумісні моделі автомобілів

• Porsche Cayenne 2009∼ з головним пристроєм PCM 3.0
• Porsche Carrera 2009∼ с головним пристроєм PCM 3.0

Інструкції

• Завантажити інструкцію користувача автомобільного відеоінтерфейсу для Porsche Cayenne
• Завантажити інструкцію зі встановлення відеоінтерфейсу в автомобілях Porsche Cayenne

Комплектація

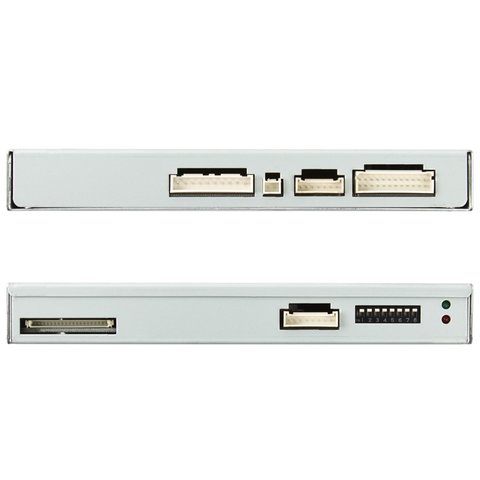

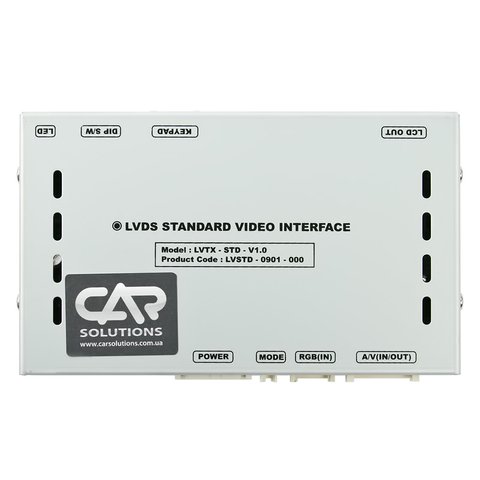

• Блок автомобільного відеоінтерфейсу

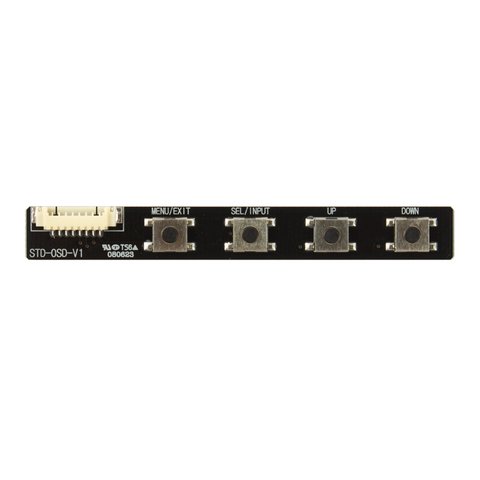

• Пульт дистанційного керуваня з ІК-кабелем або OSD-клавіатура

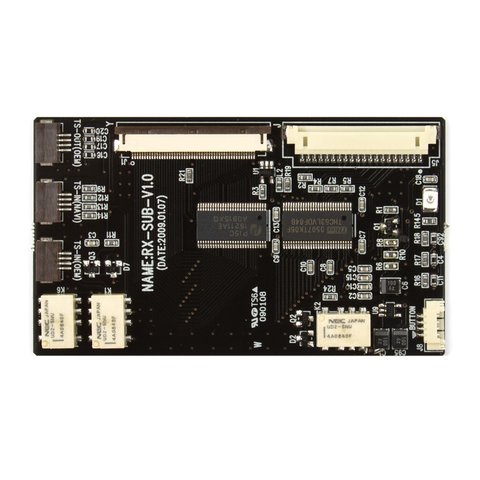

• Додаткова плата

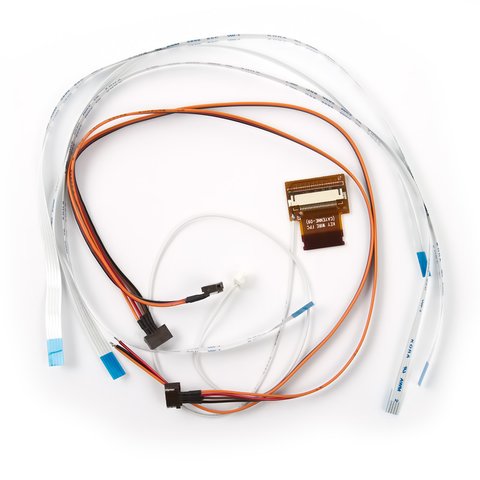

• Набір кабелів:

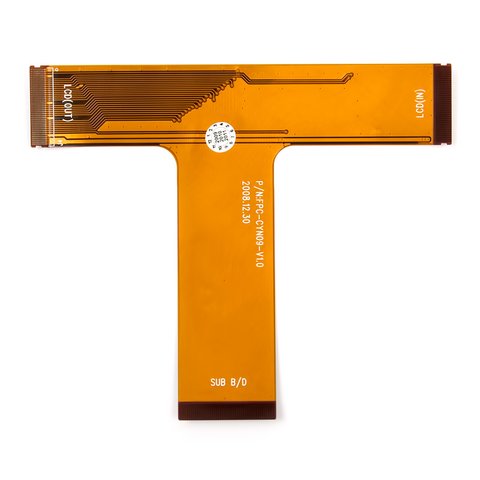

  • Т-подібний шлейф-кабель

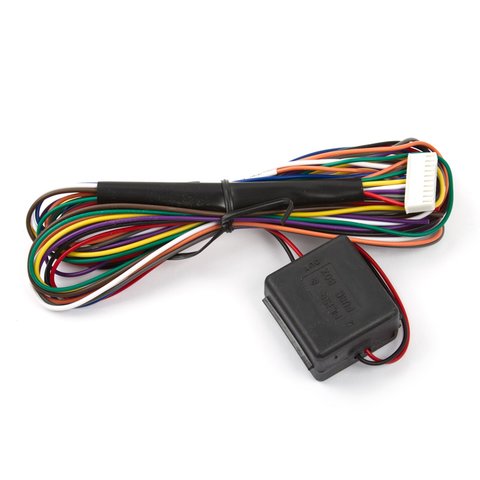

  • Кабель живлення з захисним фільтром

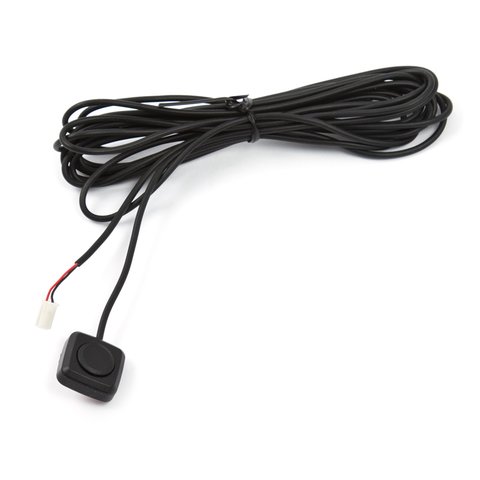

  • Перемикач режимів

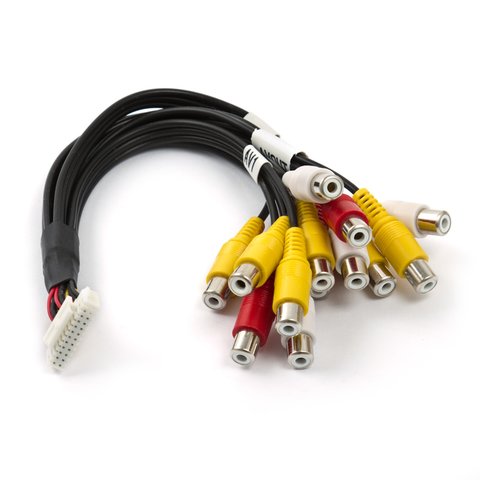

  • A/V-кабель

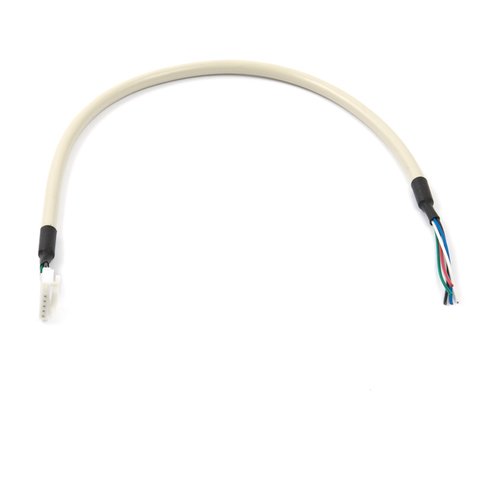

  • Кабель RGB (Out)

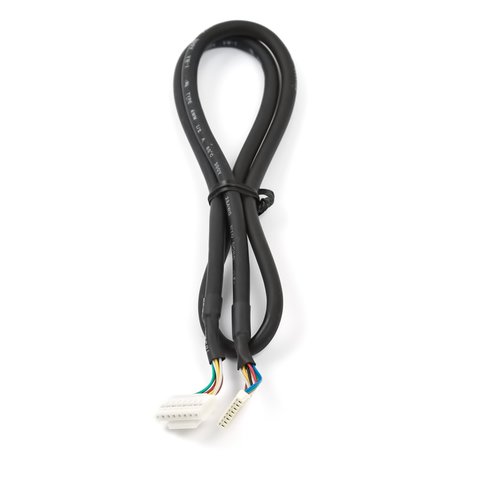

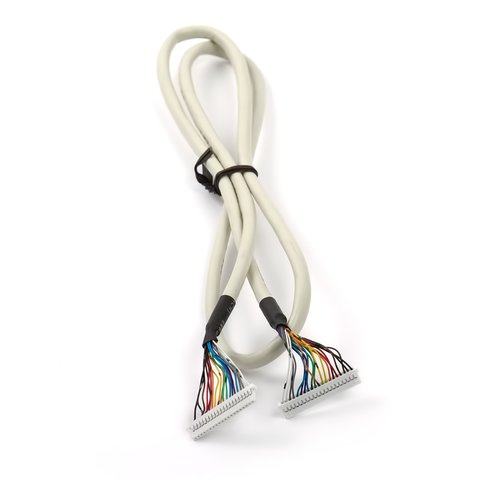

  • Кабель для під'єднання ЖКД
