Відеоінтерфейс для Audi з системою MMI 2G з підтримкою зовнішнього сенсорного скла

Відеоінтерфейс для автомобілів Audi, обладнаних мультимедійною системою MMI 2G з підтримкою зовнішнього сенсорного скла*. Цей відеоінтерфейсний адаптер дає змогу під'єднувати зовнішні відеопристрої, як-от: DVD-плеєр, ТБ-тюнер, камеру заднього виду тощо, до штатного монітора автомобіля. Оригінальний кабель Audi дає змогу уникнути пошкодження проводки авто.

* Увага! Сенсорне скло не входить до комплектації.

Найбільш поширені питання про відеоінтерфейси.

Можливості

• Керування DVD, DVB-T та навігаційним модулем за допомогою зовнішньої сенсорної панелі таза допомогою кнопок на екрані (опціонально)
• Керування DVD, DVB-T, навігацією за допомогою штатних кнопок MMI
• Просте Plug & Play встановлення (додається кабель LVDS)

Технічні характеристики

• Вхід: мультистандартний інтерфейс
  • Analog R, G, B, C sync × 1
  • CVBS (сигнал від камери заднього виду) вхід × 1
  • A/V (NTSC & PAL) вхід × 2
  • Вхідний сигнал від ЖКД (із системи автомобіля) × 1
• Вихід
  • CVBS вихід (відеовихід для встановлення монітора в підголівнику сидіння) × 2
  • Аудіовихід × 1
  • Вихідний сигнал до ЖКД (відображення на дисплеї) × 1
• Живлення
  • Максимальна споживана потужність: 12 Вт
  • Напруга на вході: 8 В ~ 24 В постійного струму
• Перемикання аудіо/відеоджерел
  • За допомогою DIP-перемикача
  • За допомогою пульта дистанційного керування
  • За допомогою перемикача вхідних сигналів
  • Сенсорне перемикання режимів (джерел аудіо-відеосигналу)
• Розміри основного блока
  • 130 мм × 105 мм × 20 мм

Сумісність

Інструкції

• Завантажити інструкцію зі встановлення автомобільного відеоінтерфейсу для Audi вер.2 (англійською мовою)
• Завантажити інструкцію зі встановлення автомобільного відеоінтерфейсу для Audi вер.3 (англійською мовою)
• Завантажити інструкцію зі встановлення автомобільного відеоінтерфейсу для Audi вер.3 (російською мовою)

Комплектація

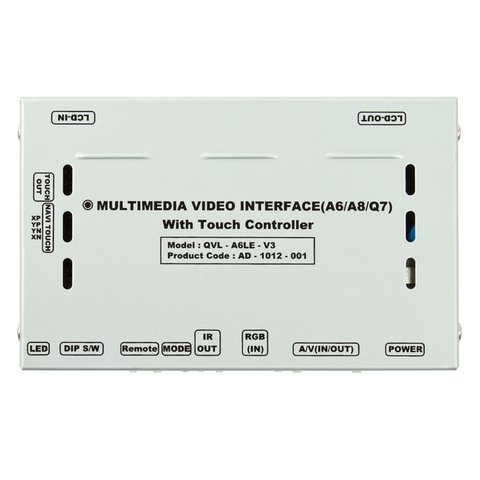

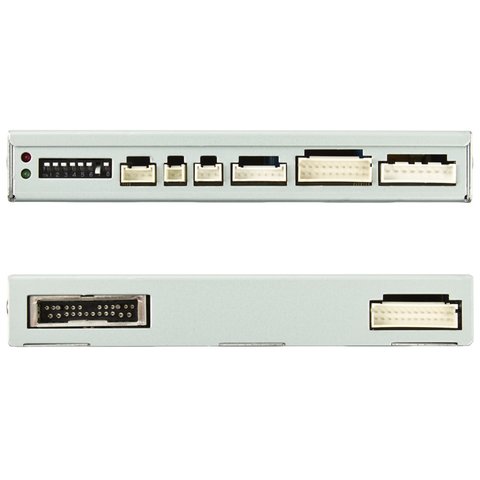

• Основний блок автомобільного відеоінтерфейсу

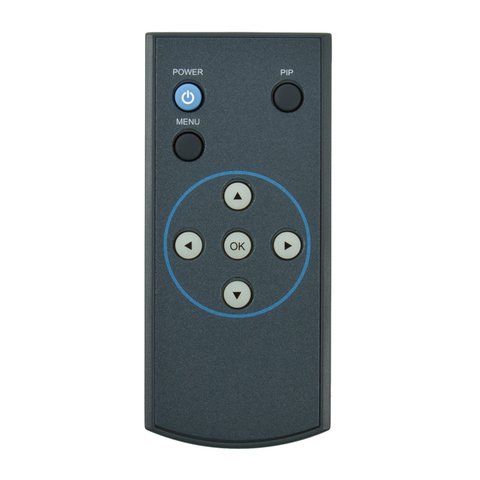

• Пульт дистанційного керування з ІЧ-кабелем або OSD-клавіатура

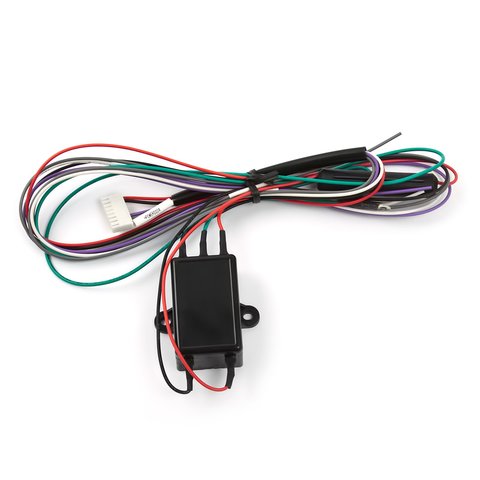

• Кабель живлення з захисним фільтром

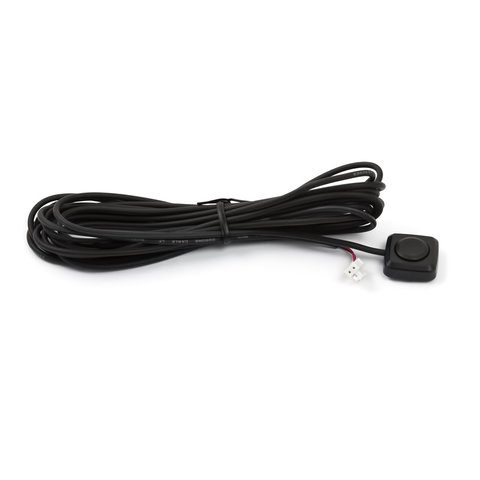

• Кнопка перемикання режимів/пристроїв

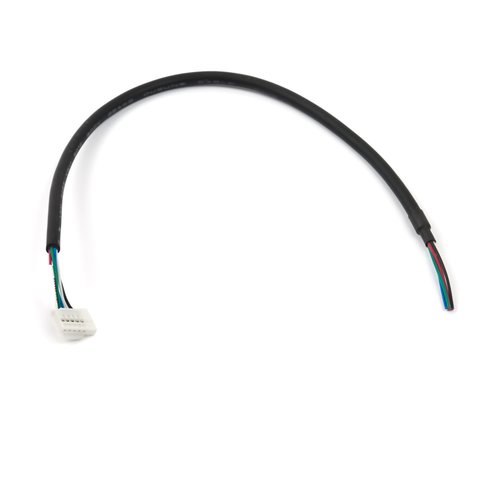

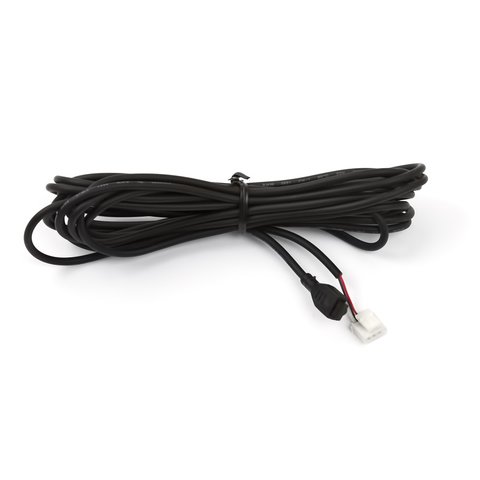

• Кабелі
  • RGB-IN кабель 3-в-1 (включені кабелі DVR-IR та NAVI-IN)

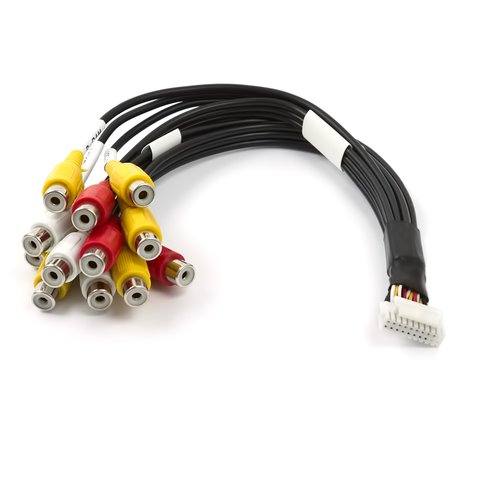

  • A/V IN/OUT кабель
  • IR OUT кабель
  • Кабель LCD OUT для під'єднання до бортового монітора
  • Кабель TOUCH (NAVI)

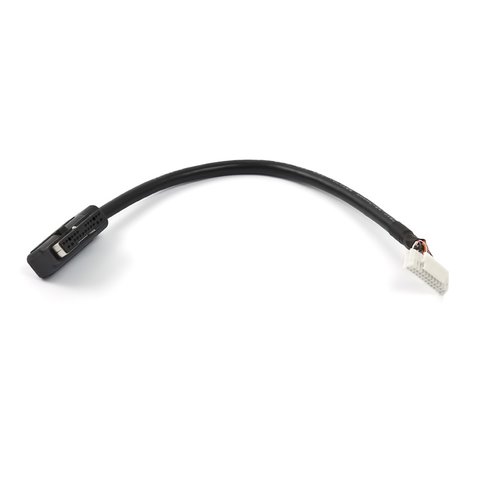

  • Оригінальний кабель для Audi

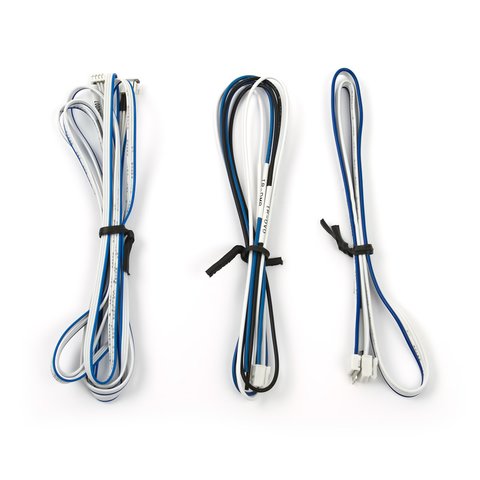

  • NAVI touch кабель
  • Touch out кабель
  • By-pass кабель
