Тест-кабель для перевірки конектора зарядки Mechanic T810, USB тип-C, Lightning

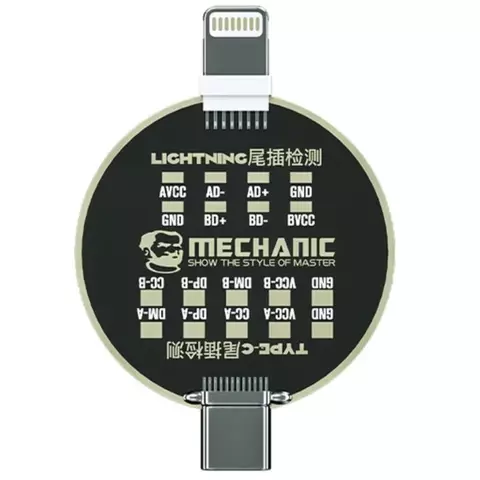

Mechanic T810 — це професійна тестова плата для діагностики несправностей зарядного роз'єма смартфонів без розбирання пристрою. Вона підтримує інтерфейси Lightning (для iPhone) і USB Type-C (для Android) та дозволяє швидко локалізувати проблеми з живленням і передачею даних на рівні плати.

Особливості

• Тестування без розбору пристрою.
• Підтримка роз’ємів Lightning (Apple) та USB Type-C (Android).
• Швидке виявлення типових несправностей, зокрема “не заряджається”.
• Перевірка ліній DP, DM, CC та лінії живлення.
• Зручно використовувати разом з картою точок живлення материнської плати.
• Компактна форма — зручно працювати навіть у важкодоступних місцях.

Як користуватись

1. Вставте відповідний кабель (Lightning або Type-C) у тестову плату.

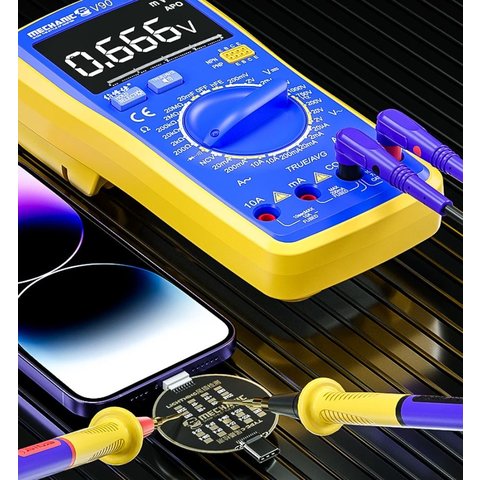

2. Увімкніть мультиметр у режим діодного тесту.
3. Червоним щупом торкніться GND, чорним — потрібної точки на платі.
4. Нормальні значення — близько 600 одиниць (значення залежать від мультиметра).
5. При аномальних показниках перевірте відповідну точку живлення на платі смартфона.

Технічні характеристики

Комплектація

• Тест плата Mechanic T810 — 1 шт
