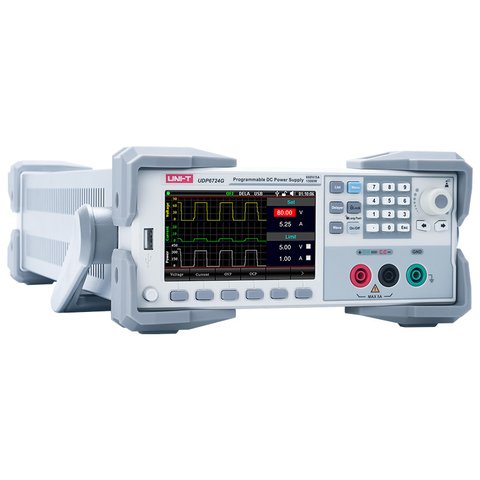

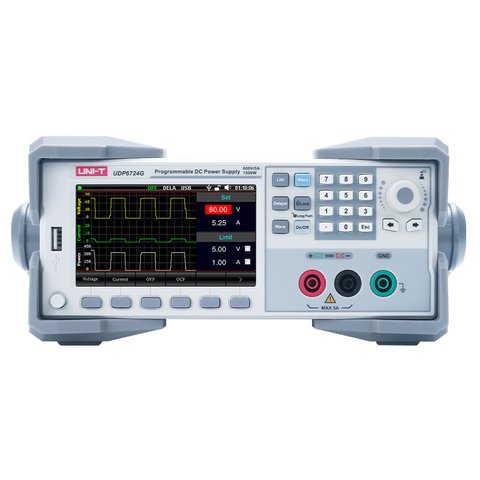

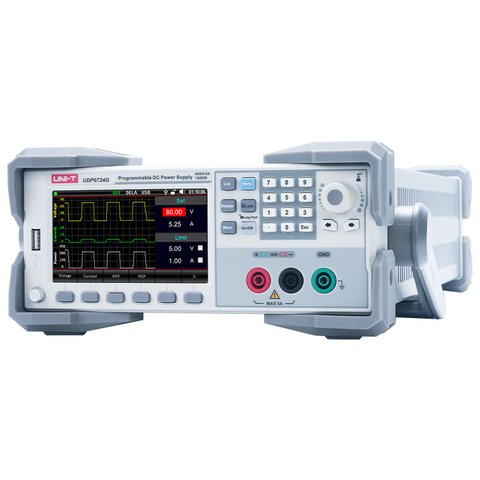

Лабораторний блок живлення UNI-T UDP6724
Все про товар
Повний опис
UNI-T UDP6724 – це універсальний програмований одноканальний імпульсний блок живлення постійного струму з максимальною потужністю 1500 Вт, вихідною напругою до 80 В DC та вихідним струмом до 40 А.
Це – компактна, легка і функціональна модель, оснащена 4,3-дюймовим РК дисплеєм для інтуїтивного відображення параметрів і швидкої роботи, яка пропонує широкий діапазон та різні комбінації робочих параметрів. Підходить для використання в автоматизованих системах тестування, для розробки та налаштування електроніки, в лабораторіях, навчальних закладах, на виробництвах, а також для ремонту мобільних телефонів або побутової техніки.
Особливості
- 4,3-дюймовий TFT РК дисплей з простою і зручною панеллю керування
- Висока роздільна здатність і низький рівень пульсацій
- Функція дистанційного вимірювання
- Функція списку з можливістю послідовного виводу до 200 кроків для задоволення різних потреб у відображенні даних
- Функція затримки для послідовного виводу до 200 кроків для виконання автоматичних операцій багаторазового ввімкнення/вимкнення живлення
- Моделювання різних сценаріїв навантаження
- Відображення напруги, струму та потужності у вигляді графіка форми сигналу
- Вентилятор з режимом інтелектуального керування для економії енергії та підтримки оптимального температурного режиму

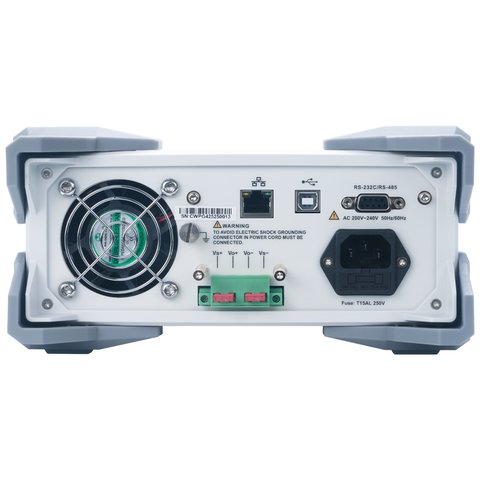

- Підтримка низки інтерфейсів: RS232/RS485, LAN, USB Host і USB Device
- Підтримка подвійного протоколу SCPI/MODBUS
- Зручне керування файлами з можливістю збереження до 100 файлів конфігурації, 40 файлів затримки та 40 файлів списків
Технічні характеристики
| UDP6722 | UDP6723 | UDP6724 | ||
|---|---|---|---|---|
| Кількість каналів | 1 | |||
| Потужність | 400 Вт | 850 Вт | 1500 Вт | |
| Вихідна напруга | 0 ~ 80 В | |||
| Вихідний струм | 0 ~ 20 А | 0 ~ 40 А | ||
| Налаштування роздільної здатності | Напруга | 10 мВ | ||
| Струм | 10 мА | |||
| Точність налаштування (25°C±5°C) |
Напруга | <0,01%+20 мВ | <0,03%+20 мВ | |
| Струм | <0,1%+10 мА | <0,1%+40 мА | ||
| Точність зчитування (25°C±5°C) |
Напруга | <0,01%+20 мВ | <0,03%+20 мВ | |
| Струм | <0,1%+20 мА | <0,1%+40 мА | ||
| Роздільна здатність зчитування | Напруга | 10 мВ | ||
| Струм | 10 мА | |||
| Регулювання навантаження | Напруга | <0,01%+10 мВ | ||
| Струм | <0,1%+5 мА | <0,1%+10 мА | ||
| Регулювання потужності | Напруга | <0,01%+2,5 мВ | <0,01%+10 мВ | |
| Струм | <0,1%+2,5 мА | <0,1%+10 мА | ||
| Пульсації та шум (20 Гц ~ 20 МГц) |
Напруга | ≤50 мВп-п | ≤100 мВп-п | |
| Струм | ≤15 мАrms | ≤5 мАrms | ||
| Температурний коефіцієнт (% вихід/°C + зсув) |
Напруга | 0,02%/°C+10 мВ | ||
| Струм | 0,03%/°C+10 мА | 0,03%/°C+20 мА | ||
| Час наростання | Неповне навантаження | <0,3 с | ||
| Повне навантаження | <0,5 с | |||
| Час спадання | Неповне навантаження | <5 с | ||
| Повне навантаження | <0,15 с | |||
| Перехідна характеристика | <500 мкс | |||
| Захист | від перенапруги (OVP), від перевантаження за струмом (OCP), від перегріву (OTP) | |||
| Зберігання даних | 100 | |||
| Функція списку | 40*200 | |||
| Інтерфейс | RS232/RS485/USB Host/USB Device/LAN | |||
| Протокол зв'язку | SCPI/MODBUS | |||
| Запобіжник | 250 В/5А | |||
| Макс. вхідний струм | 10 А | |||
| Макс. повна потужність | 1100 ВА | 2000 ВА | ||
| Витримувана напруга | 500 В | |||
| Напруга живлення | 220 В AC ± 10% | |||
| Частота | 50/60 Гц | 47 ~ 63 Гц | ||
| Дисплей | 4,3-дюймовий TFT-дисплей | |||
| Габарити | 214 × 88 × 393 мм | 215 × 88 × 475 мм | ||
| Вага | 4,65 кг | 5,9 кг | ||
Завантаження
Технічні дані
Завантажити технічні дані лабораторних блоків живлення UNI-T серії UDP6720 (англ.)
Короткий довідник користувача
Завантажити короткий довідник користувача до лабораторних блоків живлення UNI-T серії UDP6720 (англ.)
Інструкція користувача
Завантажити інструкцію користувача до лабораторних блоків живлення UNI-T серії UDP6720 (англ.)
Довідник з програмування
Завантажити довідник з програмування лабораторних блоків живлення UNI-T серії UDP6720 (англ.)
Комплектація
- Блок живлення UNI-T UDP6724 — 1 шт.
- Кабель живлення — 1 шт.
- Кабель RS232 — 1 шт.
- Кабель з двома кінцевими роз'ємами — 1 шт.
- Звіт про калібрування — 1 шт.
Характеристики
| Тип |
|
| Кількість каналів |
|
| Тип індикатора |
|
| Макс. напруга |
|
| Максимальна потужність |
|
| Макс. струм |
|
