Набір антен ближнього поля для аналізаторів спектра SIGLENT Tekbox TBPSWA2 / 20 (з підсилювачем)

Код: 926736
Набір антен ближнього поля для аналізаторів спектра SIGLENT Tekbox TBPSWA2 / 20 (з підсилювачем)
Все про товар
Повний опис
Доставка
Оплата
Гарантія
Ціна скоро буде

Все про товар

2 кг Гарантія: 36 місяців
Набір антен ближнього поля з підсилювачем 20 дБ для ЕМС-діагностики. Вимірювання магнітного (H20, H10, H5) та електричного (E5) поля до 6 ГГц макс. Читати далі
Ціна скоро буде
Ціна скоро буде

Повний опис

SIGLENT Tekbox TBPSWA2/20 – це набір антен ближнього поля з попереднім підсилювачем 20 дБ для діагностики ЕМС в діапазоні частот від < 1 МГц до 6 ГГц. В комплект входять антени для вимірювання магнітного (H20, H10, H5) та електричного (E5) поля. Діапазон частот: номінально до 3 ГГц, можливе використання до 6 ГГц

Особливості

  • Тонкий корпус для зручного доступу між щільно розташованими компонентами
  • Екрановані контури для запобігання синфазному шуму; низька чутливість до дотиків
  • Діапазон частот: до 6 ГГц
  • SMB-роз'єми запобігають перекручуванню РЧ-кабелю під час сканування
  • Ізоляція гумовим покриттям
  • Широкосмуговий підсилювач з коефіцієнтом посилення 20 дБ

Технічні характеристики

Вхід 50 Ом, SMA
Вихід 50 Ом, SMA
Номінальна напруга живлення 4,5–5 В, тип. 110 мА, роз'єм Mini-USB-B
Максимальна напруга живлення 5,5 В
Максимальна вхідна потужність +10 дБм
Точка стиснення за виходом 1 дБ на частоті 2 ГГц +20 дБм
Точка перетину по 3-му порядку за 2 ГГц, Pin = 0 дБм/тон, Δf = 10 МГц +35 дБм
Зворотна ізоляція S12, від 0,1 до 6 ГГц 23 дБм
Коефіцієнт шуму на частоті 2 ГГц від 4,5 до 5 Бм
Габарити
Антена Довжина Петля Наконечник
H20 H-поле 170 мм 20 мм н/д
H10 H-поле 170 мм 10 мм н/д
H5 H-поле 170 мм 5 мм н/д
E5 E-поле 170 мм н/д 5 мм
Підсилювач 48 мм × 63 мм × 20 мм

Комплектація

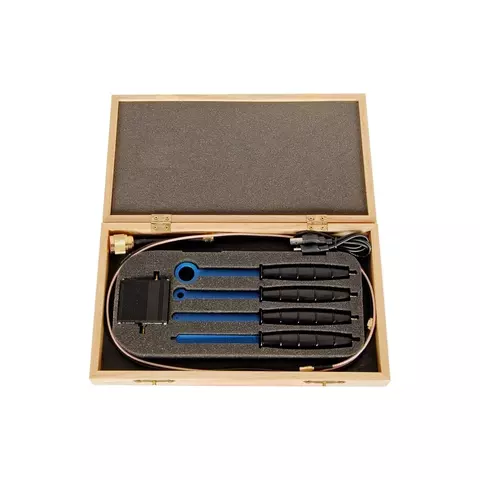

  • Набір антен ближнього поля для аналізаторів спектра SIGLENT Tekbox TBPSWA2/20:

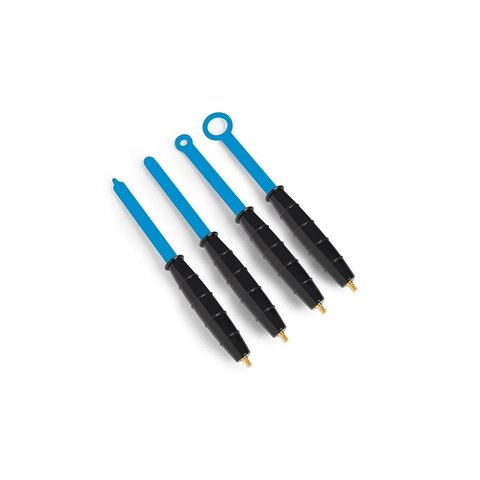

    • Антена для вимірювання магнітного поля (H20, H10, H5) — 3 шт.
    • Антена для вимірювання електричного поля (E5) — 1 шт.

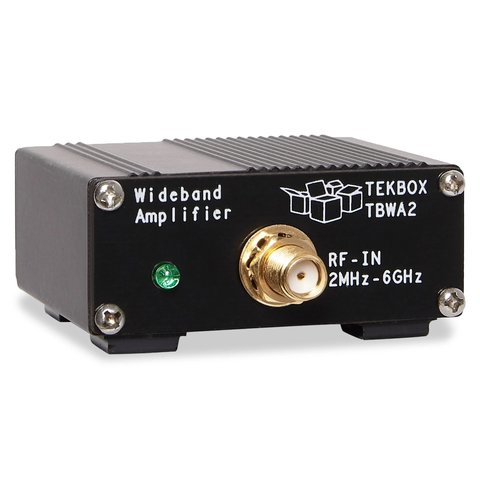

    • Широкосмуговий підсилювач TBWA2/20 дБ — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
