Генератор сигналів OWON XDG2035
Код: 928617
Генератор сигналів OWON XDG2035
Все про товар
Повний опис
Характеристики
Доставка
Оплата
Гарантія
Ціна скоро буде
Все про товар
3.5 кг Гарантія: 12 місяців
Двоканальний генератор сигналів на 35 МГц з роздільною здатністю 14 біт, частотою дискретизації 500 Мвиб/с та вбудованим частотоміром 200 МГц Читати далі
Ціна скоро буде
Повний опис

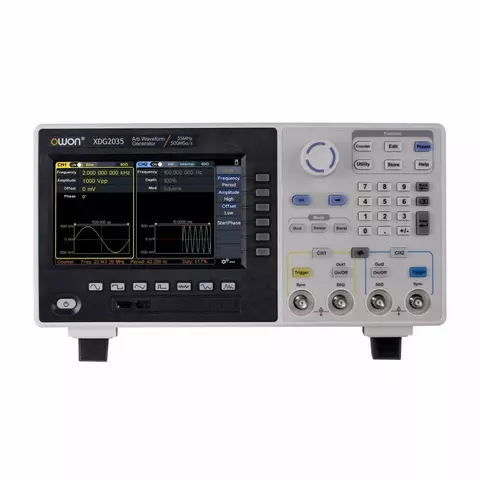

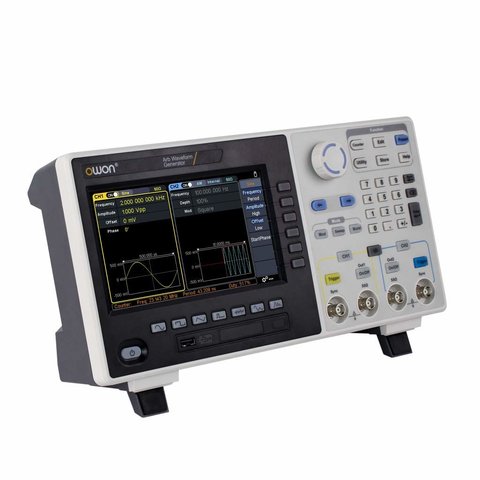

OWON XDG2035 – це двоканальний генератор сигналів зі смугою пропускання 35 МГц та частотою дискретизації 500 Мвиб/с. Має 14-бітну вертикальну роздільну здатність, оснащений вбудованим частотоміром, підтримує безліч типів модуляцій та форм сигналів. Великий 7-дюймовий кольоровий дисплей забезпечує зручну навігацію та налаштування параметрів. Підходить для лабораторних та навчальних застосувань, а також обслуговування електронних пристроїв.
Особливості
- Смуга пропускання 35 МГц
- Частота дискретизації 500 Мвиб/с, вертикальна роздільна здатність 1 мкГц
- Роздільна здатність по вертикалі 14 біт, довжина довільної форми сигналу до 10M точок
- Широкий вибір форм сигналів: 6 основних та 150 вбудованих довільних форм
- Розширені функції модуляції: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, DSB-AM, QPSK, SUM, BPSK, PWM, Sweep та Burst
- Вбудований високоточний частотомір з діапазоном 100 мГц-200 МГц
- Підтримка SCPI та LabVIEW
- 7-дюймовий РК-дисплей (800×480)
Технічні характеристики
| Модель | XDG2035 | XDG2060 |
|---|---|---|
| Канали | 2 | |
| Смуга пропускання | 35 МГц | 60 МГц |
| Частота дискретизації | 500 Мвиб/с | |
| Вертикальна роздільна здатність | 14 біт | |
| Форми сигналів | ||
| Стандартні | синусоїдальні, прямокутні, імпульсні, пилкоподібні, шумові та гармоніки | |
| Довільні | експоненціальне зростання, експоненціальне спадання, sin(x)/x, ступінчастий сигнал тощо всього 150 вбудованих форм, а також можливість створення користувацьких сигналів |
|
| Частота (роздільність 1 мкГц) | ||
| Синусоїдальні | 1 мкГц – 35 МГц | 1 мкГц – 30 МГц |
| Прямокутні | 1 мкГц – 15 МГц | 1 мкГц – 15 МГц |
| Імпульсні | 1 мкГц – 15 МГц | 1 мкГц – 15 МГц |
| Пилкоподібні | 1 мкГц – 3 МГц | 1 мкГц – 3 МГц |
| Шумові (-3 дБ, тип.) | 35 МГц | 30 МГц |
| Довільна форма | 1 мкГц – 15 МГц | 1 мкГц – 15 МГц |
| Гармоніки | 1 мкГц – 17,5 МГц | 1 мкГц – 30 МГц |
| Точність | ±2 ppm (за 25°C ±5°C) | |
| Довжина форми сигналу | від 2 до 10M точок | |
| Амплітуда | ||
| На навантаження 50 Ом | 1 мВpp – 10 Вpp (≤ 25 МГц) 1 мВpp – 5 Вpp (≤ 60 МГц) 1 мВpp – 2,5 Вpp (≤ 100 МГц) |
|
| Модуляція | ||
| Тип | AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM | |
| Частотомір | ||
| Функції | вимірювання частоти, періоду, позитивної та негативної ширини імпульсу, позитивного та негативного коефіцієнта заповнення | |
| Діапазон частот | 100 мГц-200 МГц | |
| Роздільність за частотою | 7 розрядів | |
| Входи / Виходи | ||
| Режими входу | вхід частотоміра вхід зовнішньої модуляції вхід зовнішнього тригера вихід внутрішнього тактового сигналу вхід/вихід зовнішнього опорного сигналу |
|
| Інтерфейси зв'язку | USB Host, USB Device, LAN, RS232 (опціонально) | |
| Загальні характеристики | ||
| Дисплей | 7-дюймовий кольоровий РК 800 × 480 | |
| Напруга живлення | 100-240 В (±10%), 50 / 60 Гц | |
| Споживана потужність | до 35 Вт | |
| Запобіжник | 250 В, F2AL | |
| Габарити | 340 мм × 177 мм × 90 мм | |
| Вага | близько 2,3 кг | |
Посібник користувача
Завантажити посібник користувача для OWON XDG2035 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення для OWON XDG2035.
Комплектація
- Генератор сигналів OWON XDG2035 — 1 шт.
- Кабель Q9 — 2 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Диск — 1 шт.
- Короткий посібник — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
