Цифровий осцилограф змішаних сигналів RIGOL DS1102D
Код: 813436
Цифровий осцилограф змішаних сигналів RIGOL DS1102D
Все про товар
Повний опис
Характеристики
Доставка
Оплата
Гарантія
Знято з виробництва
Все про товар
7.1 кг 110, 220 V Гарантія: 36 місяців
Запам’ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим аналізатором. Смуга пропускання 100 МГц. Частота дискретизації 1 Гвиб/с. Читати далі
Знято з виробництва
Також вас можуть зацікавити
Разом з цим товаром купують
2-канальний генератор з діапазоном частот від 1 мкГц до 200 МГц, частотою дискретизації 2,4 ГВиб/с (16 біт) і пам'яттю 20 МБ. Смуга пропускання: 200 МГц.
Наявність на складі:
- Львів
ID: 873661 6 кг 110, 220
Генератори DG4000 серії поєднують велику кількість функцій, включно з генератором гармонічних коливань, генератором сигналів довільної форми, генератором імпульсів та аналоговим/цифровим модулятором і лічильником. Два канали. Максимальна частота синусоїдального сигналу - 100 МГц.
Наявність на складі:
- Львів
ID: 834193 7.8 кг 110, 220
Двоканальний генератор сигналів з максимальною частотою 25 МГц, частотою дискретизації 200 МВиб/с і пам'яттю 2 Мточок (стандарт). Унікальна технологія SiFiII.
Наявність на складі:
- Львів
ID: 896648 7 кг
ID: 903397
Генератор сигналів UNI-T UTG962E
10922.00 ₴
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 60 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
- Львів
ID: 903397 1 кг
Двоканальний генератор сигналів з вихідною частотою 120 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільною здатністю 16 біт.
Наявність на складі:
- Львів
ID: 862793 6 кг 110, 220
Двоканальний генератор сигналів з максимальною вихідною частотою 60 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільною здатністю 14 біт.
Наявність на складі:
- Львів
ID: 869148 7 кг 110, 220
Двоканальний генератор сигналів з максимальною вихідною частотою 30 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільністю 14 біт.
Наявність на складі:
- Львів
ID: 868138 6 кг 110, 220
Двоканальний генератор сигналів з вихідною частотою 40 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільністю 16 біт.
Наявність на складі:
- Львів
ID: 862791 7.5 кг 110, 220
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 30 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
- Львів
ID: 903396 1 кг
ID: 917836
Генератор сигналів OWON DGE2070
10535.00 ₴
Двоканальний генератор з максимальною вихідною частотою 70 МГц і частотою дискретизації 300 Мвиб/с. Підтримує 5 стандартних і 150 довільних форм сигналів
Наявність на складі:
- Львів
ID: 917836 0.5 кг
ID: 913697
Генератор сигналів UNI-T UTG1022X
14666.01 ₴
Двоканальний генератор з частотою дискретизації 200 МВиб/с, макс. вихідною частотою 20 МГц, вертикальною роздільною здатністю 16 біт і 4,3-дюймовим TFT РК-дисплеєм.
Наявність на складі:
- Львів
ID: 913697 6 кг
Пасивний щуп для осцилографів сумісний з UNI-T, Rigol та Atten.
Наявність на складі:
- Львів
ID: 828785 0.1 кг
Компактний одноканальний цифровий генератор сигналів у захисному силіконовому чохлі. Форма сигналів: прямокутна. Діапазон частот: 0,001 Гц - 180 кГц.
Наявність на складі:
- Львів
ID: 902550 0.5 кг
Переносна сумка призначена спеціально для осцилографів серії DS1000.
Наявність на складі:
- Львів
ID: 815390 8 кг
Повний опис

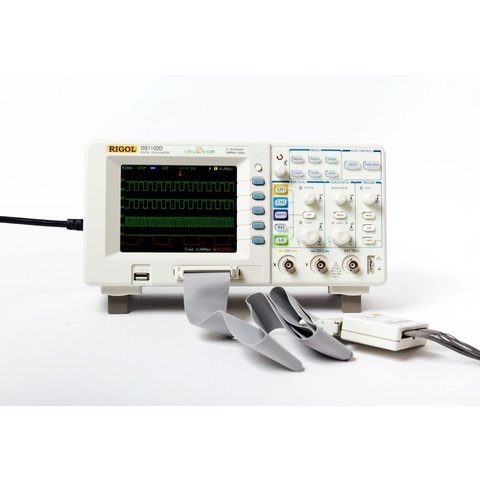

RIGOL DS1102D — запам’ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим аналізатором. Смуга пропускання 100 МГц. Частота дискретизації 1 Гвиб/с.
Особливості
- 2 канали з полосою пропускання до 100 МГц
- 16 канальний логічний аналізатор
- Максимальна частота дискретизації в реальному часі до 1 Гвиб/с і еквівалентна до 10 Гвиб/с
- Швидкість захоплення: до 1000 осцилограм/с
- Регульований цифровий фільтр
- 20 автоматичних вимірювань
- Режим запису осцилограм по кадрах, зберігання і відтворення
- Яскравий LCD TFT дисплей з 64К кольорами
- Прямий друк за допомогою USB-принтерів, що підтримують PictBridge
- Ультракомпактний дизайн
- Математичні функції: додавання, віднімання, множення, швидке перетворення Фур’є (ШПФ)
- Курсорні вимірювання – режими: ручний, відслідковування та режим автоматичних вимірювань
- Зберігання та відтворення 10 осцилограм і 10 налаштувань
- Розширені функції запуску: по фронту, відео, по довжині імпульсу, затримка запуску
- Вбудована функція аналізатора спектру на основі ШПФ
- Автокалібрування
- Вбудований апаратний частотометр
- Стандартний USB інтерфейс
- Режим «придатний/непридатний»
Зведена таблиця характеристик осцилографів Rigol серії DS1000D
| МОДЕЛЬ | DS1102D |
DS1052D |
| Полоса пропускання | 100 МГц |
50 МГц |
| Частота дискретизації в реальному часі | 1 Г вибірка/с |
|
| Еквівалентна частота дискретизації | 25 Г вибірок/с |
10 Г вибірок/с |
| Час наростання | 3,5 нс |
7 нс |
| Вхідний імпеданс | 1 МОм±2% |
|
| Час горизонтальної розгортки | 1нс/дел до 50 с/дел |
5нс/дел до 50 с/дел |
| Дисплей | 5.6" TFT (64k, кольоровий LCD), 320 × 234 |
|
| Канали | 2 аналогових канали і 16 цифрових каналів + зовнішній запуск
|
|
| Об’єм пам’яті | 1 Мб |
|
| Чутливість по вертикалі | 2 мВ/дел - 10 В/дел |
|
| Роздільна здатність по вертикалі | 8 біт
|
|
| Режим входу А1 і А2 | DC, AC, земля
|
|
| Режими запуску | По фронту, відео, по довжині імпульсу, затримка запуску, зовнішня синхронізація
|
|
| Режими запуску - розгортки | Авто, нормальний, одноразовий
|
|
| Похибка вимірювань часових інтервалів | ±0.01% |
|
| Максимальна вхідна напруга | 400В DC, AC пик, (1МОм вхідний опір 10Х),
5В (Вскз, 50 Вт. вхідний опір, BNC )
|
|
| Математичні функції | Додавання, віднімання, множення, швидке перетворення Фур’є (ШПФ) |
|
| Автоматичні вимірювання | B пп, Вамп, Вмакс, Вхв, Вверх, Внижн, В avg , Brms , максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка |
|
| Курсорні вимірювання | Режими: ручний, відслідковування, автоматичні вимірювання
|
|
| Зберігання вимірювань | 110 осцилограм та налаштувань
|
|
| Напруга-живлення / потужність споживання | 100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс.
|
|
| Вага | 2,4 Кг |
|
Відтворення сигналу осцилографа RIGOL DS1102D
- Осцилографи Rigol серії DS1000E/D можна напряму підключати до функціональних генераторів сигналів довільної форми серії DG. При підключенні до вмонтованого USB порту осцилографів серії DS1000D - генератори DG можуть відтворювати осцилограми збережені на осцилографі, що дуже зручно для імітаційних випробувань
- Передача сигналів з осцилоскопа серії DS1000D на генератор DG через USB порт
- Захоплення осцилограм DS1000E/D
- Відновлення сигналу
Ергономіка осцилографа RIGOL DS1102D
- Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
- Зручна в користуванні файлова система працює як з USB-накопичувачами, так і з вбудованою пам'яттю
- Вбудована система підказок. Щоб отримати інформацію про функцію кнопки, натисніть на неї та утримуйте 3 секунди
Модуль логічного аналізатора RIGOL DS1102D
Запам'ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим логічним аналізатором (ЛА). ЛА поділений на дві групи D7-D0, D15-D8. Групи працюють окремо.
Сфера застосування
- Налагодження електронних ліній
- Перевірка логічних взаємозв’язків сигналів
- Освіта та технічні тренінги
- Перевірка функціональності електронних схем
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1102D (англ.).
Інструкції
Завантажити інструкцію користувача для Rigol DS1102D (рос.)
Статті та огляди
Огляд цифрового осцилографа змішаних сигналів RIGOL DS1102D
Відео
Комплектація

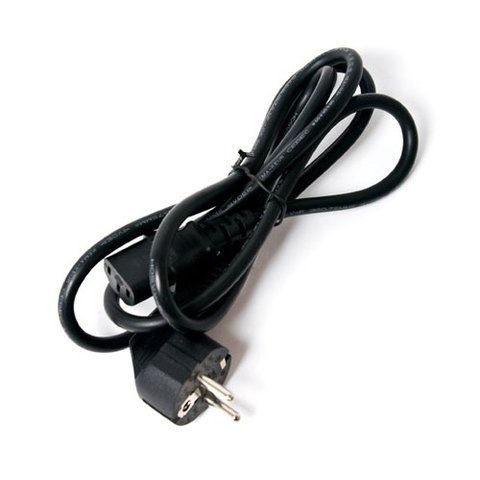

- Кабель живлення — 1 шт.

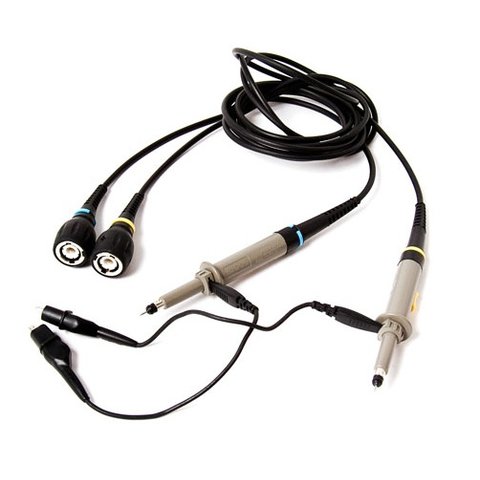

- Щупи — 2 шт.

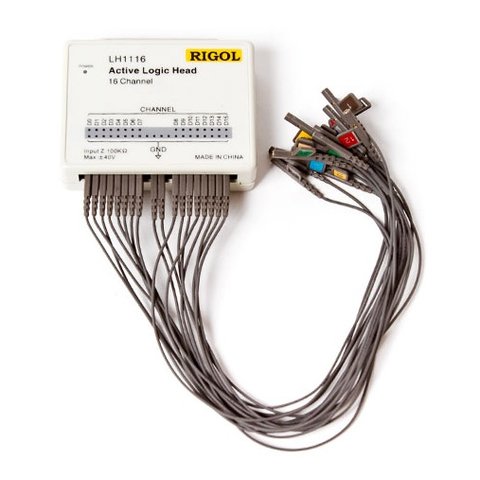

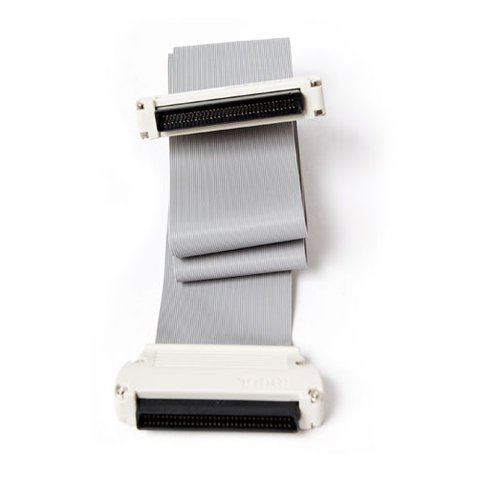

- Модуль логічного аналізатора — 1 шт.
- Кабель USB — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
