Цифровий осцилограф змішаних сигналів RIGOL DS1052D

Код: 813435
Цифровий осцилограф змішаних сигналів RIGOL DS1052D
Все про товар
Повний опис
Характеристики
Доставка
Оплата
Гарантія
Знято з виробництва

Все про товар

Цифровий осцилограф змішаних сигналів RIGOL DS1052D
6.5 кг 110, 220 V Гарантія: 36 місяців
Запам’ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим аналізатором. Смуга пропускання 50 МГц. Частота дискретизації 1 Г виб/с. Читати далі
Знято з виробництва
Знято з виробництва

Також вас можуть зацікавити

Цифровий осцилограф RIGOL DS1074Z Plus
ID: 869161

Цифровий осцилограф RIGOL DS1074Z Plus
5 (2)
27750.91 ₴
Чотириканальний цифровий осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 1 Гвиб/с, 7" дисплеєм і можливістю запису до 30,000 осц/с. 16-канальний логічний аналізатор.
Наявність на складі:
  • Львів
ID: 869161 7 кг 110, 220

Разом з цим товаром купують

Генератор сигналів SIGLENT SDG6022X
ID: 873661

Генератор сигналів SIGLENT SDG6022X
5 (1)
79462.28 ₴
2-канальний генератор з діапазоном частот від 1 мкГц до 200 МГц, частотою дискретизації 2,4 ГВиб/с (16 біт) і пам'яттю 20 МБ. Смуга пропускання: 200 МГц.
Наявність на складі:
  • Львів
ID: 873661 6 кг 110, 220
Універсальний генератор сигналів RIGOL DG4102
ID: 834193

Універсальний генератор сигналів RIGOL DG4102
5 (1)
64472.05 ₴
Генератори DG4000 серії поєднують велику кількість функцій, включно з генератором гармонічних коливань, генератором сигналів довільної форми, генератором імпульсів та аналоговим/цифровим модулятором і лічильником. Два канали. Максимальна частота синусоїдального сигналу - 100 МГц.
Наявність на складі:
  • Львів
ID: 834193 7.8 кг 110, 220
Універсальний генератор сигналів RIGOL DG1022Z
ID: 896648

Універсальний генератор сигналів RIGOL DG1022Z
22016.00 ₴
Двоканальний генератор сигналів з максимальною частотою 25 МГц, частотою дискретизації 200 МВиб/с і пам'яттю 2 Мточок (стандарт). Унікальна технологія SiFiII.
Наявність на складі:
  • Львів
ID: 896648 7 кг
Генератор сигналів UNI T UTG962E
ID: 903397

Генератор сигналів UNI-T UTG962E
5 (2)
10922.00 ₴
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 60 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
  • Львів
ID: 903397 1 кг
Генератор сигналів SIGLENT SDG2122X
ID: 862793

Генератор сигналів SIGLENT SDG2122X
4.5 (2)
47039.85 ₴
Двоканальний генератор сигналів з вихідною частотою 120 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільною здатністю 16 біт.
Наявність на складі:
  • Львів
ID: 862793 6 кг 110, 220
Генератор сигналів SIGLENT SDG1062X
ID: 869148

Генератор сигналів SIGLENT SDG1062X
5 (2)
24339.29 ₴
Двоканальний генератор сигналів з максимальною вихідною частотою 60 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільною здатністю 14 біт.
Наявність на складі:
  • Львів
ID: 869148 7 кг 110, 220
Генератор сигналів SIGLENT SDG1032X
ID: 868138

Генератор сигналів SIGLENT SDG1032X
4.5 (2)
19930.50 ₴
Двоканальний генератор сигналів з максимальною вихідною частотою 30 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільністю 14 біт.
Наявність на складі:
  • Львів
ID: 868138 6 кг 110, 220
Генератор сигналів UNI T UTG932E
ID: 903396

Генератор сигналів UNI-T UTG932E
5 (1)
9051.93 ₴
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 30 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
  • Львів
ID: 903396 1 кг
Генератор сигналів OWON DGE2070
ID: 917836

Генератор сигналів OWON DGE2070
10535.00 ₴
Двоканальний генератор з максимальною вихідною частотою 70 МГц і частотою дискретизації 300 Мвиб/с. Підтримує 5 стандартних і 150 довільних форм сигналів
Наявність на складі:
  • Львів
ID: 917836 0.5 кг
Генератор сигналів UNI T UTG1022X
ID: 913697

Генератор сигналів UNI-T UTG1022X
14666.01 ₴
Двоканальний генератор з частотою дискретизації 200 МВиб/с, макс. вихідною частотою 20 МГц, вертикальною роздільною здатністю 16 біт і 4,3-дюймовим TFT РК-дисплеєм.
Наявність на складі:
  • Львів
ID: 913697 6 кг
Генератор сигналів FNIRSI SG 003A
ID: 902550

Генератор сигналів FNIRSI SG-003A
5 (1)
3279.61 ₴
Компактний одноканальний цифровий генератор сигналів у захисному силіконовому чохлі. Форма сигналів: прямокутна. Діапазон частот: 0,001 Гц - 180 кГц.
Наявність на складі:
  • Львів
ID: 902550 0.5 кг

Повний опис

Функціональні можливості

  • 2 канали зі смугою пропускання до 50 МГц
  • 16-канальний логічний аналізатор
  • Максимальна частота дискретизації в реальному часі до 1 Гвиб/с та в еквівалентному режимі до 10 Гвиб/с
  • Швидкість захоплення до 1000 осцилограм/с
  • Регульований цифровий фільтр
  • 20 автоматичних вимірювань

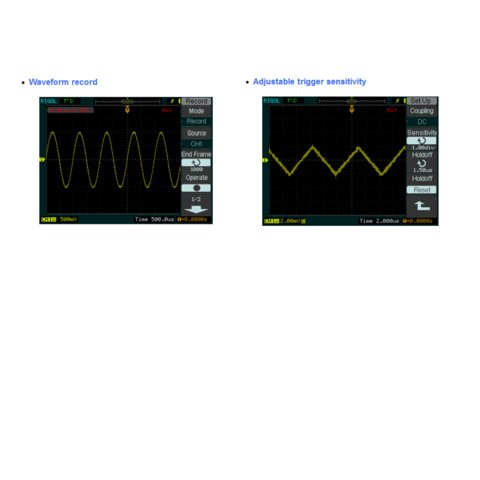

  • Режим запису осцилограм по кадрах, збереження та відтворення
  • Яскравий кольоровий РК TFT дисплей
  • Прямий друк за допомогою USB-принтерів, які підтримують PictBridge
  • Ультракомпактний дизайн
  • Математичні функції: додавання, віднімання, множення, інвертування, швидке перетворення Фур'є (ШПФ)
  • Режими курсорних вимірювань: ручний, відслідковування та режим автоматичних вимірювань
  • Збереження та відтворення до 10 осцилограм та 10 налаштувань
  • Розширені функції запуску: по фронту, відео, по довжині імпульсу, затримка запуску
  • Вбудована функція аналізатора спектра на основі ШПФ
  • Автокалібрування
  • Вбудований апаратний частотомір
  • Стандартний USB-інтерфейс
  • Режим "тест пройдено / не пройдено"

Інструкції

Завантажити інструкцію користувача для Rigol DS1052D (рос.)

Порівняльні характеристики

Модель DS1102E DS1052D
DS1102D DS1052E
Смуга пропускання 100 МГц 50 МГц
Частота дискретизація в реальному часі 1 Гвиб/с
Частота дискретизації в еквівалентному режимі 25 Гвиб/с 10 Гвиб/с
Період наростання 3,5 нс 7 нс
Вхідний повний опір 1 МОм ± 2%
Період горизонтальної розгортки 1 нс/под– 50 с/под 5 нс/под– 50 с/под
Дисплей 5,6" TFT (64k, кольоровий РКД), 320х234
Канали 2 аналогових і 16 цифрових каналів + зовнішня синхронізація

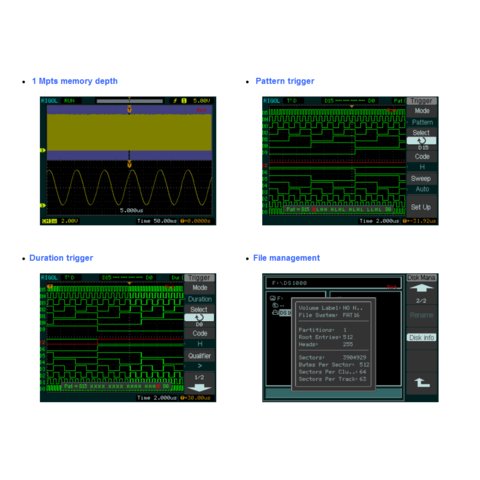

Об'єм пам'яті 1 МБ
Чутливість по вертикалі 2 мВ/под – 10 В/под
Роздільна здатність по вертикалі 8 біт
Режим входу А1 і А2 DC, AC, земля
Режими синхронізації По фронту, відео, по довжині імпульсу, затримка запуску, зовнішня синхронізація
Режими синхронізації розгортки Авто, нормальний, одноразовий
Похибка вимірювань часових інтервалів ± 0.01%
Максимальна вхідна напруга 300 В DC, AC пік, (1 МОм вхідний опір 10Х),
5 В (Вскз, 50 Вт вхідний опір, BNC )
Математичні функції Додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ)
Автоматичні вимірювання Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка
Курсорні вимірювання Режими: ручний, відслідковування, автоматичні вимірювання
Зберігання вимірювань 10 осцилограм та налаштувань
Напруга-живлення / потужність споживання 100-240 В, 40 - 440 Гц. САТ II. / 50 Вт Макс

Відтворення сигналу осцилографа RIGOL DS1052D

  • Осцилографи RIGOL серій DS1000E/D можна напряму підключати до функціональних генераторів сигналів довільної форми RIGOL серії DG. При підключенні до вбудованого USB-порту осцилографів серії DS1000D - генератори DG можуть відтворювати осцилограми, збережені на осцилографі, що дуже зручно для імітаційних випробувань
  • Передача сигналів з осцилографа RIGOL серії DS1000D на генератор сигналів RIGOL DG через USB-порт
  • Захоплення осцилограм DS1000E/D
  • Відновлення сигналу

Ергономіка

  • Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
  • Зручна в користуванні файлова система працює як з USB-накопичувачами, так і з вбудованою пам'яттю

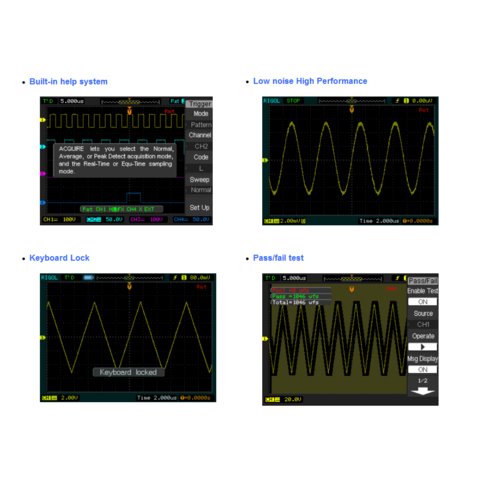

  • Вбудована система підказок Щоб отримати інформацію про функцію кнопки, натисніть на неї та утримуйте 3 секунди

Модуль логічного аналізатора

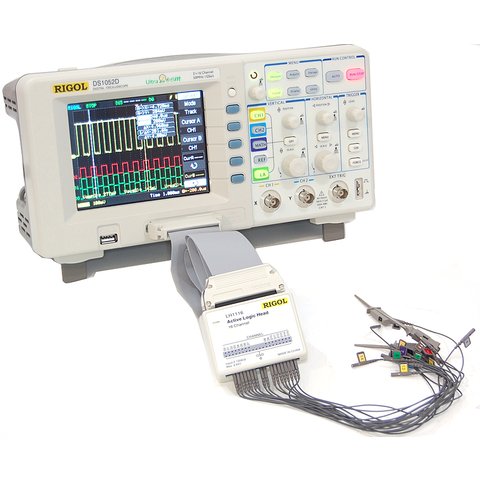

Запам'ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим логічним аналізатором (ЛА). ЛА поділений на дві групи D7-D0, D15-D8. Групи працюють окремо.

Відео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Комплектація

  • Кабель живлення

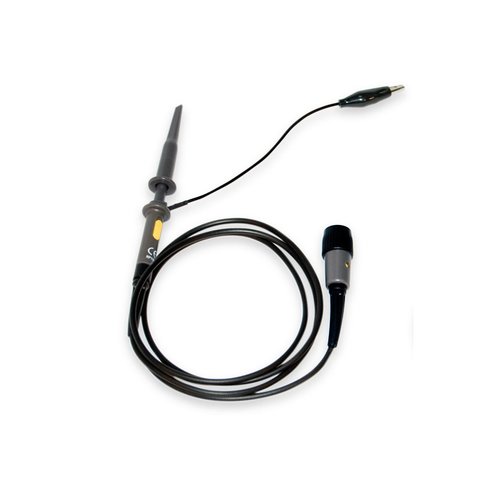

  • 2 щупи
  • Модуль логічного аналізатора
  • Кабель USB

Опціональні аксесуари

Сумка для осцилографа
Сумка для
інструментів

Сфера застосування

  • Налагодження електронних ліній
  • Перевірка логічних взаємозв'язків сигналів
  • Освіта та технічні тренінги
  • Перевірка функціональності електронних схем

Додаткова інформація

Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1052D(англ.).

Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
Копіювання матеріалів з сайту gsmserver.com.ua дозволяється лише за умови зазначення авторства та розміщення зворотного текстового посилання на кожен скопійований контент.

Характеристики

Діагональ екрану
  • 5,6" TFT дисплей
Кількість каналів
  • двоканальний
  • з 16-канальнм логічним аналізатором
Об'єм пам'яті
  • 1 МБ
Смуга пропускання
  • 50 МГц
Тип
  • настільний
  • змішаних сигналів
Частота дискретизації
  • 1 Гвиб/с
