Tornado портативная инфракрасная паяльная станция
Все про товар
Повний опис
Портативная паяльная станция Tornado Infra Station AD2IA01 предназначена для прецизионной пайки, в частности, для работы с микросхемами формата BGA, microBGA, QFP, PLSS, SOIC.
Главное преимущество ИК технологии заключается в том, что при обработке нужного электронного компонента остальные элементы монтажа в зоне инфракрасного нагрева не подвергаются значительным тепловым перегрузкам, которые могут привести к выходу из строя.
Другим преимуществом ИК технологии, по сравнению с термофенами, является отсутствие струи воздуха, которая, при случае, может сдуть или сбросить микрокомпоненты, находящиеся в непосредственной близости от места монтажа/демонтажа.
Характеристики:

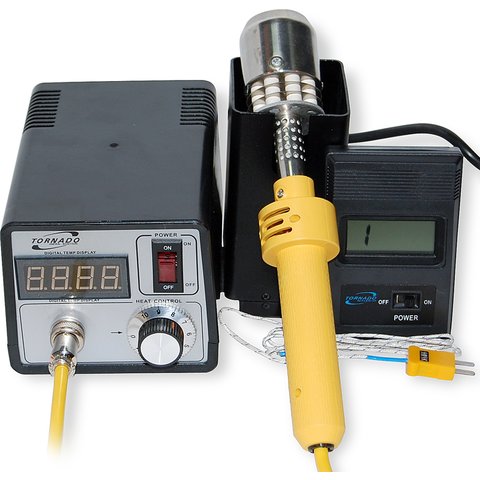

- Паяльная станция AD2IA01 состоит из основного блока и портативной инфракрасной пушки для сфокусированной пайки.

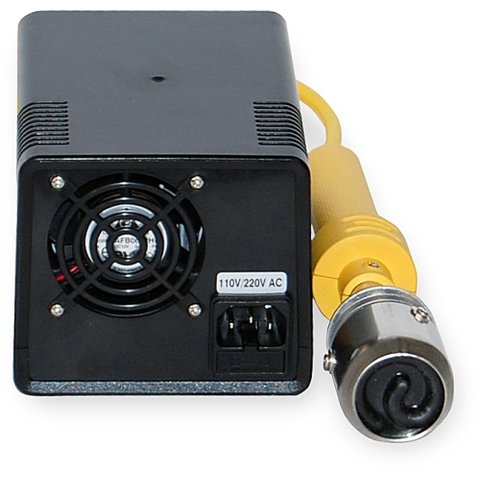

- На передней панели основного блока размещены кнопка включения/выключения питания, регулятор и цифровой индикатор температуры инфракрасной пушки, разъем кабеля инфракрасной пушки.

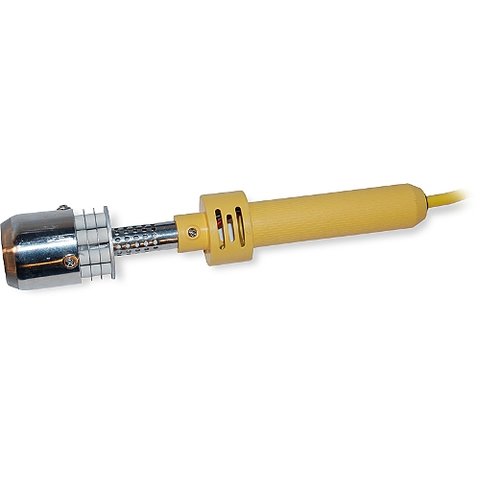

- В качестве рабочего элемента пушки используется керамический ИК нагревательный элемент со специальным чёрным покрытием. Рабочий диапазон нагревательного элемента приходится вне зоны видимого светового излучения. Керамический нагревательный элемент, по сравнению с ИК галогенными лампами, более устойчив к механическим воздействиям.
Технические характеристики:
| Инфракрасная пушка: | |
| Температурный диапазон (по результатам тестирования) |
150–365°С |
| Длина волны ИК- излучения | 2–10 мкм (микрон) |
| Зона инфракрасного нагрева | диаметр 15–50 мм |
| Нагревательный элемент | ИК керамический элемент |
| Напряжение питания | 20 В, пост. |
| Рабочая высота точки ИК- излучения над поверхностью обрабатываемой детали | от 0 до 100 мм |
| Наработка на отказ - ресурс работы |
свыше 3000 часов |
| Сопротивление нагревательного элемента | 12 Ом (с учётом кабеля) |
| Диаметр рабочей поверхности нагревательного ИК элемента | 32 мм |
| Длина портативного ИК блока | 235 мм |
| Длина кабеля ИК блока | 80 см |
| Вес ИК пушки (с кабелем) | 250 г |
Основной блок: |
|
| Регулировка температуры ИК пушки | плавная |
| Индикация температуры ИК пушки | цифровая, 4-разрядная |
| Рабочее напряжение | 220 В, 50 Гц |
| Предохранитель | плавкий, 5 А х 250 В |
| Размеры блока | 117 × 95 × 155 мм |
| Вес основного блока | 770 г |
| Вес станции | 1,8 кг (в упаковке) |
Комплектация:
- Блок питания и управления паяльной станции TORNADO AD2IA01 – 1 шт.
- Инфракрасная нагревательная головка - портативный ИК блок – 1 шт.
- Подставка для ИК нагревательной головки – 1 шт.
- Кабель питания – 1 шт.

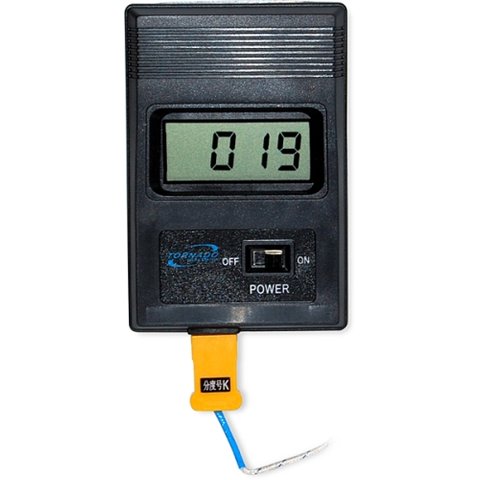

- Цифровой термометр с термопарой К-типа – 1 шт.
- Флюс (картридж) – 1 шт.
- Упаковка – 1 шт.
